El dilema de las lonas de PVC y las membranas arquitectónicas: ¿Cómo lograr un alto retardo de llama sin sacrificar la adherencia del revestimiento?
En la producción de lonas de PVC, membranas arquitectónicas y tejidos herméticos, los ingenieros de procesos e I+D se enfrentan con frecuencia a un dilema técnico interdisciplinario: cómo cumplir con estándares estrictos de retardantes de llama (como Clase B1 o V-0) en el revestimiento de la superficie manteniendo al mismo tiempo una resistencia al pelado excepcionalmente alta entre el revestimiento y el tejido base de poliéster o fibra de vidrio.
En la producción real, muchos fabricantes frecuentemente encuentran dos modos de falla típicos: primero, mala adhesión de la capa a la tela, donde el recubrimiento retardante de llama burbujea o se desprende fácilmente; en segundo lugar, incluso si el revestimiento de la superficie pasa la prueba de quemado vertical, el calor penetra rápidamente en el revestimiento durante la ignición, lo que hace que la tela base interna se 'queme'. Si bien esto parece ser un problema con los parámetros del proceso, como las cuchillas recubridoras o las temperaturas del horno, la causa principal es en realidad la incompatibilidad química entre el sistema retardante de llama y el sistema de adhesión a nivel microscópico.
1. ¿Por qué los sistemas retardantes de llama y de adhesión 'luchan' entre sí?
Para resolver este problema, primero debemos anatómico la estructura de 'pirámide de tres capas' de las telas recubiertas de PVC (revestimiento ignífugo superior + capa de unión/adhesión + sustrato de tela base). El conflicto entre retardo de llama y adhesión está impulsado por tres mecanismos microscópicos:
I. Interferencia y destrucción de la capa de adhesión por retardantes de llama
Los retardantes de llama inorgánicos tradicionales o ciertos aditivos a base de halógeno/fósforo a menudo presentan una acidez o alcalinidad débil. Durante la fundente/plastificación a alta temperatura, estos componentes ácidos o básicos libres catalizan la reticulación prematura o la degradación térmica de la resina de la capa de unión (como la resina de poliuretano o de PVC modificada), lo que hace que la resistencia al pelado caiga por un precipicio. Además, los retardantes de llama inorgánicos altamente cargados , como el trihidróxido de aluminio (ATH), diluyen drásticamente el contenido efectivo de resina en la capa de adhesión, evitando que la pasta penetre completamente y se 'fije' en las fibras de la tela base.
II. La falta de aislamiento térmico provoca que la tela base se 'queme'
Muchas formulaciones muestran que el revestimiento de la superficie en sí no es inflamable durante las pruebas. Sin embargo, debido a que el sistema retardante de llama no logra formar una capa de carbón densa y continua cuando se calienta, o debido a que la resina de la capa de unión en sí es altamente inflamable, el calor de la llama se conduce directamente a través del recubrimiento. Como resultado, la tela base se 'quema' instantáneamente debido a la falta de una protección efectiva de fase condensada.
III. Defectos inherentes del sistema tradicional de trióxido de antimonio
Como columna vertebral convencional de los retardantes de llama de PVC , el trióxido de antimonio (ATO) ha sufrido el aumento vertiginoso de los precios y la alta densidad del humo bajo fuego en los últimos años. Más importante aún, las partículas sólidas de ATO de malla alta tienden a migrar hacia la interfaz durante la plastificación, formando una 'banda de aislamiento de polvo' entre la capa de adhesión y la capa superior. Esto dificulta gravemente la unión química entre los agentes reticulantes de la capa de unión y el tejido base. En consecuencia, la introducción altamente eficientes de sustitutos de trióxido de antimonio para mejorar la compatibilidad del sistema y la estructura de costos se ha convertido en una tendencia inevitable para la industria.
2. El gran avance: diseño de un sistema integrado de 'adhesión retardante de llama'
El núcleo para resolver este dilema reside en pasar de un 'enfoque aislado' a una 'integración de sistemas', estableciendo un marco unificado de formulación y procesamiento:
Seleccione una solución retardante de llama sinérgica altamente compatible: aléjese de los sistemas de aditivos únicos y altamente cargados. Se recomienda utilizar ecológicos del trióxido de antimonio sustitutos (como el retardante de llama YINSU FR-03 ) compuestos con plastificantes de éster de fosfato líquido. Esta solución reduce efectivamente la acidez del sistema, minimizando la corrosión química a la resina de adhesión. Al mismo tiempo, la introducción de agentes formadores de carbón a nanoescala (como el retardante de llama en capas de magnesio y aluminio FR-ML-01 ) forma rápidamente una barrera compuesta de carbono inorgánico densa y continua en la fase condensada durante el calentamiento. Esto bloquea perfectamente la transferencia de calor a la tela base, evitando 'quemaduras'.
Optimice la formulación de la capa de unión/adhesión: incorpore agentes de acoplamiento de silano específicos (como KH-550) o agentes reticulantes de isocianato activos en la capa de unión para construir un 'puente' de enlace covalente químico entre la matriz de PVC y los enlaces éster de la tela base de poliéster. Mientras tanto, controle estrictamente el espesor de la capa de unión entre 0,05 y 0,1 mm para evitar la migración de retardantes de llama causada por un recubrimiento excesivamente grueso.
Ajuste preciso de los parámetros del proceso: Durante la producción, la temperatura de plastificación de la capa superior debe controlarse estrictamente entre 180 y 200 °C para evitar que la capa de adhesión se descomponga debido al sobrecalentamiento localizado. Para tejidos con base de poliéster débilmente polar y de alta densidad, se recomienda encarecidamente realizar un tratamiento con plasma o una capa previa con una imprimación antes del recubrimiento para aumentar su energía superficial.
3. Verificación del desempeño y valor comercial

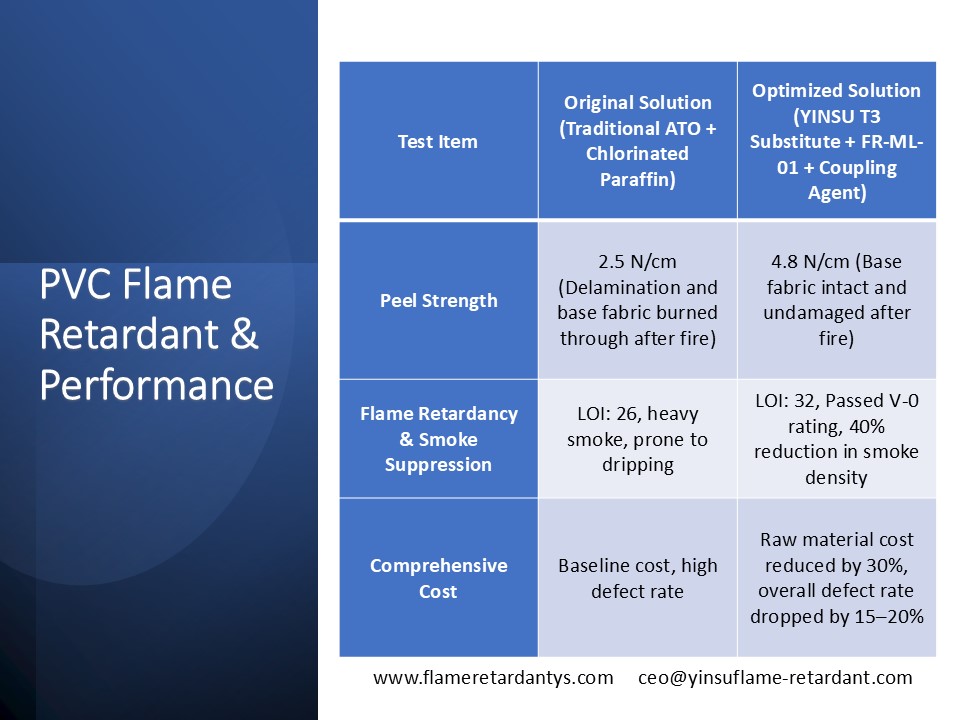

Al adaptarse a la solución 'integrada' mencionada anteriormente, el material ha logrado un salto cualitativo tanto en propiedades físicas como en eficiencia económica. A continuación se muestran los datos comparativos de las pruebas de laboratorio y de producción en masa:
Con una formulación científicamente diseñada, la optimización de costes y la mejora del rendimiento pueden ir completamente de la mano. Esto no sólo reduce directamente el gasto en adquisición de materia prima, sino que también elimina los costos ocultos de desechos al aumentar significativamente la tasa de rendimiento del primer paso del producto.
4. Estudio de caso del mundo real: el cambio de una fábrica de lonas de 'no vinculable' a 'aprobada en el primer intento'
Un importante fabricante nacional de membranas arquitectónicas de PVC se había visto afectado durante mucho tiempo por la delaminación de los bordes al cortar las membranas terminadas. Además, sus productos no superaron repetidamente las pruebas de quemado estándar europeas debido al 'quemado del tejido base'.
Después de que nuestro equipo técnico interviniera, revisamos sistemáticamente su formulación. Primero, el trióxido de antimonio en la receta original se reemplazó por completo con el sustituto del retardante de llama FR-03 de YINSU y la dosis se redujo con precisión de 5 partes a 3,5 partes . En segundo lugar, se combinaron 8 partes de FR-ML-01 y 2 partes de éster de fosfato líquido en el recubrimiento retardante de llama superior. Finalmente, se modificó una pequeña cantidad de agente de acoplamiento de silano al 0,5 % en la capa de unión y las temperaturas de recubrimiento de las zonas 1 y 2 del horno se ajustaron finamente a 195 °C.
Las mejoras fueron notables: la resistencia al pelado de la membrana se disparó de unos frágiles 2,1 N/cm a unos impresionantes 5,2 N/cm, asegurando sin problemas la certificación UL94 Además, no se observaron signos de delaminación incluso después de 2.000 horas de pruebas de intemperismo artificial acelerado. Lo que más satisfizo a los responsables de la toma de decisiones en materia de adquisiciones fue que V-0 . el coste integral de la materia prima por tonelada de membrana se redujo directamente en 1.200 RMB..
5. Conclusión y recomendaciones prácticas
El conflicto entre retardo de llama y adherencia en tejidos recubiertos de PVC no es en modo alguno un punto muerto irresoluble. Mientras la industria debate si se trata de una 'cuestión de proceso o de un sistema de formulación', la respuesta más innovadora es siempre redefinir el sistema con un pensamiento holístico . Al aprovechar la sinergia entre los sustitutos ecológicos del trióxido de antimonio y los agentes de nanocarbonización de alta eficiencia, combinados con la modificación de la reticulación interfacial, los fabricantes pueden desbloquear sin problemas un retardo de llama de alto nivel manteniendo al mismo tiempo una resistencia al pelado superior.
Póngase en contacto con nuestro equipo técnico de expertos hoy:
Si actualmente enfrenta desafíos con la delaminación del recubrimiento, fallas por quemado o costos de formulación exorbitantes, comuníquese con nosotros. Podemos proporcionar muestras de prueba gratuitas de YINSU Flame Retardant FR-03, FR-ML-01 y agentes de acoplamiento especializados , y nuestros ingenieros de aplicaciones realizarán una auditoría individual de su formulación actual para adaptar una Guía de diseño de formulación para retardante de llama y adherencia en telas recubiertas para su negocio.
