Solución retardante de llama de placa aislante XPS: bajo costo, sin halógenos, grado V-0, superando el dilema ambiental y de rendimiento
Abstracto:
El tradicional retardante de llama hexabromociclododecano (HBCD) para los paneles aislantes XPS ha sido prohibido y los retardantes de llama bromados enfrentan una presión ambiental cada vez mayor. Yinsu Flame Retardant presenta retardantes de llama masterbatch bromados de alta eficiencia y retardantes de llama de fósforo rojo de alto contenido. Con una adición de solo un 4-8 %, pueden pasar las pruebas UL94 V-0 (1,6 mm) y de materiales de construcción de grado B1, lo que reduce los costos generales entre un 20 y un 30 % sin afectar el proceso de formación de espuma de CO₂ supercrítico. La siguiente es una explicación técnica detallada.

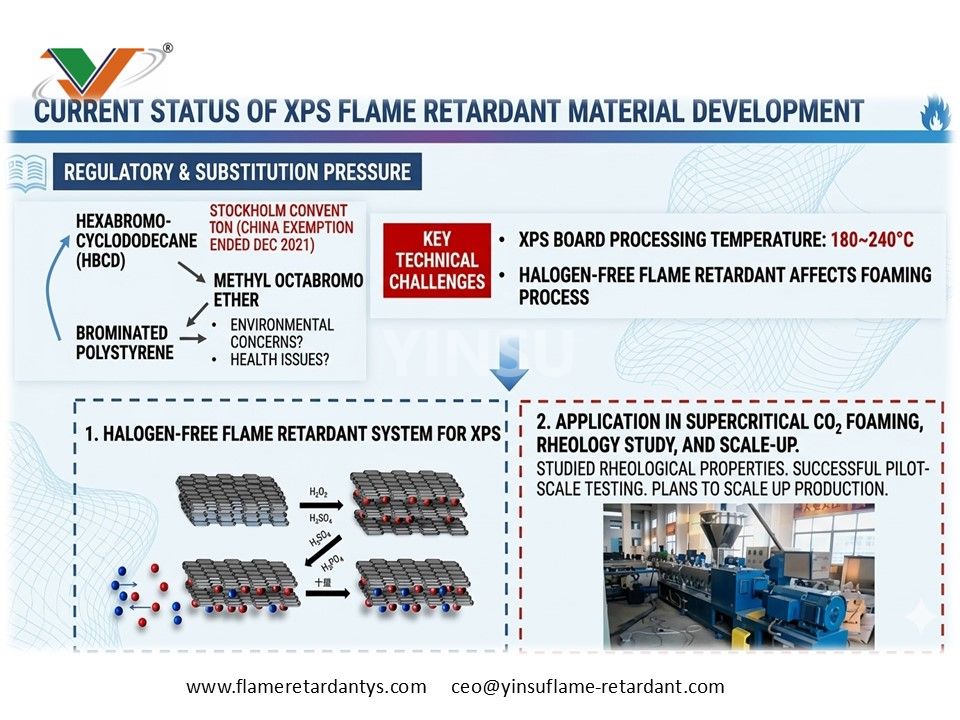

I. El dilema del retardo de llama de los paneles aislantes XPS: el conflicto triangular de costo, medio ambiente y rendimiento
Los paneles aislantes de poliestireno extruido (XPS) se utilizan ampliamente en la construcción de paredes exteriores, cámaras frigoríficas y calefacción por suelo radiante debido a su baja conductividad térmica y alta resistencia a la compresión. Sin embargo, su inflamabilidad (que limita el índice de oxígeno a sólo el 18%) requiere la adición de retardantes de llama. Sin embargo, las soluciones retardantes de llama tradicionales se enfrentan a tres desafíos principales:
El hexabromociclododecano (HBCD) ha sido incluido como sustancia prohibida en el Convenio de Estocolmo debido a sus características de contaminante orgánico persistente. El período de exención de China finalizó en diciembre de 2021. Si bien hay alternativas como el metil octabromodifenil éter y el poliestireno bromado disponibles a corto plazo, comparten las controversias ambientales comunes a los retardantes de llama bromados, y algunos productos pueden liberar sustancias nocivas durante el procesamiento a alta temperatura.
Los tableros XPS se producen mediante procesos de formación de espuma de CO₂ supercrítico, con temperaturas de procesamiento que suelen oscilar entre 180 y 240 ℃. La adición de retardantes de llama libres de halógenos (como los sistemas de fósforo y nitrógeno) afecta significativamente las propiedades reológicas del poliestireno fundido, lo que lleva a menores proporciones de formación de espuma, estructuras celulares desiguales e incluso incapacidad para lograr una producción continua. Mientras tanto, los retardantes de llama deben permanecer estables a altas temperaturas y ser compatibles con los agentes espumantes físicos.
Los retardantes de llama bromados (como el metil octabromodifenil éter) siguen aumentando de precio, mientras que las soluciones tradicionales sin halógenos a menudo requieren tasas de adición de hasta el 10-15 % para lograr grados equivalentes de retardantes de llama (como el grado B1). Esto no sólo aumenta los costes sino que también degrada las propiedades mecánicas de las placas.
¿Su solución retardante de llama realmente puede ahorrar dinero y cumplir con las regulaciones? Yinsu Flame Retardant ha desarrollado retardantes de llama masterbatch bromados de alta eficiencia y sistemas retardantes de llama de fósforo rojo de alto contenido que abordan específicamente estos puntos débiles, logrando un equilibrio de baja adición, alto retardo de llama y cumplimiento ambiental en los tableros aislantes XPS.
II. Principios técnicos: de compuestos orgánicos-inorgánicos a sistemas retardadores de llama ambientales especializados

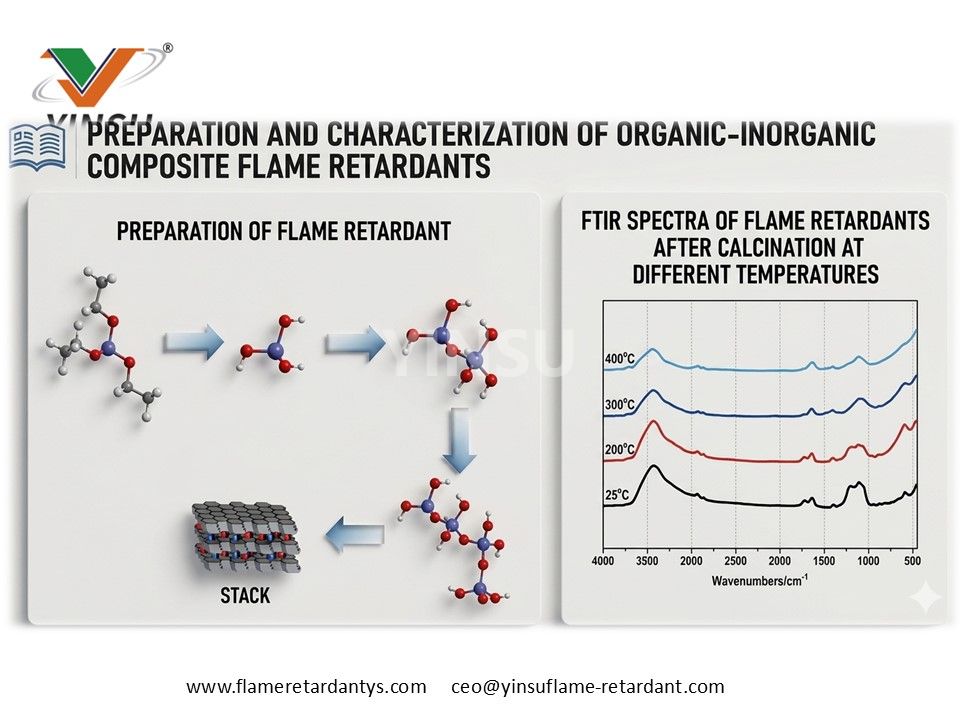

Para equilibrar la eficiencia del retardante de llama con la compatibilidad del proceso de formación de espuma, adoptamos un enfoque de diseño de retardante de llama compuesto orgánico-inorgánico. Mediante la optimización de la estructura molecular, el retardante de llama permanece estable por debajo de 200 ℃ y comienza a descomponerse y carbonizarse a 240 ℃, formando una densa capa protectora.
El análisis termogravimétrico acoplado por infrarrojos muestra que el retardante de llama compuesto libera eliminadores de radicales a base de fósforo a 300 ℃ y genera una capa de carbón similar a la cerámica a 400 ℃. Esta capa de carbón tiene un espesor uniforme y puede bloquear eficazmente el calor y el oxígeno al tiempo que suprime la generación de humo.

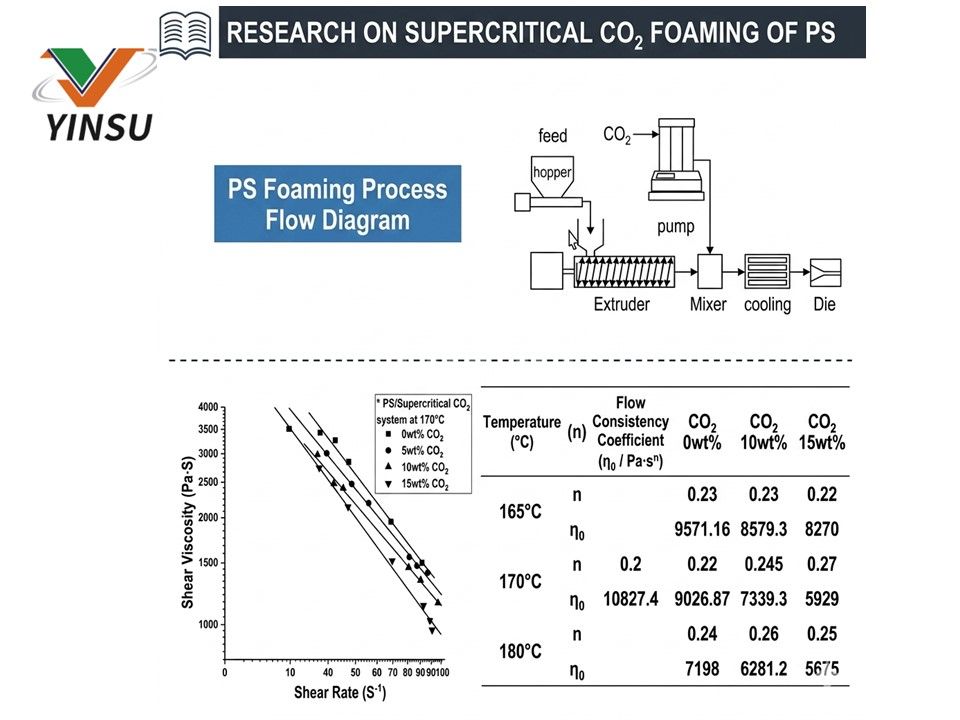

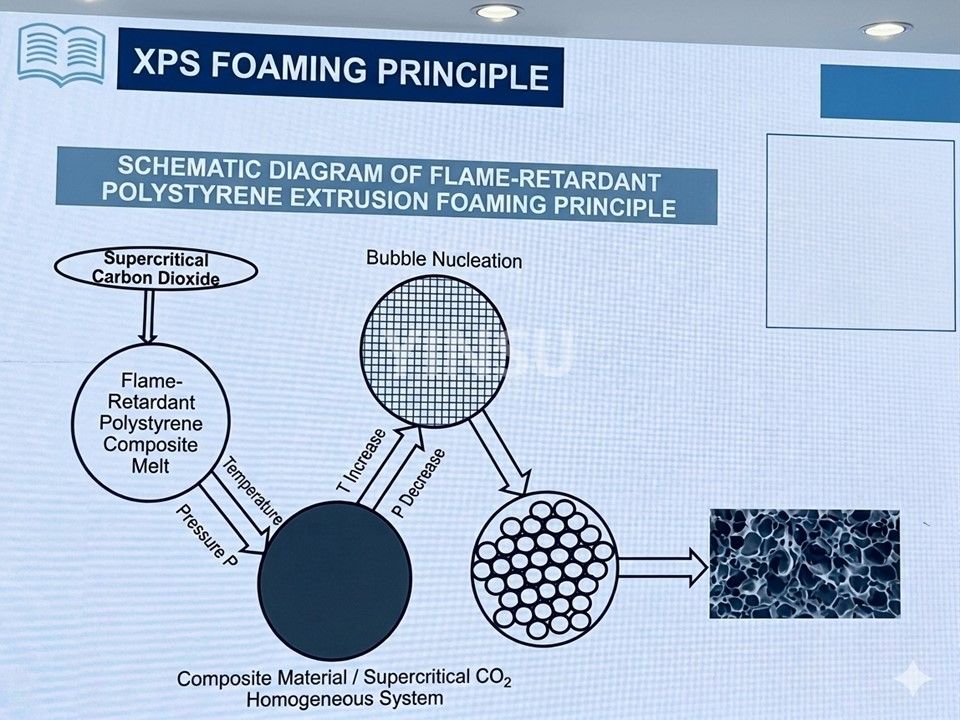

Para el proceso de espumación con CO₂ supercrítico, ajustamos la polaridad superficial del retardante de llama, mejorando su compatibilidad con la matriz de poliestireno en un 40%. Las pruebas reológicas muestran que el XPS fundido con un 8 % de retardante de llama bromado de alta eficiencia Yinsu exhibe solo una disminución del 12 % en el módulo de almacenamiento a 180 ℃, en comparación con una disminución del 35 % con los retardantes de llama tradicionales sin halógenos. Esto significa que nuestro producto no interrumpe el proceso de formación de espuma y la uniformidad del diámetro de la celda de espuma se puede controlar dentro de 150 μm.

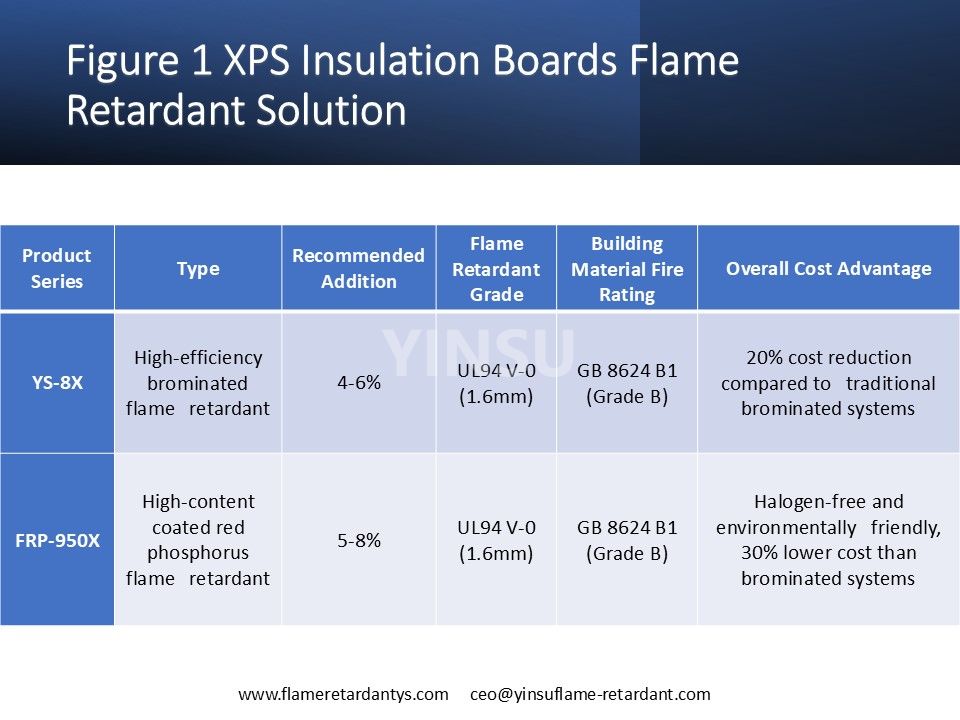

III. Soluciones de productos retardantes de llama Yinsu: baja adición, UL94 V-0, grado B1
Yinsu Flame Retardant ofrece las siguientes dos categorías de productos principales para paneles aislantes XPS:
Datos clave:
Placa XPS con un 5 % de adición de YS-8X: el índice límite de oxígeno (LOI) aumentó del 18 % al 28 %.
En ensayos de combustión vertical: Tiempo de autoextinción tras retirar la llama ≤2 segundos, sin goteos fundidos que enciendan el algodón.
Clasificación de densidad de humo (SDR) ≤75, que cumple con los requisitos de grado B1 para niveles bajos de humo.
Caso de cliente:
Un fabricante de paneles aislantes de Shandong utilizó anteriormente un sistema de metil octabromodifenil éter + trióxido de antimonio a aproximadamente 4.800 RMB por tonelada. Después de cambiar a la serie Yinsu YS-8X (adición del 5%), el costo cayó a 3000 RMB por tonelada, una reducción del 38%. El producto también pasó con éxito la certificación de grado B1 del Centro Nacional de Inspección y Supervisión de Calidad de Materiales de Construcción Ignífugos.
IV. Datos de aplicación: pruebas de combustión, calorímetro cónico de carbón residual y optimización de la formulación

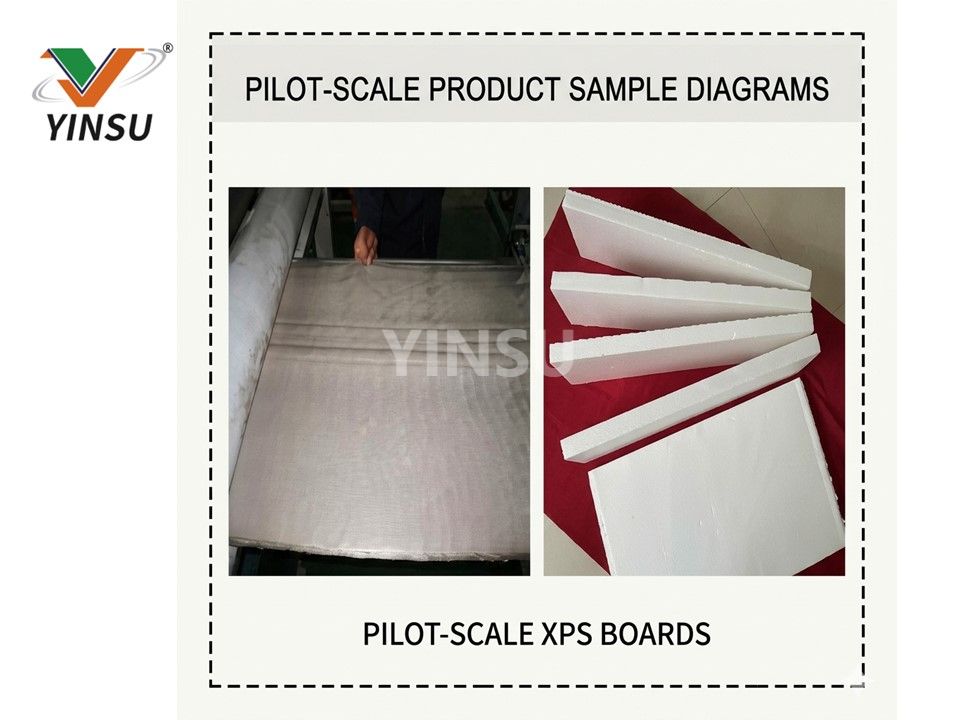

Hemos realizado pruebas sistemáticas en paneles aislantes XPS en condiciones de laboratorio (sustrato: poliestireno, proporción de espuma 30x, espesor 30 mm).

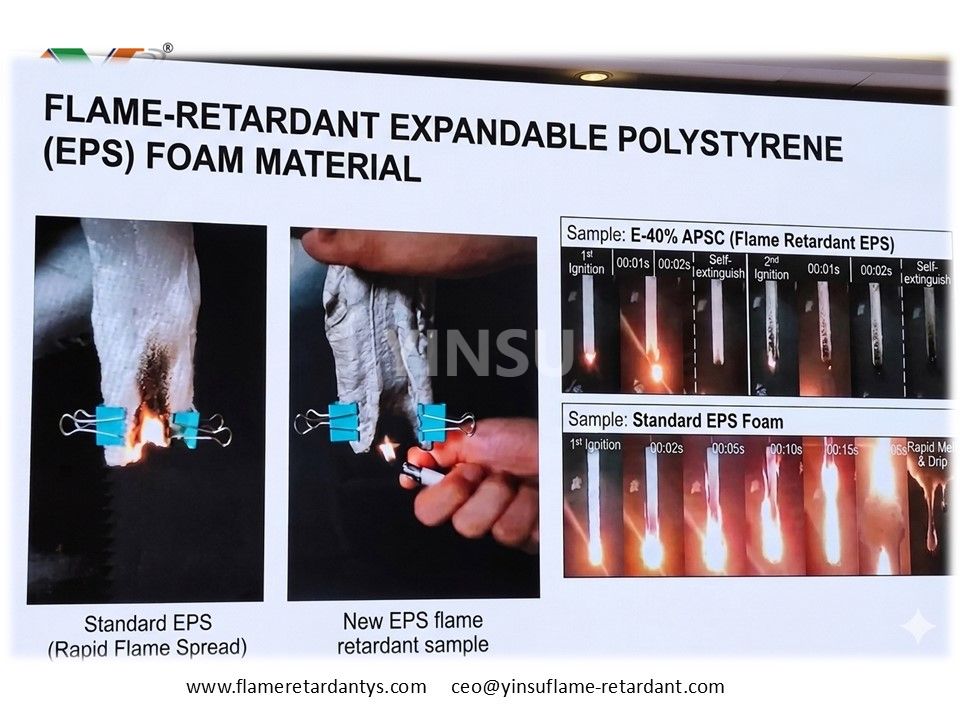

1. Prueba de combustión vertical
Formulaciones de comparación:
Fórmula A (en blanco): Sin retardante de llama, combustión vigorosa, goteo severo.
Fórmula B (Sistema bromado tradicional): 7% metil octabromodifenil éter + 2% trióxido de antimonio, UL94 V-2, con goteo.
Fórmula C (Yinsu YS-8X): 5% YS-8X, UL94 V-0, autoextinguible en 1,5 segundos después de retirar la llama, sin goteo.
Fórmula D (masterbatch de fósforo rojo Yinsu): 8% FRP-950X + 30% ATH, UL94 V-0, autoextinguible en 2 segundos después de eliminar la llama, capa carbonizada completa.

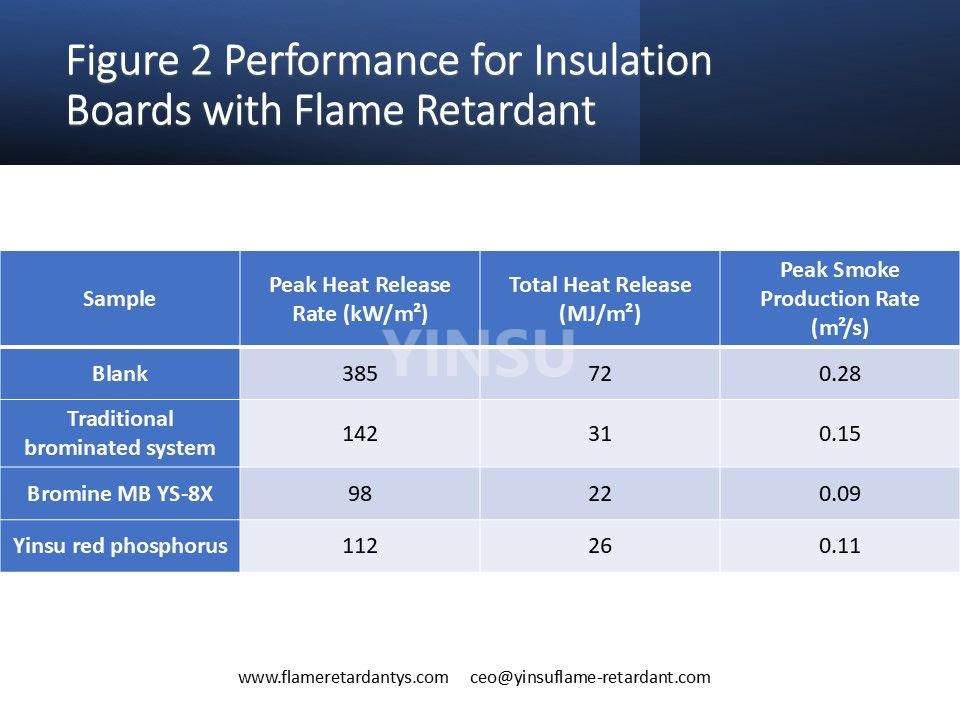

2. Datos del calorímetro de cono
Como se muestra, el sistema Yinsu YS-8X reduce la tasa máxima de liberación de calor en un 74% y la tasa de producción de humo en un 68%, superando a los sistemas bromados tradicionales.
3. Morfología del carbón residual
Después de la prueba del calorímetro de cono, la superficie de la muestra Yinsu YS-8X formó una capa de carbón intumescente densa y continua de aproximadamente 3 mm de espesor sin grietas. Por el contrario, el sistema bromado tradicional produjo una capa de carbón suelta con desprendimiento local.
4. Selección de formulación óptima
A través de experimentos ortogonales, se determinó la formulación óptima para los paneles aislantes XPS (basada en una formulación total de 100 partes):
Retardante de llama Yinsu YS-8X: 5 partes
Lubricante (estearato de zinc): 0,3 partes
Antioxidante (1010): 0,1 partes
CO₂ supercrítico: 6-8 partes (agente espumante físico)
Esta formulación logra una relación de formación de espuma de 32x a 190 ℃ de extrusión, con una resistencia a la compresión ≥300 kPa y una conductividad térmica ≤0,028 W/(m·K).
V. Recomendaciones de Producción: Ventana de Procesamiento y Control de Procesos
Para garantizar un rendimiento retardante de llama óptimo, tenga en cuenta los siguientes puntos clave:
Control de temperatura: Temperaturas recomendadas para la zona del extrusor: sección de alimentación 170-180 ℃, sección de compresión 185-195 ℃, sección de medición 190-200 ℃, matriz 200-210 ℃. Evite el sobrecalentamiento local por encima de 230 ℃, lo que puede causar una descomposición prematura del retardante de llama.
Configuración de tornillos: Utilice tornillos de corte medio con bloques de amasado aumentados en la sección de mezcla para promover la dispersión uniforme del retardante de llama. No utilice elementos de alto corte (como bloques de rosca inversa) para evitar un corte excesivo que provoque el escape del agente soplador.
Ajuste de presión del troquel: mantenga la presión del troquel entre 8 y 12 MPa para lograr una estructura celular uniforme.
Ventilación de vacío: Se debe instalar una ventilación de vacío en la sección central del extrusor para eliminar la humedad y los volátiles de bajo peso molecular, reduciendo los defectos de la superficie.
Seguir estos parámetros garantiza una producción diaria de no menos del 95% del proceso original, con ciclos de limpieza de incrustaciones del molde extendidos de cada 8 horas a cada 48 horas.
VI. Resumen y acción: retardo de llama sin halógenos y de bajo costo, que lo ayuda a lograr el cumplimiento y la reducción de costos
El retardo de llama de los paneles aislantes XPS ha entrado en la era posterior al HBCD. Yinsu Flame Retardant proporciona retardantes de llama bromados de alta eficiencia (4-6 % de adición) y retardantes de llama de alto contenido de fósforo rojo (5-8 % de adición), ambos capaces de pasar las pruebas UL94 V-0 (1,6 mm) y de materiales de construcción de grado B1, con costos generales reducidos entre un 20 y un 30 % en comparación con las soluciones tradicionales. Ya hemos logrado la verificación de la producción en masa en múltiples fabricantes de paneles aislantes en Shandong, Jiangsu y otras regiones.
Si estás buscando:
Una solución retardante de llama compatible para reemplazar el hexabromociclododecano
Optimización de la formulación para reducir los costos de retardantes de llama en más de un 20%
Un sistema retardante de llama libre de halógenos que no compromete el proceso de formación de espuma ni las propiedades mecánicas.
Comuníquese con nosotros para solicitar muestras gratuitas y manuales técnicos detallados. Yinsu Flame Retardant se ha centrado en la investigación y el desarrollo de retardantes de llama durante 22 años, proporcionando soluciones retardantes de llama integrales para paneles aislantes XPS, paneles de pared de PVC y otros materiales de construcción.
Acerca del retardante de llama Yinsu
Guangzhou Yinsu Flame Retardant New Materials Co., Ltd. se especializa en I+D y producción de retardantes de llama libres de halógenos, respetuosos con el medio ambiente y de alta eficiencia. Nuestra gama de productos cubre retardantes de llama compuestos, bromados, a base de nitrógeno, fósforo rojo revestido de alto contenido, ampliamente utilizados en cables, plásticos de ingeniería, materiales aislantes para edificios y otros campos.
