Conclusión de una frase:
Al combinar PP retardante de llama , lo que a los principiantes les resulta más difícil de entender es esto: ¿Por qué un sistema de bromo-antimonio alcanza V-0 con solo un 3-6 % de carga, pero cuando se cambia a un sistema libre de halógenos de fósforo-nitrógeno, se debe agregar un 25 % o incluso un 30 %? Esto no se debe en absoluto a que los retardantes de llama libres de halógenos sean 'ineficaces', sino a que los mecanismos físicos y químicos de extinción de incendios son completamente diferentes. Si no comprende esta lógica subyacente, siempre cambiará entre 'mezclar secretamente halógenos para ahorrar costos' y 'las propiedades físicas colapsan debido a la alta carga'.
Introducción: una revisión de la formulación que aplastó a un novato
Durante la reunión de revisión del proyecto de la semana pasada, Xiao Wang, el formulador, se acercó a mí ofendido, con un conjunto de datos: 'Jefe, el cliente necesita PP retardante de llama sin halógenos. Siguiendo mi experiencia con bromo-antimonio, agregué un 8% de retardante de llama sin halógenos , pero goteó tan pronto como se quitó la llama. Tuve que aumentarlo al 30% para apenas obtener V-0, pero el material es tan quebradizo como una galleta. y la planta de moldeo por inyección no puede usarlo en absoluto. ¿Este polvo libre de halógenos no es bueno?
Sonreí y pregunté: '¿Crees que para apagar un incendio es más efectivo tirar un cubo de arena o espolvorear un puñado de polvo químico?'
Este es el mayor umbral cognitivo en el PP retardante de llama sin halógenos: diferentes mecanismos dictan la diferencia fundamental en la 'cantidad'.

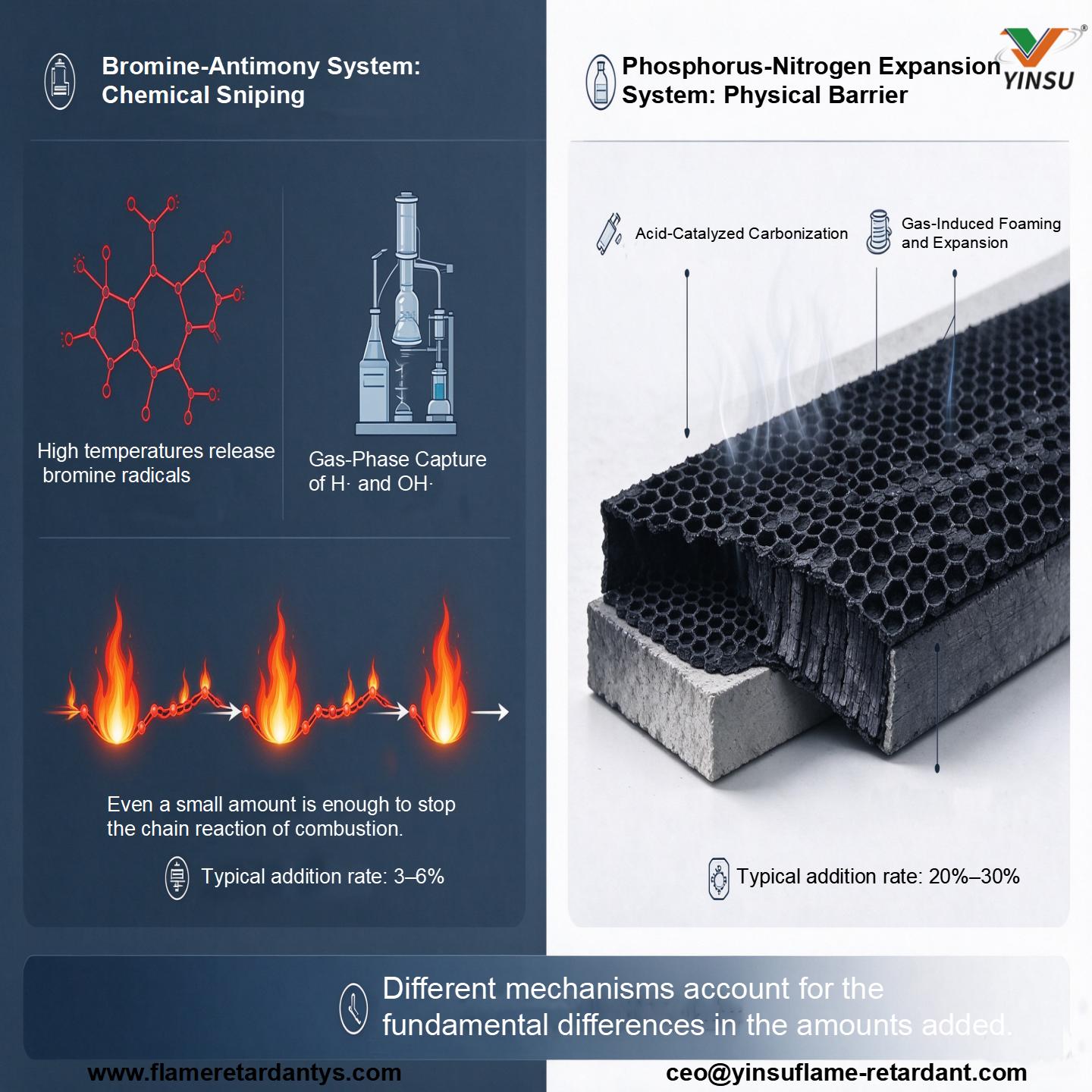

Trazabilidad del mecanismo: ¿Por qué el sistema libre de halógenos nace como un 'gran devorador'?
Miremos el campo físico microscópico de la combustión.
1. El 'francotirador químico' del sistema bromo-antimonio
Los retardantes de llama bromados liberan radicales de bromo a altas temperaturas. Estos radicales de bromo actúan como francotiradores, capturando directamente y terminando la reacción en cadena de combustión en la fase gaseosa (consumiendo el hidrógeno y los radicales hidroxilo que sostienen la llama). Debido a que es una reacción química a nivel molecular, una cantidad muy pequeña (3-6%) logra un efecto masivo.
2. La 'pared física' del sistema fósforo-nitrógeno
El sistema intumescente de fósforo y nitrógeno (IFR) es completamente diferente. No es bueno para disparar químicos; se basa en una 'defensa física'. Cuando se calienta, la fuente de ácido cataliza la carbonización y la fuente de gas libera gas, literalmente soplando una gruesa capa de espuma carbonizada similar a un panal sobre la superficie del material para aislar físicamente contra el oxígeno y el calor.
Para erigir esta sólida 'pared de espuma', se debe suministrar suficiente material: una fuente de ácido, una fuente de gas y una fuente de carbono son indispensables. Esta es la razón por la que los sistemas convencionales libres de halógenos suelen necesitar una carga del 20-30% para ser efectivos.
Los 'Tres Desastres' Provocados por la Alta Carga
Dado que se necesita una carga elevada, se produce una reacción de ingeniería:
1. Desastre mecánico: 30% de polvo mezclado con PP es como mezclar arena con masa; Resistencia al impacto y alargamiento en el momento de la caída por un acantilado.
2. Desastre en el procesamiento: Al pasar por agua, los polvos convencionales libres de halógenos absorben fácilmente la humedad y florecen, lo que provoca hebras pegajosas, roturas y depósitos de moho.
3. Desastre de costos: aunque el precio unitario puede ser más barato que el de bromo-antimonio, la carga es cinco veces mayor, lo que dispara el costo total.
Caminos de avance: ¿Cómo hacer que el 'Gran Devorador' sea utilizable?
Dado que la 'cantidad' no se puede guardar, debemos trabajar en la 'forma' y el 'sistema'.
Avance 1: Utilice 'Masterbatches de alta concentración' para liberar espacio en la formulación
Para la misma carga total del 30%, si utiliza polvos de baja concentración, la masa contiene portadores ineficaces (resina de baja calidad, talco, etc.) y las propiedades físicas inevitablemente colapsarán. Debes utilizar masterbatches de alta concentración. Por ejemplo, YINSU PQ-75M tiene un contenido activo de retardante de llama de fósforo y nitrógeno de hasta el 75%. Agregar 30 partes de masterbatch significa que 22,5 partes son el retardante de llama real que hace el trabajo, dejando mucho más espacio para la fibra de vidrio y los agentes endurecedores. Una regla contradictoria es: cuanto mayor sea el contenido de fibra de vidrio, menor puede ser la carga libre de halógenos. Por ejemplo, el PP puro necesita un 34%, pero en sistemas reforzados con fibra de vidrio larga (LGF 40-60%), debido a que la fibra de vidrio en sí misma no es combustible (diluye el combustible), al agregar aproximadamente un 23% se logra V-0 (1,5 mm).
Avance 2: eliminar la aplicación para salvar la línea de producción
Los retardantes de llama sin halógenos que provocan mechones pegajosos y florecimientos suelen deberse al polifosfato de amonio (APP). ¡APP es altamente soluble en agua! Cuando la hebra caliente entra al baño maría, la superficie se disuelve y se cae.
PQ-75M elimina la APP por completo de la formulación, sin deslizamiento de agua ni floración. Realmente ha pasado la prueba de inmersión en agua UL 746C 70°C×168h. Incluso después del remojo, el rendimiento del retardante de llama permanece sólido como una roca y la línea de producción funciona limpia.
Avance 3: Las calificaciones extremas dependen de la 'composición'
Cuando el espesor de la pared cae por debajo de 1,5 mm, simplemente apilar material no funciona. El enfoque extremo del PQ-75M es combinarlo con retardantes de llama de fuente ácida y generadores de gas. Después de la composición, puede soportar 0,75 mm V-0 e incluso soportar las temidas pruebas de hilo incandescente GWIT 750 °C y GWFI 960 °C para carcasas de electrodomésticos.
Si no se insiste en que no haya halógenos, ¿existen alternativas que ahorren costos?
Si el cliente no exporta a Europa o no necesita un alto retardo de llama , no hay necesidad de luchar con más de 30 piezas de sistemas libres de halógenos. Puedes ofrecerles otro cálculo:
Reducir a V-2 (partes internas): recomendar PPV2-8H (compuesto de bromo y fósforo). Al agregar solo un 3-10 % se logra T2.0 mm V-2. Tiene una tolerancia extremadamente alta para materiales triturados y endurecidos POE, lo que reduce al mínimo los costos de trituración.
V-0 con resistencia al agua: se recomienda PPV2-6. Aunque es un sistema bajo en halógenos, su estabilidad térmica es excelente. Al agregar un 6-10 % se logra un V-0 de bajo goteo (2,0 mm); si solo se necesita V-2, agregue 2-8%. Es resistente al agua, no florece y equilibra perfectamente las propiedades eléctricas: el rey de la relación costo-rendimiento para piezas electrónicas para exteriores.
Preguntas frecuentes: Preguntas sobre tortura de alta frecuencia sobre el PP sin halógenos
P1: El cliente insiste en que no contenga halógenos pero también lo quiere barato. ¿Puedo agregar menos PQ-75M?
En absoluto. El sistema intumescente libre de halógenos tiene un 'umbral crítico'. Por debajo de aproximadamente el 25%, la capa de carbón simplemente no se puede formar y la prueba fallará instantáneamente. Para ahorrar costos, sólo puede cambiar de sistema (por ejemplo, a PPV2-6).
P2: ¿Por qué puedo agregar menos retardante de llama libre de halógenos después de agregar fibra de vidrio?
Porque la fibra de vidrio es 'piedra'; no arde. Agregar un 30% de fibra de vidrio es como diluir la resina de PP combustible a la mitad. Con menos combustible, el retardante de llama necesario para mantener el mismo espesor de la capa de carbón se reduce naturalmente.
P3: Las piezas de PP libres de halógenos siempre tienen un aspecto grisáceo o amarillento. ¿Cómo solucionar esto?
Primero, verifique si la temperatura de procesamiento es demasiado alta (provocando descomposición); en segundo lugar, elija un masterbatch con buena estabilidad térmica (como PQ-75M); En tercer lugar, si se requieren piezas blancas puras, omita el sistema fósforo-nitrógeno y vaya directamente al ADP (dietilfosfinato de aluminio) blanco.
Los mecanismos y resúmenes de datos anteriores son solo como referencia. Al calcular los costos de los retardantes de llama, no se limite a mirar el precio unitario: calcule el 'costo total de alcanzar V-0' más el 'costo del tiempo de inactividad para la limpieza'. Si le duele la cabeza por la disminución de las propiedades físicas causada por la alta carga libre de halógenos, lleve su material base a YINSU Flame Retardant y le daremos una cuenta clara.
