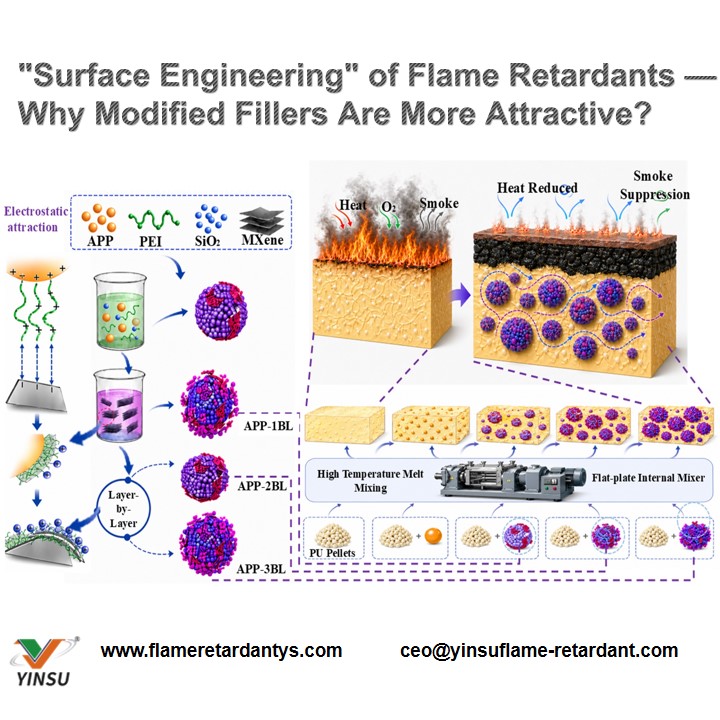

El 'trabajo superficial' de los retardantes de llama: por qué los rellenos modificados son más atractivos

El 'trabajo superficial' de los retardantes de llama: por qué los rellenos modificados son más atractivos

Los ingenieros que trabajan en formulaciones modificadas se han encontrado principalmente con este escenario: el mismo retardante de llama pasa las pruebas en las placas de muestra del proveedor, pero una vez que llega a su línea de producción, obtiene un retardo de llama errático, un acabado superficial rugoso o una floración blanca en la superficie después de dos semanas de almacenamiento. Modificas la carga, cambias los lubricantes, cambias las configuraciones de los tornillos, corres en círculos y el problema persiste.

En este punto, el problema generalmente no está en el 'núcleo' del retardante de llama, sino en su 'piel': la superficie no ha sido tratada adecuadamente.

I. ¿Por qué es tan grande la diferencia entre modificado y no modificado?

Las propiedades superficiales de las partículas retardantes de llama afectan directamente su comportamiento en la resina. Las partículas no modificadas tienen una alta polaridad superficial y son hidrófilas, lo que las hace inherentemente incompatibles con resinas no polares o débilmente polares como PP y PA. Cuando se mezclan simplemente, las partículas tienden a aglomerarse y agruparse, lo que lleva a concentraciones localmente excesivas o insuficientes. Los resultados: inestabilidad entre lotes en cuanto al retardo de llama, propiedades mecánicas comprometidas y apariencia de pieza afectada.

La esencia de la modificación es 'poner una capa sobre' la superficie de la partícula. A través de agentes de acoplamiento, tensioactivos o recubrimientos de resina, la superficie se transforma de 'repelente de resina' a 'apto para resina'. Esta capa también actúa como lubricante, reduciendo el calor cortante durante el procesamiento y minimizando el daño a la matriz de resina.

A continuación, desglosamos las diferencias prácticas entre las versiones modificadas y no modificadas de varios retardantes de llama sin halógenos convencionales.

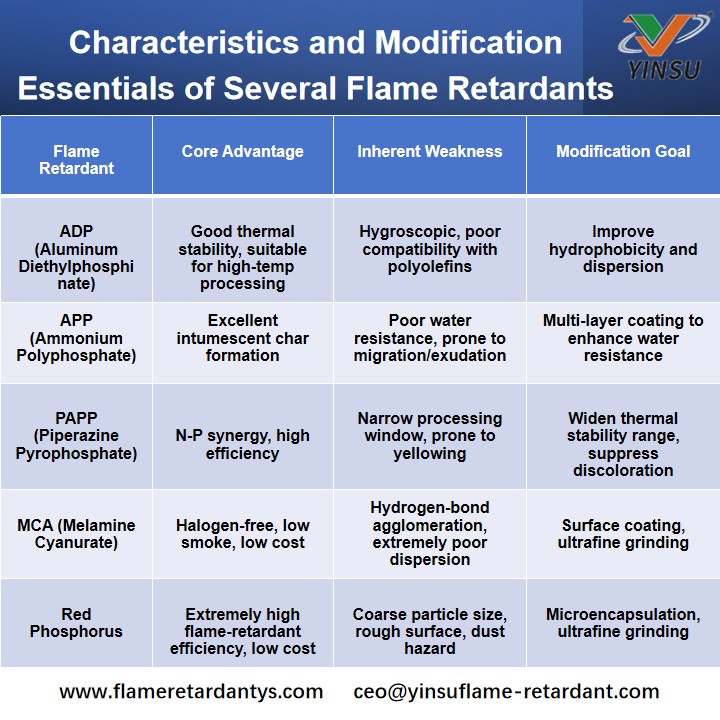

II. Características y fundamentos de modificación de varios retardantes de llama

III. ¿Cómo seleccionar agentes y procesos de tratamiento?

1. Agentes de tratamiento: soluciones específicas

• Agentes de acoplamiento de silano: Adecuado para ADP. Mejore la unión interfacial con polímeros al tiempo que aumenta la hidrofobicidad.

• Agentes de acoplamiento de titanato: Adecuados para APP. Mejorar la dispersión y reducir la migración.

• Agentes de tratamiento poliméricos: Adecuados para PAPP. Proporciona protección térmica y amplía la ventana de procesamiento.

• Ácidos grasos/estearatos: Adecuado para MCA. Interrumpe la aglomeración de enlaces de hidrógeno y reduce el tamaño de las partículas.

• Capas de recubrimiento de resina: Apto para fósforo rojo. La microencapsulación elimina el polvo y mejora la compatibilidad.

2. Procesos: métodos secos versus húmedos, cada uno tiene su lugar

• Procesamiento en seco: Sencillo y de bajo costo. Adecuado para revestimiento de superficies de MCA y tratamiento hidrofóbico de ADP. Yinsu Flame Retardant MCA-B utiliza mezcla seca de alta velocidad + recubrimiento de superficie, logrando D50 ≤ 3 μm.

• Procesamiento húmedo: recubrimiento más uniforme. Adecuado para la modificación de la resistencia al agua de APP y la microencapsulación de fósforo rojo. El masterbatch de fósforo rojo recubierto con retardante de llama Yinsu utiliza procesamiento húmedo + secado al vacío, con una capa de recubrimiento densa y un tamaño de partícula controlado por debajo de 2500 mallas.

• Procesamiento reactivo: enlace químico para efectos duraderos. Adecuado para modificaciones de alto nivel de PAPP y ADP, pero a un costo mayor.

IV. Comparación de modificaciones de dos productos típicos

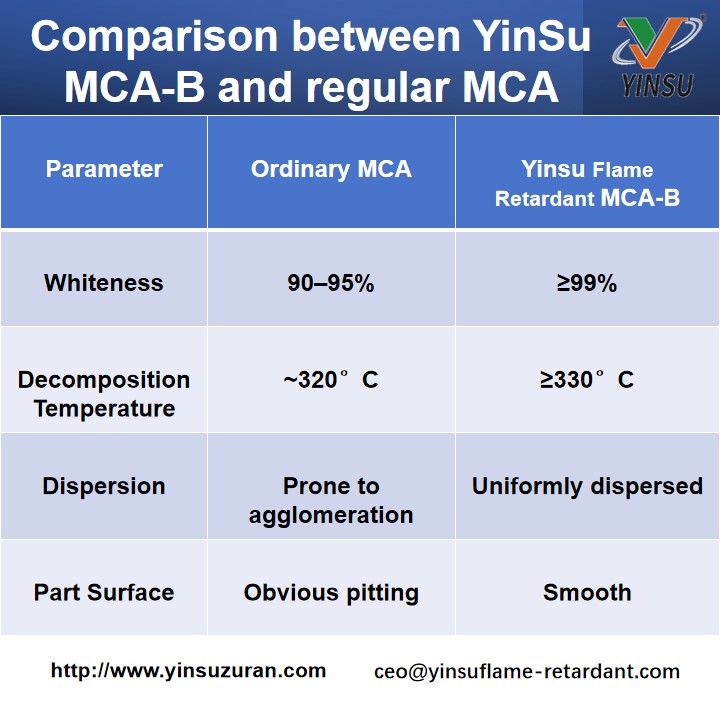

1. MCA-B: De 'le encanta agruparse' a 'uniformemente dispersos'

Las partículas ordinarias de MCA, debido a los enlaces de hidrógeno, se aglomeran fácilmente en trozos de decenas o incluso cientos de micrones. Durante la composición del nailon, estos aglomerados no se pueden romper, lo que da lugar a:

• Retardancia de llama errática (V-0 hoy, V-2 mañana)

• Superficie rugosa con picaduras y poco brillo.

• Fuerza de impacto reducida

• Yinsu Flame Retardant MCA-B resuelve el problema de la aglomeración mediante el recubrimiento de la superficie y el pulido ultrafino:

La adición de 5 a 10 % de MCA-B en PA6 supera de manera estable la norma UL94 V-0 con un brillo superficial significativamente mejor que el MCA ordinario. La retención de la resistencia al impacto mejora aproximadamente un 25%.

2. Fósforo rojo recubierto: de 'rugosa' a 'superficie sin picaduras'

El masterbatch de fósforo rojo común tiene un tamaño de partícula grueso (aproximadamente 300 mallas), lo que da como resultado superficies de piezas rugosas; solo es adecuado para componentes internos ocultos. Además, el polvo de fósforo rojo en sí es un material peligroso que genera una importante cantidad de polvo durante su procesamiento.

La serie Yinsu Flame Retardant FRP-950X utiliza microencapsulación en proceso húmedo, con un contenido activo de fósforo rojo recubierto ≥80% y un tamaño de partícula D50 aproximado. Malla 2500. La densa capa de revestimiento garantiza un procesamiento sin polvo y superficies lisas y sin picaduras en cables o piezas. En PA66 + 30 % GF, al agregar 6 a 8 % se logra UL94 V-0 (1,6 mm) con LOI ≥ 34.

V. Casos reales: diferencias de rendimiento después de la modificación

Caso 1: PA6 Conector (MCA)

• MCA ordinario original: 12 % de carga, retardo de llama fluctuante V-0/V-2, picaduras en la superficie, caída de resistencia al impacto del 40 %

• Se cambió al retardante de llama Yinsu MCA-B: 5 % de carga, V-0 estable por lotes, superficie lisa, 25 % de mejora en la retención de impactos.

Caso 2: Cable de PE oscuro libre de halógenos y bajo nivel de humo

• Masterbatch original de fósforo rojo ordinario: 10% de carga, superficie rugosa con picaduras, rechazo del cliente

• Se cambió a Yinsu Flame Retardant FRP-950X: 5% de carga, superficie lisa, LOI 34, pasó V-0 de una vez

Caso 3: Película PP (Sistema PPAP)

• PPAP original sin tratar: floración superficial blanca después de un mes de almacenamiento, aglomeración, degradación del retardo de llama

• Se cambió a PPAP modificado Yinsu con retardante de llama (tipo resistente al agua): sin exudación después de 1000 h de prueba doble 85, aglomeración reducida, retardo de llama estable

VI. Conclusión: La modificación de superficies no es sólo un 'escaparate'

Para los ingenieros de formulación, seleccionar el retardante de llama adecuado es sólo el primer paso. La misma estructura química, modificada versus no modificada, muestra diferencias significativas en dispersión, estabilidad retardante de llama, apariencia de la pieza y exudación a largo plazo. Cuando haya realizado pruebas y errores en su formulación y todavía esté atascado en un tema en particular, considere si el 'trabajo superficial' del retardante de llama está a la altura; a veces, cambiar a un producto bien modificado es más rentable que pasar otra semana ajustando los parámetros.

Yinsu Flame Retardant se ha especializado en la modificación de superficies retardantes de llama durante 22 años, ofreciendo MCA-B, masterbatch de fósforo rojo recubierto y soluciones de modificación personalizadas para ADP/APP/PAPP. Para muestras o discusiones técnicas, deje un comentario.
