¿Se ha añadido tanto carbonato de calcio a la lámina de PVC, pero el retardo de llama sigue fallando? El problema no es 'agregar o no', sino 'cómo agregar'
Los ingenieros de fórmulas que trabajan con láminas de PVC probablemente hayan escuchado algo como esto: 'El carbonato de calcio no es caro. Simplemente agregue un poco más y el costo bajará, ¿verdad?'
Entonces pasas de 20 phr a 40 phr, y luego de 40 phr a 60 phr. Los costos parecen mejores, pero el retardo de llama cae de V-0 a V-2. No redujeron el uso de retardantes de llama; incluso agregaron más en algunos casos, pero la calificación aún cae. Tres lotes consecutivos enviados para pruebas regresan como V-2. El jefe golpea la mesa y pregunta: 'Aumentamos el retardante de llama, entonces ¿por qué no funciona?'.
Para empeorar las cosas, el informe de la prueba dice 'el goteo enciende el algodón', y una capa rebelde de acumulación comienza a acumularse en el troquel, lo que le obliga a detenerse y limpiarlo cada 4 horas.
¿Cómo combate exactamente este 'ayudante barato' (el carbonato de calcio) contra los retardantes de llama?
1. Demasiado carbonato de calcio hace que los retardantes de llama sean prácticamente inútiles
Hagamos un cálculo simple: por cada aumento de 10 phr en carbonato de calcio, la fracción de volumen real de retardante de llama en la formulación cae entre un 8% y un 12%. Eso significa que se agregan 8 phr de retardante de llama pensando que es lo mismo que antes, pero después de 'diluirlo' con carbonato de calcio, solo alrededor de 6 phr son realmente efectivos.
Los datos de pruebas reales lo confirman: con el PVC fijado en 100 phr y el retardante de llama de PVC en 8 phr, el aumento del carbonato de calcio de 20 phr a 40 phr reduce el índice límite de oxígeno (LOI) de 28 a 25, y la clasificación de combustión vertical cae directamente de V-0 a V-2.
Esto no se debe a que el retardante de llama sea débil, sino a que el carbonato de calcio lo desplaza.
Un problema más oculto es la 'competencia interfacial'. La superficie del carbonato de calcio es ligeramente alcalina y tiende a adsorber retardantes de llama ácidos. Tomemos como ejemplo Una vez envuelto alrededor de partículas de carbonato de calcio, ya no puede dispersarse uniformemente en la matriz de PVC. Es como recubrir azúcar dentro de un trozo de harina: no importa cuánta azúcar agregues, el agua no puede extraer el dulzor. Atrapado dentro del relleno, el retardante de llama simplemente no puede funcionar. el trióxido de antimonio (ATO) .
2. La reacción en cadena de una alta carga de relleno: más que simplemente perder retardo de llama
Cuando el carbonato cálcico está muy cargado se producen una serie de problemas durante la combustión:

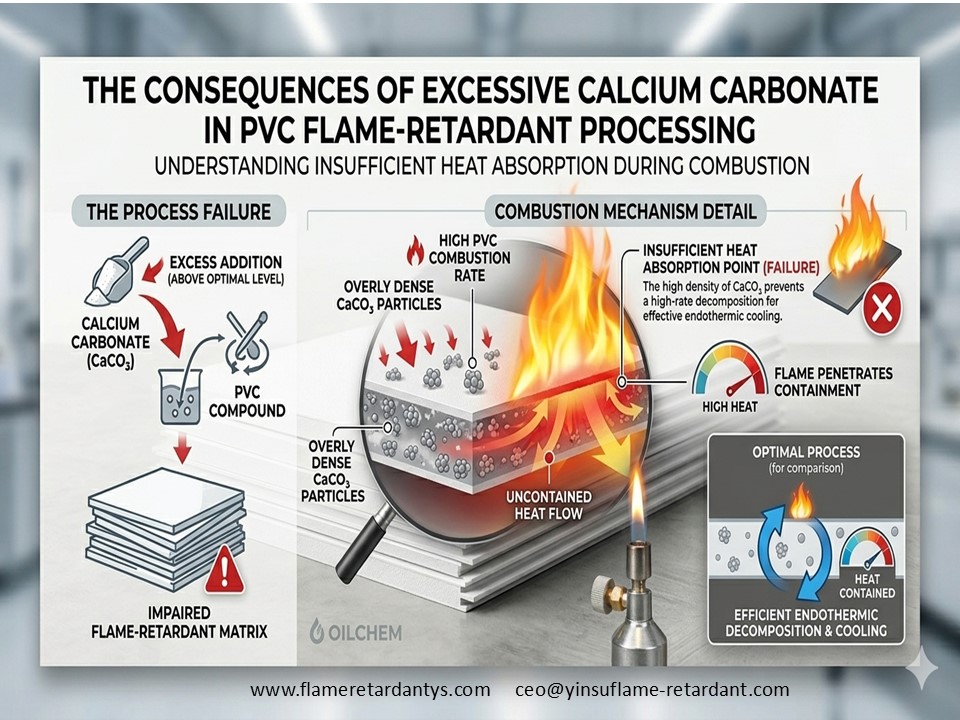

Efecto endotérmico insuficiente para detener el fuego. El carbonato de calcio se descompone con una absorción endotérmica de sólo unos 450 J/g, un tercio de la del hidróxido de aluminio (ATH). No puede ayudar a retardar el fuego absorbiendo calor como lo hace el ATH.
Goteo más intenso. Una gran cantidad de carbonato de calcio aumenta la fluidez de la masa fundida, lo que provoca un goteo más intenso durante la combustión; una vez que se enciende el algodón, V-0 está fuera de discusión.
Retardancia de llama debilitada en fase gaseosa. El propio PVC produce cloruro de hidrógeno (HCl) tras la combustión, y parte de este HCl es neutralizado por carbonato de calcio. Sin embargo, el HCl es en realidad un componente importante del retardo de llama en fase gaseosa; neutralizarlo irónicamente debilita el efecto general. El dióxido de carbono y el agua generados por la descomposición del carbonato de calcio diluyen aún más la concentración de retardante de llama en fase gaseosa.
Empeoramiento de la acumulación de troqueles y de la densidad del humo. Los productos de descomposición ácida corroen la matriz y la densidad de humo (SDR) se eleva.
Un ejemplo típico es una planta de tableros de espuma de Jiangsu: con 40 phr de carbonato de calcio y utilizando el sistema tradicional de trióxido de antimonio (ATO) + parafina clorada, la eficiencia de retardo de llama se redujo en un 35 %, el DEG se disparó a 82, muy por encima de los 75 requeridos para la calificación B1. Había que parar el troquel y limpiarlo cada 4 horas, y los trabajadores se quejaban amargamente.
3. ¿Cómo solucionarlo? Utilice formulaciones sinérgicas que 'eviten' el carbonato de calcio.
Dado que el carbonato de calcio 'discute' con algunos retardantes de llama, cambie a socios que no peleen con él.
3.1 Utilice un sustituto compuesto a base de antimonio en lugar de ATO
El trióxido de antimonio (ATO) es caro y el carbonato de calcio lo absorbe fácilmente. Reemplácelo con YINSU Composite Antimony T3 (un sustituto del trióxido de antimonio ). La carga se puede reducir de 5 phr a 3–3,5 phr, lo que reduce el costo en un 20 %. Al mismo tiempo, la dispersión es mejor y es menos probable que el aditivo quede 'atrapado' por el relleno.
3.2 Introducir retardante de llama en capas de Mg‑Al
YINSU FR‑ML‑01 es un hidróxido doble en capas de magnesio y aluminio. A diferencia de los retardadores de llama inorgánicos comunes, no es sensible al carbonato de calcio. Su estructura en capas forma una capa de carbón compacta durante la combustión y al mismo tiempo reduce significativamente la densidad del humo.
Datos de prueba: la combinación de 30 phr de FR‑ML‑01 con 3 phr de T3 eleva el LOI directamente a 30 y el DEG cae de 82 a 58.
3.3 Agregue un poco de estabilizador de tierras raras de estaño/zinc
La adición de 1,5 phr de un estabilizador compuesto de estaño/zinc cataliza la rápida reticulación y la formación de carbonilla del PVC durante las primeras etapas de la combustión, lo que reduce la liberación de HCl en más de un 30 %. Esto no solo reduce la toxicidad del humo sino que también ralentiza la acumulación de matrices, ampliando los intervalos de limpieza de cada 4 horas a 24 horas.
Juntas, estas tres acciones pueden hacer retroceder el índice de retardo de llama de V‑2 a V‑0 incluso con carbonato de calcio de alta carga, al tiempo que se logra una optimización de costos del 15 al 20 %.
4. Un ejemplo reformulado probado (listo para copiar)

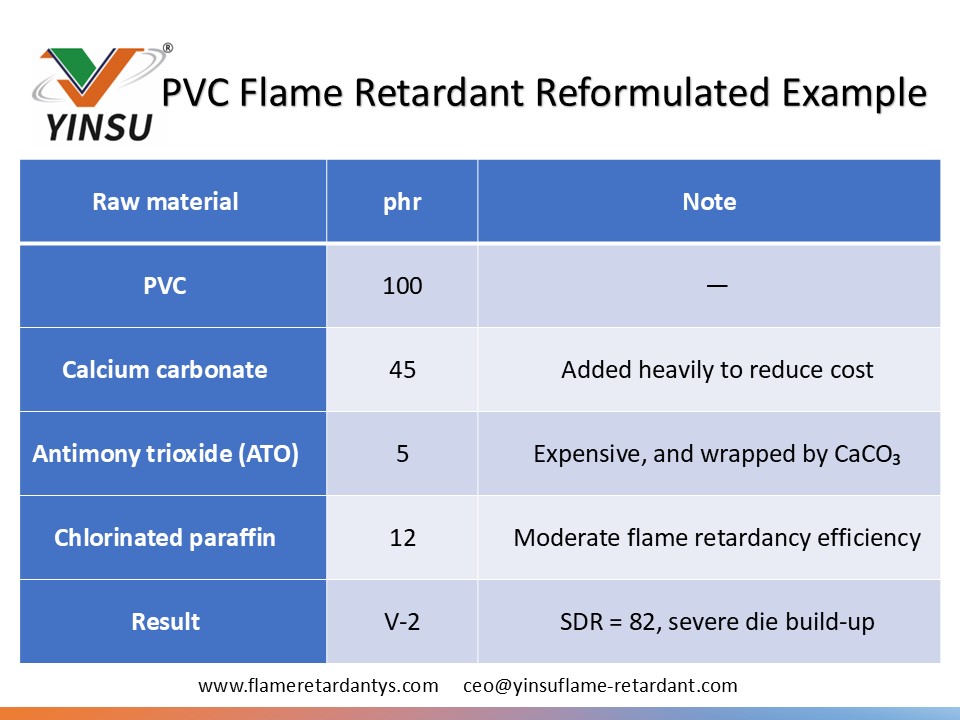

Una planta de tableros de espuma de PVC de Jiangsu produce 5.000 toneladas de láminas al año. Formulación original y problemas:

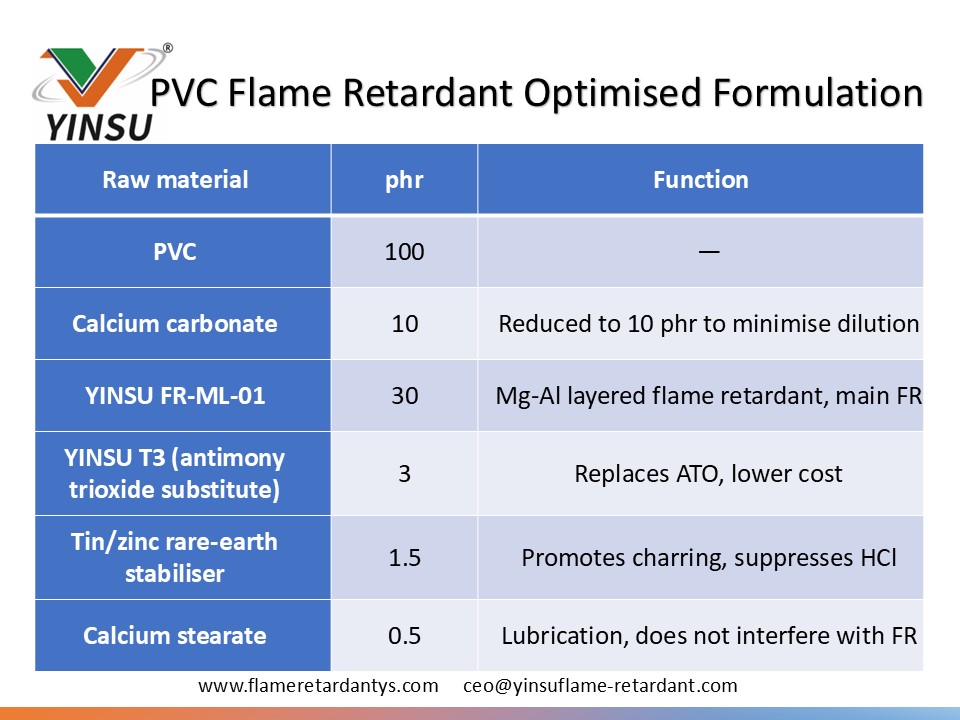

Formulación optimizada :
Resultados :
Quemadura vertical: V‑0 (1,6 mm)
Índice limitante de oxígeno (LOI): 30
Clasificación de densidad de humo (SDR): 58 (reducción del 30 % respecto al original)
Intervalo de limpieza del troquel: 4 horas → 24 horas
Costo total: 12% menor que la formulación original, ahorrando aprox. 600.000 RMB al año
El director técnico de la planta hizo un comentario muy práctico: 'Solía pensar que cuanto más retardante de llama se agrega, más seguro es. Ahora entiendo que la proporción de la formulación importa más que la simple cantidad'.
5. Tres detalles de producción a tener en cuenta
1. Evite temperaturas excesivamente altas.
El carbonato de calcio comienza a descomponerse por encima de los 200 °C y los retardantes de llama también son sensibles al calor. Controle la zona de plastificación a 170–180 °C y mantenga la temperatura del troquel por debajo de 190 °C. Reduzca la velocidad del tornillo entre un 5 % y un 10 % por debajo de lo normal (p. ej., de 40 rpm a 36 rpm) para evitar el sobrecalentamiento inducido por el cizallamiento.
2. El orden de mezcla importa
Primero mezcle la resina de PVC y los retardantes de llama (FR‑ML‑01, T3) a alta velocidad durante 3 minutos, luego agregue carbonato de calcio y estabilizador. Si se invierte el orden, el carbonato de calcio cubrirá primero el retardante de llama y ninguna cantidad de mezcla posterior los separará. Mantenga la temperatura de mezcla entre 80 y 100 °C.
3. Elija el lubricante adecuado
Los lubricantes tipo EBS reaccionan fácilmente con los retardadores de llama y provocan un color amarillento. Las alternativas más seguras son el estearato de calcio o la cera de PE. Puede aumentar ligeramente el lubricante externo entre 0,2 y 0,3 phr para reducir la acumulación del troquel.
6. Resumen
El carbonato de calcio no está prohibido, pero la forma en que se utiliza determina el éxito o el fracaso del retardante de llama. Para retener V-0 con cargas altas de relleno, es necesario reemplazar los retardantes de llama que se 'intimidan' fácilmente con alternativas como el sustituto de trióxido de antimonio (YINSU T3) y el retardante de llama en capas de Mg-Al (YINSU FR-ML-01), junto con un agente formador de carbón de tierras raras de estaño/zinc.
Si enfrenta problemas similares (el retardo de llama disminuye cuando aumenta el carbonato de calcio o la densidad del humo siempre excede el límite), no dude en discutir su formulación actual con nosotros. Podemos proporcionar un análisis de optimización de la formulación gratuito. Quizás no necesites cambiar todo el sistema; A menudo, el problema se resuelve ajustando sólo dos o tres componentes.
Solicite muestras o consulta técnica : Envíe un mensaje privado o deje un comentario diciendo 'optimización de la formulación de PVC', y un ingeniero técnico se pondrá en contacto con usted. También puede comunicarse directamente con el departamento técnico de YINSU Flame Retardant (teléfono/correo electrónico).
Acerca del retardante de llama YINSU: Con 20 años de enfoque en el desarrollo de retardantes de llama libres de halógenos y con bajo contenido de humo para PVC, poliolefinas y otros polímeros, ofrecemos productos que incluyen sustitutos de trióxido de antimonio (T3), retardantes de llama en capas de Mg-Al (FR-ML-01), masterbatches sinérgicos bromados y servicios integrales desde el diseño de la formulación hasta el ajuste del proceso.
