Aplicación del retardante de llama de pirofosfato de piperazina: cuatro desafíos técnicos importantes detrás de las ventajas
En el campo de los materiales retardantes de llama libres de halógenos, el pirofosfato de piperazina se ha convertido gradualmente en una opción popular para reemplazar los retardantes de llama tradicionales a base de halógenos, gracias a sus características ecológicas de estar libre de halógenos, producir poco humo y ser poco tóxico, así como su compatibilidad con sustratos como poliolefinas y plásticos de ingeniería. Su presencia se puede ver en campos que van desde carcasas de electrodomésticos y piezas interiores de automóviles hasta alambres y cables.
Sin embargo, siempre existe una brecha entre el ideal y la realidad. En la producción y aplicación reales, el rendimiento del pirofosfato de piperazina a menudo se ve limitado por varios factores, y muchas empresas han encontrado dificultades durante la adición, el procesamiento y el uso. Hoy profundizaremos en los 4 desafíos principales que enfrenta en su aplicación, ayudándolo a evitar riesgos potenciales.
I. Limitaciones en la compatibilidad del sustrato
Mala compatibilidad con sustratos no polares. El desmoldeo durante el moldeo por inyección se puede solucionar directamente utilizando pirofosfato de piperazina modificado.
La estructura molecular del pirofosfato de piperazina contiene grupos polares (como enlaces de pirofosfato y anillos de piperazina). Esta característica le otorga una compatibilidad aceptable con sustratos polares (como PA6, PC), pero fácilmente se vuelve 'incompatible' cuando se enfrenta a sustratos de poliolefina no polares o de baja polaridad como PE (polietileno) y PP (polipropileno).
El problema del desmoldeo debido a una compatibilidad insuficiente es particularmente importante durante el moldeo por inyección de PP. Cuando se agrega directamente pirofosfato de piperazina común, las débiles fuerzas intermoleculares entre ellos pueden provocar la aparición de agentes desmoldantes en la superficie de las piezas moldeadas por inyección y en el molde, incluso si se controla la cantidad añadida. Este problema no es causado por la cantidad agregada en sí. Sin ajustar procesos complejos de moldeo por inyección, la selección directa de pirofosfato de piperazina modificado puede resolver eficazmente este problema, previniendo problemas como la aglomeración y el desmoldeo que afectan la apariencia del producto desde la raíz.
Además, una mala compatibilidad también reduce las propiedades mecánicas. Por ejemplo, después de agregar pirofosfato de piperazina común a las tuberías de PP, la resistencia a la tracción puede disminuir entre un 5% y un 10%, con una disminución más notable en la tenacidad al impacto, lo que las hace propensas a fracturarse por fragilidad en ambientes de baja temperatura. La resistencia al desgarro de las películas de PE también puede disminuir, afectando a su durabilidad.
II. Altas exigencias en la tecnología de procesamiento
Ventana de temperatura estrecha, que fácilmente provoca coloración amarillenta y formación de espuma si no se tiene cuidado.
La marcada temperatura de descomposición térmica del pirofosfato de piperazina es ≥280°C. Este valor por sí solo parece satisfacer las necesidades de procesamiento de la mayoría de los plásticos (por ejemplo, temperatura de extrusión de PP 180-220°C, temperatura de procesamiento de PE 160-200°C). Sin embargo, en la producción real, la ventana de procesamiento es más estrecha de lo imaginado.
El problema radica en el 'sobrecalentamiento localizado'. En las extrusoras de doble tornillo, el corte del tornillo genera calor adicional. Si la velocidad del tornillo es demasiado alta (supera las 400 rpm) o la temperatura del cilindro se desvía entre 5 y 10 °C, la temperatura local puede exceder el límite de tolerancia real del pirofosfato de piperazina, provocando su descomposición prematura. La descomposición libera gases de moléculas pequeñas (como CO₂, amoníaco), lo que genera 'espuma' en el material. Por ejemplo, las láminas extruidas de PP pueden desarrollar poros internos y las piezas moldeadas por inyección pueden tener abolladuras en la superficie. Al mismo tiempo, los productos de descomposición pueden provocar un color amarillento del material, que es difícil de enmascarar incluso con un ajuste de color posterior, lo que conduce directamente a la chatarra del producto.
Lo que es más desafiante es que el pirofosfato de piperazina de diferentes fabricantes varía en pureza (contenido de impurezas entre 0,5% y 2%). Las impurezas reducen aún más la estabilidad térmica, duplicando la dificultad del control de la temperatura. Sin un equipo preciso de control de temperatura, la tasa de desperdicio para los pequeños y medianos fabricantes podría superar el 15%.
III. Dispersión desigual en sustratos como el PP.
Frecuentes manchas blancas y picaduras, que provocan una 'falla localizada' del retardante de llama.
En sustratos de poliolefina como el PP, el problema de la dispersión del pirofosfato de piperazina es más difícil de resolver que la compatibilidad. Incluso con la premezcla, es posible que aparezcan manchas blancas en la superficie y picaduras después de la extrusión o el moldeo por inyección, lo que está limitado tanto por las 'propiedades del material como por el procesamiento'.
Desde la perspectiva de las propiedades del material, la densidad del pirofosfato de piperazina es de aproximadamente 1,5 g/cm³, mientras que la densidad del PP es de solo 0,9 g/cm³. La importante diferencia de densidad hace probable la 'estratificación' durante la mezcla. Si la distribución del tamaño de las partículas del pirofosfato de piperazina es desigual (por ejemplo, si contiene partículas grandes de más de 5 μm), la fuerza de cohesión entre las partículas aumenta, lo que dificulta que el tornillo las disperse.
Desde una perspectiva de procesamiento, el paso de mezcla es crucial. Sin emplear un proceso combinado de 'premezclado de alta velocidad + dispersión de doble tornillo' y confiando únicamente en la extrusión de un solo tornillo, el pirofosfato de piperazina existirá en el sustrato como 'pequeños agregados'. La secuencia de alimentación también importa. Agregar primero la resina base y el agente endurecedor, seguido por el pirofosfato de piperazina, da como resultado una dispersión un 30% mejor que la mezcla directa.
Las consecuencias de una mala dispersión van más allá de las apariencias. Las manchas blancas y las picaduras en la superficie de la pieza pueden afectar los procesos posteriores de recubrimiento e impresión. La dispersión interna desigual genera 'zonas muertas de retardante de llama'. Por ejemplo, si la concentración de pirofosfato de piperazina es demasiado baja en un área determinada de la carcasa de un electrodoméstico de PP, la quema puede comenzar desde esa área, sin cumplir con el estándar de retardante de llama V-0.

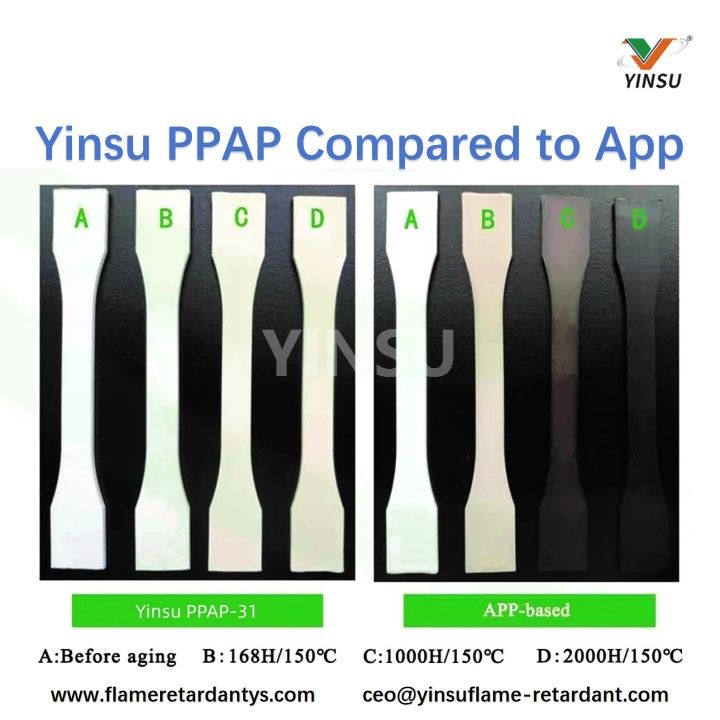

IV. Resistencia y durabilidad promedio al agua.
Propenso a lixiviarse en ambientes de alta temperatura y alta humedad, lo que reduce la efectividad del retardante de llama.
Las moléculas de pirofosfato de piperazina contienen una pequeña cantidad de grupos hidrófilos (como grupos hidroxilo), lo que da como resultado una solubilidad en agua relativamente alta. Esta característica desafía su estabilidad en ambientes de alta temperatura y alta humedad.
Por ejemplo, en el caso de parasoles de PP para exteriores, componentes de ABS en baños o interiores de automóviles (donde las temperaturas de los automóviles en verano pueden superar los 60°C y la humedad a menudo supera el 70%), la exposición prolongada a dichos entornos hace que el pirofosfato de piperazina migre lentamente y se filtre a la superficie de la pieza. Esto no sólo provoca el blanqueamiento de la superficie y la pérdida de brillo, sino que también puede provocar una disminución del contenido de retardante de llama.
La industria suele utilizar 'modificación + revestimiento de superficie' para solucionar este problema. El recubrimiento con agentes acoplantes de silano, resinas epoxi, etc. (espesor del recubrimiento 50-100 nm) puede reducir la solubilidad en agua entre un 30% y un 50%. Alternativamente, el injerto de grupos no polares (como grupos alquilo de cadena larga) puede mejorar la adhesión interfacial con sustratos de poliolefina y reducir la lixiviación. Sin embargo, estos métodos aumentan los costos entre un 10 % y un 15 % y aún pueden surgir problemas si el recubrimiento es desigual.
V. Conclusión
Sólo resolviendo los desafíos se podrá liberar el verdadero potencial del pirofosfato de piperazina.
Las ventajas medioambientales del pirofosfato de piperazina son innegables. Sin embargo, los cuatro problemas principales antes mencionados (compatibilidad del sustrato (incluido el desmoldeo por inyección de PP), sensibilidad del procesamiento, dispersión y resistencia al agua) siguen siendo 'obstáculos' que restringen su aplicación a gran escala. Para las empresas, es necesario elegir soluciones de modificación adecuadas (como pirofosfato de piperazina recubierto) y técnicas de procesamiento (como control preciso de la temperatura, mezcla gradual) en función de los escenarios específicos de sus productos (por ejemplo, uso en exteriores, precisión de la tecnología de procesamiento). En particular, para el problema de liberación en el moldeo por inyección de PP, la selección directa de pirofosfato de piperazina modificado puede resolver el problema de manera eficiente sin ajustar la cantidad de adición de retardante de llama o el proceso de producción.
Recordatorio final
La principal ventaja del pirofosfato de piperazina modificado es que 'no se requiere ajuste de proceso'. Las empresas no necesitan invertir en modificación de equipos. Simplemente seleccionar el modelo apropiado según el escenario de su producto (por ejemplo, alta temperatura/humedad, altos requisitos de apariencia) puede resolver perfectamente los problemas de aplicación del pirofosfato de piperazina común.
Si su producto tiene requisitos especiales (por ejemplo, entornos de temperatura ultrabaja, paredes extremadamente delgadas) o desea obtener comparaciones de modelos de proveedores específicos y recomendaciones de muestras de prueba a pequeña escala, deje un comentario que diga 'Selección + Escenario'. ¡Le brindaremos soluciones personalizadas!
