El 'trilema' de los recubrimientos de poliuretano ignífugos:
A base de agua versus a base de solvente, adhesión y PH
Cualquiera que trabaje con recubrimientos de poliuretano ignífugos sabe que, si bien parece simple, el diablo está en los detalles. Los sistemas a base de agua tienen sus propios inconvenientes, los sistemas a base de solventes tienen sus propios dolores de cabeza y parámetros como la adhesión y el pH: si uno se sale de control, se desecha todo el lote.

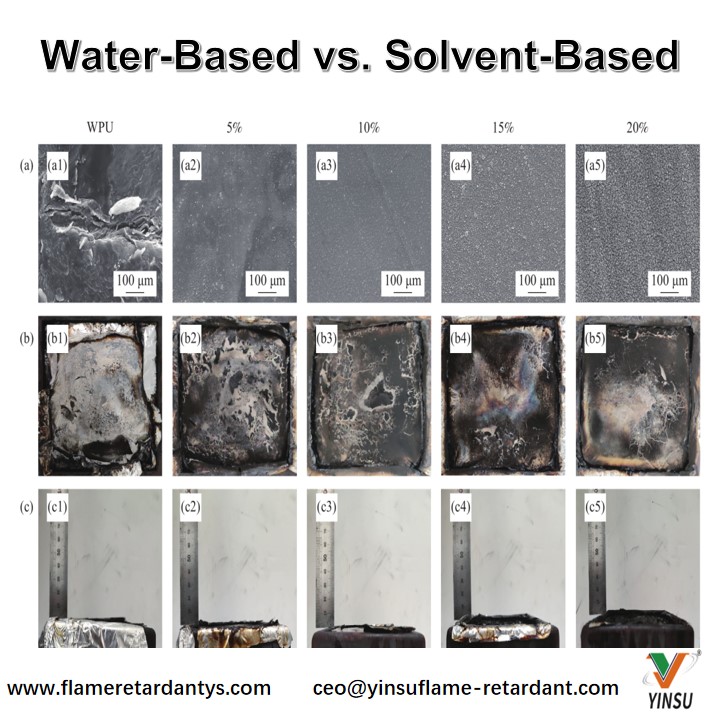

A base de agua versus a base de solvente: ambos parecen recubrimientos, pero fundamentalmente diferentes
Los desafíos retardantes de llama del poliuretano a base de agua (WPU) y del poliuretano a base de solventes ni siquiera están en la misma dimensión.
El mayor problema con el poliuretano a base de agua es que no se puede introducir el retardante de llama.
WPU utiliza agua como medio de dispersión, mientras que la mayoría de los retardantes de llama del mercado son hidrofóbicos. Forzarlos a unirse da como resultado, en el mejor de los casos, una dispersión y estratificación de la emulsión desiguales; en el peor de los casos, desemulsificación directa: se arruina todo el lote de recubrimiento. Incluso si de alguna manera se forma una película, el retardante de llama migrará lentamente a la superficie: florecerá, degradará el rendimiento y, después de unos meses, será como si no se hubiera agregado nada.
Hay dos caminos para resolver este problema. El primero es de tipo aditivo. Ya existen en el mercado productos ignífugos desarrollados específicamente para sistemas a base de agua. Por ejemplo, la emulsión retardante de llama Deflamer® LFR-2260 está especialmente diseñada para sistemas de poliuretano y poliacrílicos a base de agua y ofrece buena dispersión, compatibilidad y estabilidad en almacenamiento, con una adición recomendada de 15 a 25 partes. YF7030J de Hubei Youfeng es un retardante de llama libre de halógenos a base de nitrógeno-fósforo, con alta finura y buena dispersión, también adecuado para emulsiones de poliuretano a base de agua o disolvente. El segundo camino es de tipo reactivo, donde los monómeros que contienen fósforo, nitrógeno y otros elementos retardantes de llama se copolimerizan y se unen a la cadena molecular del poliuretano, de modo que el retardante de llama 'crece' en la cadena molecular, sin migración ni exudación. Por ejemplo, el dimetilolimidazol DOPO, que contiene grupos dicarboxilo y dihidroxilo, se puede utilizar como extensor de cadena a base de agua para polimerizar con poliéster polioles y diisocianatos, formando un sistema retardante de llama sinérgico de nitrógeno y fósforo que permanece estable sin estratificación durante largos períodos.
La selección es lo primero: use retardantes de llama a base de agua para sistemas a base de agua; no fuerce retardantes de llama a base de solventes en los sistemas de agua.
El problema con los recubrimientos de poliuretano a base de solventes no es la compatibilidad, sino la presión ambiental.
Los sistemas basados en disolventes utilizan disolventes orgánicos como medio de dispersión y las emisiones de COV son una limitación importante. Los clientes exigen cada vez más soluciones con bajo contenido de VOC, pero la mayoría de las opciones retardantes de llama para sistemas a base de solventes todavía dependen de retardantes de llama tradicionales que contienen halógenos. Actualmente, la industria del poliuretano todavía utiliza principalmente sistemas de aditivos TCPP. TCPP (fosfato de tris (2-cloropropilo)) es uno de los retardantes de llama más utilizados en revestimientos y espumas de poliuretano. Es muy eficiente, pero la presión ambiental está aumentando y el cambio hacia productos libres de halógenos ya es una tendencia en la industria. Cambiar a sistemas basados en agua significa enfrentar problemas de compatibilidad desde cero, atrapados entre la espada y la pared.
Las soluciones libres de halógenos cuestan más, así que haga los cálculos desde el principio. Los retardantes de llama sin halógenos (sistemas de fósforo y nitrógeno, etc.) cumplen con los requisitos ambientales, pero los precios suelen ser entre 1,5 y 2 veces los de los tipos halogenados, y los niveles de adición deben aumentar entre un 10% y un 20% para lograr un rendimiento retardante de llama equivalente. Tomando como ejemplo el TCPP de grado poliuretano, los precios aumentaron de 10 000 a 11 000 CNY/tonelada en 2020 a 15 000 a 16 000 CNY/tonelada; Los retardantes de llama BDP de grado plástico de ingeniería superaron los 32 000 CNY/tonelada en 2025. Sin halógenos no es un 'almuerzo gratis': el rendimiento y el costo deben evaluarse juntos.
Impacto de los retardantes de llama en la resistencia al pelado (adhesión): no es 'cuánto cae', sino '¿se caerá?'
Agregar retardantes de llama puede socavar las excelentes propiedades de los recubrimientos de poliuretano: adherencia, brillo e incluso resistencia a la intemperie.
Los retardantes de llama de tipo aditivo dañan la adhesión de manera más directa. Una mala compatibilidad entre el retardante de llama y la resina equivale a insertar una 'capa de aislamiento' entre el revestimiento y el sustrato. El vínculo físico se debilita, por lo que la adhesión disminuye naturalmente. Los retardantes de llama de tipo reactivo funcionan mejor: se unen a la cadena molecular del poliuretano mediante enlaces químicos, sin alterar físicamente la estructura del recubrimiento.
Existen múltiples formas prácticas de mejorar la adhesión, no solo confiando en los compatibilizadores:
Agregue agentes de acoplamiento: Agregar agentes de acoplamiento de silano (como KH-550, KH-570) a la formulación puede crear un 'puente molecular' entre las partículas retardantes de llama y la resina, mejorando significativamente la unión interfacial. Agregar un 3% de SiO₂@KH-570 (tamaño de partícula de 30 nm) puede aumentar la dureza del recubrimiento a 2H. Los agentes de acoplamiento generalmente se recomiendan en 5 a 8 partes.
Modificación de resina epoxi: la modificación del poliuretano a base de agua con resina epoxi puede lograr una adhesión del recubrimiento de Grado 1, una resistencia al agua de 240 h y un tiempo de retardo de llama de más de 10 minutos.
Ajuste la proporción del agente de curado: para sistemas de dos componentes, la proporción del agente de curado afecta directamente la densidad de reticulación y la adhesión. En los recubrimientos de poliuretano de dos componentes a base de agua, el tipo y la cantidad de agente de curado tienen un impacto significativo en la adhesión. La proporción del agente de curado debe ajustarse en consecuencia según la cantidad de retardante de llama agregado.
Pretratamiento de imprimación: aplique una imprimación al sustrato para aumentar la polaridad de la superficie y mejorar la unión con el revestimiento retardante de llama.
Controle el espesor del recubrimiento: los recubrimientos demasiado gruesos tienen una gran tensión interna y son propensos a la delaminación. Generalmente se recomienda controlar el espesor de un recubrimiento de una sola pasada entre 20 y 50 μm.
pH: una 'variable invisible' subestimada
Las emulsiones de WPU son inherentemente sensibles al pH. El pH inadecuado del retardante de llama altera directamente el equilibrio de la emulsión: desemulsificación, gelificación, desechos.
El pH no solo afecta la estabilidad de la emulsión sino que también impacta directamente el desempeño retardante de llama. Las investigaciones muestran que los recubrimientos retardantes de llama preparados en diferentes condiciones de pH exhiben propiedades retardantes de llama significativamente diferentes: los recubrimientos preparados a pH 3 y pH 9 se extinguen inmediatamente después de retirar la llama, mientras que las muestras a pH 6 ni siquiera pueden detener la propagación de la llama. El mejor rendimiento se produce en condiciones ácidas a pH = 3, con una tasa máxima de liberación de calor reducida en un 48 % en comparación con la espuma sin recubrimiento. Por supuesto, la ventana de pH óptima varía para los diferentes sistemas retardantes de llama, y se necesitan pruebas a pequeña escala para formulaciones específicas.
Para sistemas a base de agua, mantenga el pH controlado entre 7 y 8 para evitar condiciones demasiado ácidas o alcalinas que alteren el equilibrio de dispersión.
Otros peligros inevitables
Muy poco retardante de llama no alcanzará V-0; demasiado hace que el recubrimiento se vuelva quebradizo, reduce la transparencia y endurece la sensación. Para los recubrimientos de poliuretano a base de agua, los retardantes de llama compuestos generalmente se agregan en 10 a 15 partes; Los tipos de emulsión retardantes de llama se recomiendan en 15 a 25 partes. Los niveles de adición específicos deben determinarse experimentalmente según el sistema de resina, el espesor del recubrimiento y los requisitos de retardante de llama. El rango convencional de 5 a 15% es una referencia; cada sistema tiene un 'punto de adición áurea' y cualquier cosa que supere la solubilidad de saturación se desperdicia.
Los propios recubrimientos de WPU tienen un rendimiento de carbonización deficiente y el problema del goteo de fusión durante la combustión nunca se ha resuelto por completo. El poliuretano a base de agua intrínsecamente retardante de llama es la dirección a seguir: al unir elementos retardantes de llama (organofosforados o sistemas de fósforo-nitrógeno) a la cadena molecular, se pueden superar las desventajas de los retardantes de llama de tipo aditivo, como la opacidad del recubrimiento, los altos niveles de adición, la mala resistencia al agua, la migración y la generación de gases tóxicos durante la combustión.
Algunas recomendaciones prácticas
La selección es lo primero: para sistemas a base de agua, elija retardantes de llama a base de agua (como sistemas de fósforo y nitrógeno solubles en agua, emulsión retardante de llama Deflamer® LFR-2260, YF7030J, etc.); para sistemas a base de solventes, elija retardantes de llama a base de solventes (como TCPP). No fuerce el uso de retardantes de llama a base de solventes en los sistemas de agua.
Priorice el tipo reactivo: los retardantes de llama reactivos participan en reacciones de reticulación del poliuretano y se integran con la cadena molecular, ofreciendo una compatibilidad muy superior a los tipos de aditivos. Se pueden introducir retardantes de llama reactivos a base de DOPO durante la etapa de polimerización para lograr un retardo de llama intrínseco. Aunque el proceso es más complejo, la estabilidad a largo plazo y las ventajas de no migración valen la inversión.
Si la adhesión es deficiente, intente agregar agentes de acoplamiento primero: los agentes de acoplamiento de silano (KH-550, KH-570) al 0,5–2 % pueden formar un puente entre el retardante de llama y la resina y, a menudo, funcionan mejor que las resinas intercambiables.
No descuide el pH: mantenga los sistemas a base de agua a un pH de 7 a 8 para evitar condiciones demasiado ácidas o alcalinas que alteren el equilibrio de dispersión. La ventana de pH óptima varía para diferentes sistemas retardantes de llama; pruebe el pH como una variable independiente durante pruebas a pequeña escala.
Haga los cálculos de costes: las soluciones libres de halógenos son respetuosas con el medio ambiente, pero los costes de las materias primas son mayores (1,5–2 veces) y los niveles de adición son mayores (+10–20%). Tenga en cuenta la diferencia de costes a la hora de desarrollar la solución, para que el cliente no la abandone en el último momento por cuestiones de precio.
El recubrimiento de poliuretano retardante de llama no es una simple formulación de 'agregue retardante de llama y listo'. A base de agua o de solvente, aditivo o reactivo, qué pH controlar, cómo mantener la adhesión: cada elección afecta el resultado final. A veces, un parámetro está desactivado y se descarta todo el lote. Primero haga funcionar los puntos anteriores y luego pase al siguiente paso.
conclusión
Si le resulta demasiado lento formular retardantes de llama desde cero, YinSu Flame Retardant ofrece otra opción. Disponemos de retardantes de llama compuestos ya preparados, como pasta de fósforo rojo para poliuretano, epoxi, revestimientos y otros sistemas.
Tomemos como ejemplo el RP-TP46: es una mezcla de polvo de fósforo rojo encapsulado y aceite retardante de llama, lista para usar en la lata, sin necesidad de mezclarla ni combinarla usted mismo. Con un contenido de fósforo del 35 al 45%, consigue efectos retardantes de llama con bajos niveles de adición; el tamaño de partícula fina de malla 2500 minimiza el impacto en la suavidad de la superficie; la forma de pasta no contiene polvo, es segura de usar y cumple con las normas RoHS y REACH. Para sistemas epoxi, también disponemos de la serie dedicada RP-EP.
Puede llevar muestras directamente a las pruebas mecánicas, omitiendo los pasos de composición y depuración. Si tiene requisitos específicos de grado de retardante de llama, no dude en hablar sobre su sustrato y los parámetros del proceso; lo ayudaremos a encontrar el producto más adecuado.
