Poliuretano ignífugo a base de agua: ¿aditivo o reactivo?
Comparación práctica de un ingeniero de formulación
Los ingenieros de formulación que trabajan con poliuretano a base de agua (WPU) a menudo enfrentan el mismo desafío: los clientes exigen recubrimientos que sean ecológicos, suaves, altamente transparentes y, sin embargo, deben pasar la norma UL 94 V-0, preferiblemente con poco humo y sin goteo. Pero el WPU tiene un índice limitante de oxígeno (LOI) inherente de sólo 17-19%: se quema fácilmente en el aire.
¿Cómo se hace que la WPU sea 'a prueba de fuego'? Actualmente, existen dos enfoques principales: retardo de llama de tipo aditivo y retardo de llama de tipo reactivo. ¿Cuál elegir? ¿Cómo elegir? Este artículo omite la teoría y compara directamente las diferencias principales, los últimos avances y los consejos prácticos de formulación para ambas rutas.
I. La diferencia fundamental entre las dos rutas
Retardante de llama de tipo aditivo: Mezclar físicamente retardantes de llama (en polvo o líquidos) en la emulsión de WPU sin alterar la estructura química. Proceso simple, bajo costo y amplia variedad de productos disponibles. Los ejemplos típicos incluyen polifosfato de amonio (APP), cianurato de melamina (MCA), hidróxido de aluminio (ATH) y grafito expandible.
Retardante de llama de tipo reactivo: Durante la etapa de síntesis de WPU, se incorporan elementos retardantes de llama como fósforo y nitrógeno a la cadena molecular del poliuretano mediante copolimerización. El retardante de llama se 'cultiva' en la cadena del polímero: sin migración, sin extracción y con una excelente durabilidad. Los ejemplos típicos incluyen derivados de DOPO y polioles que contienen fósforo.
II. Sinergia fósforo-nitrógeno: la lógica retardante de llama 1+1>2
Antes de profundizar en los dos esquemas, es esencial comprender un concepto central: la sinergia fósforo-nitrógeno..
Los retardantes de llama a base de fósforo generan ácido fosfórico y ácido polifosfórico durante la combustión, lo que promueve la deshidratación de la superficie y la formación de carbón en la WPU para crear una densa capa de carbono que aísla el calor y el oxígeno. Los retardantes de llama a base de nitrógeno se descomponen al calentarlos para liberar gases no combustibles como amoníaco y nitrógeno, diluyendo el oxígeno e hinchando la capa de carbón. Combinada, la capa de carbón se vuelve más espesa, densa y estable, lo que produce una eficiencia retardante de llama mucho mayor que cualquiera de los elementos por separado.
Esta es la razón por la que el emparejamiento fósforo-nitrógeno se ha convertido en la 'configuración estándar' en las formulaciones retardantes de llama de WPU; ya sean aditivos o reactivos, los sistemas efectivos casi invariablemente dependen de la sinergia fósforo-nitrógeno.
III. Retardante de llama de tipo aditivo: simple y brutal, pero con trampas
La mayor ventaja de los sistemas de tipo aditivo es 'plug and play'. Mezcle el polvo retardante de llama en la emulsión de WPU, mantenga el proceso sin cambios y la barrera de entrada es baja.
Pero los problemas son igualmente obvios: poca compatibilidad . La mayoría de los polvos retardantes de llama son hidrofóbicos, mientras que las emulsiones de WPU son a base de agua; simplemente no se mezclan. La mezcla directa conduce a una dispersión desigual, estratificación de la emulsión o incluso una coagulación catastrófica. Incluso si se forma una película, el retardante de llama puede migrar y florecer en la superficie con el tiempo, provocando blanqueamiento y disminución del rendimiento del retardante de llama.
Sin embargo, los retardantes de llama de tipo aditivo han experimentado avances importantes en los últimos años. El equipo de Wang Quanjie y Duan Baorong de la Universidad de Yantai diseñó un retardante de llama (NP) de tipo aditivo de nitrógeno y fósforo soluble en agua , resolviendo el problema de compatibilidad. Con solo un 8 % de carga, el LOI de WPU aumentó de 20,2 % a 27,3 %, logrando UL 94 V-0 con supresión completa de goteos ardientes. La calorimetría del cono mostró que la liberación total de humo se redujo en más del 60%.
Esto demuestra que el tipo de aditivo no es inviable; la clave es seleccionar productos 'solubles en agua' o 'compatibles con emulsiones'.

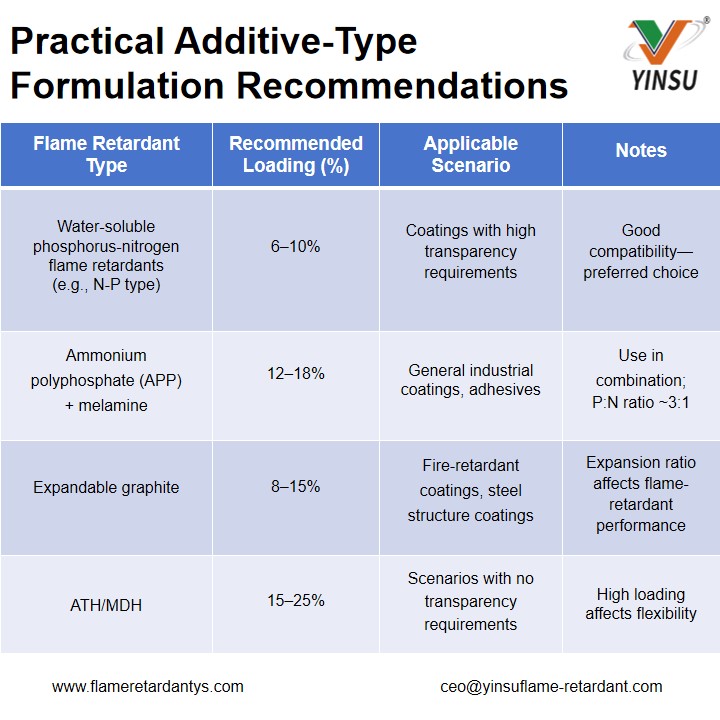

Recordatorio clave: cuando los polvos inorgánicos (ATH, MDH) superan el 15 % de carga en WPU, la transparencia de la película cae significativamente y la flexibilidad se deteriora, un error en el que han caído muchos ingenieros. Si el cliente exige transparencia y sensación táctil, priorice sistemas de fósforo-nitrógeno solubles en agua o soluciones de tipo reactivo.
IV. Retardante de llama de tipo reactivo: una solución única, pero una gran barrera de entrada
Los retardantes de llama reactivos están unidos químicamente a la cadena molecular de WPU: sin migración, sin extracción y con un rendimiento retardante de llama permanentemente estable.
Nuevamente, a partir del trabajo del equipo de Wang Quanjie y Duan Baorong, sintetizaron un PHED retardante de llama reactivo que contiene una estructura DOPO dual . Con una carga del 12 %, el LOI aumentó del 21,2 % al 28,6 %, y UL 94 mejoró de ninguna clasificación a V-0, sin goteos ardientes. Un equipo de la Universidad de Ciencia y Tecnología del Este de China utilizó DOPO-HQ para la modificación reactiva, logrando un LOI del 35,35 % con solo un 3 % de carga.
Los retardantes de llama reactivos también ofrecen una ventaja oculta: no sacrifican las propiedades mecánicas e incluso pueden mejorarlas. Después de que PHED participó en la construcción de segmentos duros de WPU, el contenido de segmentos duros aumentó y se mejoraron los enlaces de hidrógeno, lo que condujo a mejores propiedades mecánicas.
Pero las deficiencias del tipo reactivo son igualmente claras: proceso de síntesis complejo, alto costo y no todas las formulaciones de WPU pueden 'acomodar' monómeros reactivos.
Diferencias entre WPU tipo poliéter y tipo poliéster
Los ingenieros de formulación deben tener en cuenta: el WPU tipo poliéster se carboniza más fácilmente que el tipo poliéter. Los segmentos de poliéster contienen enlaces éster que se ciclan más fácilmente al calentarse, formando estructuras aromáticas que son más favorables a las reacciones de carbonización de los retardantes de llama de fósforo y nitrógeno. Por lo tanto, el mismo sistema retardante de llama de fósforo y nitrógeno generalmente funciona mejor en WPU de tipo poliéster que en WPU de tipo poliéter. Si su emulsión de WPU está basada en poliéter, es posible que necesite aumentar la carga de retardante de llama u optimizar la relación fósforo-nitrógeno.

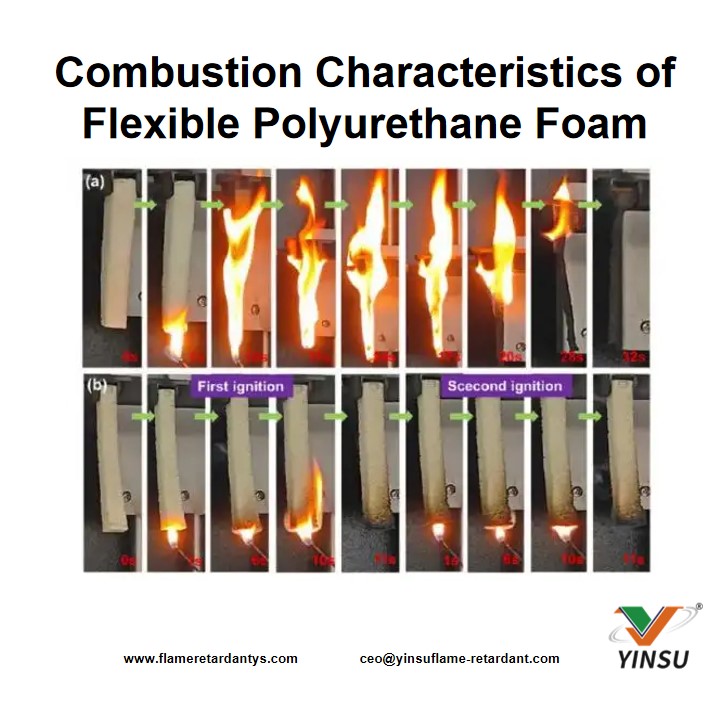

Su índice límite de oxígeno (LOI) es solo aproximadamente del 18,5%, lo que le permite mantener la combustión en el aire ambiente. Durante la combustión, la espuma primero se derrite y colapsa, formando un charco de fuego, seguido de una combustión vigorosa. A lo largo de todo el proceso se liberan grandes cantidades de humo y gases tóxicos.
V. Ampliación a la espuma de PU y al cuero de PU: dos sistemas de formulación validados
La estrategia retardante de llama para el poliuretano a base de agua se puede extender a los sistemas de poliuretano a base de solventes. Las siguientes dos formulaciones han sido validadas experimentalmente en espuma de PU y cuero de PU.

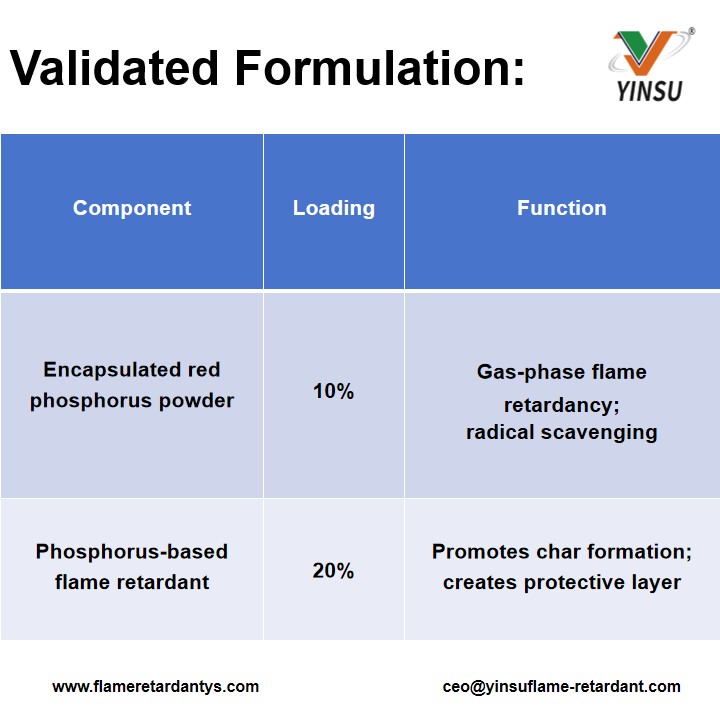

1. Espuma de PU: Fósforo rojo encapsulado + retardante de llama a base de fósforo
La espuma de poliuretano rígida (RPUF) se utiliza en aislamiento de edificios, aislamiento de refrigeradores y otros campos con requisitos extremadamente altos de retardante de llama.

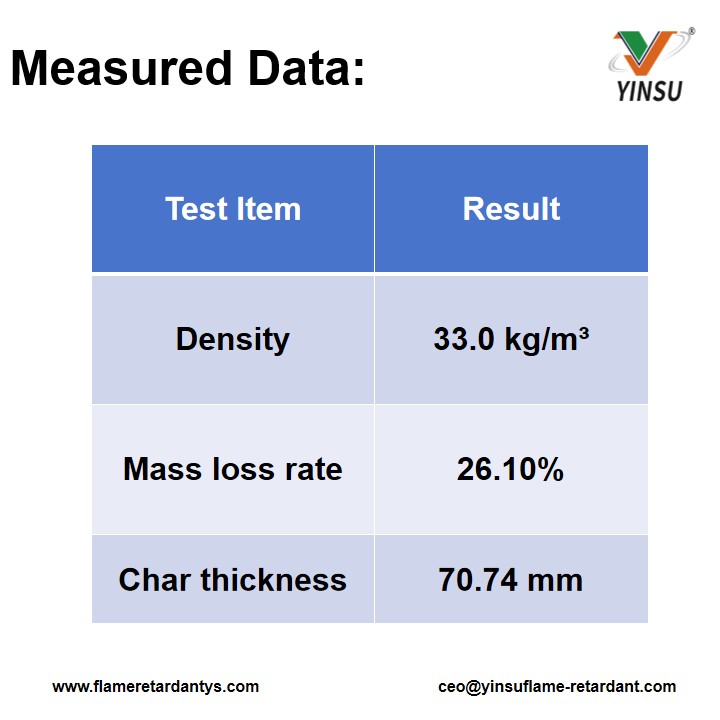

El fósforo rojo libera eliminadores de radicales a base de fósforo en la fase gaseosa, interrumpiendo la reacción en cadena de combustión. El retardante de llama a base de fósforo promueve la deshidratación de la superficie y la formación de carbón en la fase condensada. La sinergia crea una densa capa de carbón de más de 70 mm de espesor, que bloquea eficazmente el calor y el oxígeno. El fósforo rojo encapsulado resuelve los problemas de mala compatibilidad con la matriz de PU, absorción de humedad y riesgos de ignición en el procesamiento asociados con el fósforo rojo ordinario.

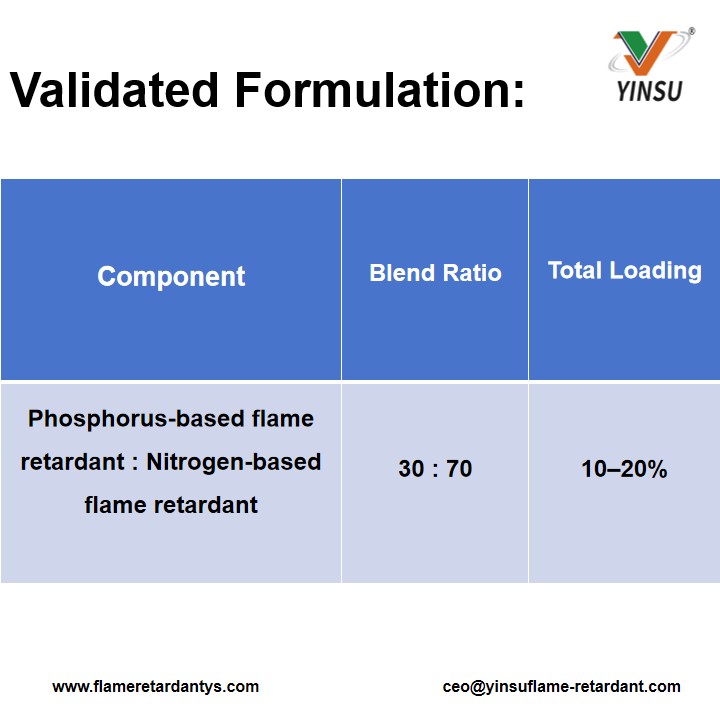

2. Cuero PU: retardante de llama a base de fósforo + retardante de llama a base de nitrógeno
Los requisitos de retardante de llama del cuero de PU van más allá de la calificación de retardante de llama e incluyen bajo nivel de humo, sin extracción, sin amarilleamiento y tacto suave.
Cuando se usan solos, los retardantes de llama a base de fósforo pueden liberar gas fosfina (PH₃) a altas temperaturas. La adición de retardantes de llama a base de nitrógeno resuelve precisamente este problema: el sistema sinérgico fósforo-nitrógeno no solo suprime la liberación de PH₃ sino que también mejora significativamente la formación de carbón y la supresión de humo.
¿Por qué esta formulación es más práctica?
Carga flexible: 10–20 % ajustable según los requisitos específicos del producto
Sin extracción: Buena compatibilidad entre retardantes de llama de fósforo y nitrógeno; sin migración durante el uso a largo plazo
Baja emisión de humos, baja toxicidad: Sistema libre de halógenos; sin liberación de haluro de hidrógeno durante la combustión
Impacto mínimo al tacto: Menos impacto en la suavidad en comparación con rellenos inorgánicos como ATH/MDH
VI. Guía práctica de selección del ingeniero de formulación
¿Cuándo priorizar el tipo de aditivo?
Prioridad de proceso simple y con presupuesto limitado
Formulación de emulsión de WPU madura existente; No hay deseo de cambiar la ruta de síntesis.
Requisitos moderados de retardante de llama (p. ej., LOI ≥ 27 %, UL 94 V-0 suficiente)
Principio clave de selección: Dar prioridad a los retardantes de llama de tipo aditivo 'solubles en agua' o 'compatibles con emulsiones'; Evite la mezcla directa de polvos hidrofóbicos comunes.
¿Cuándo vale la pena el tipo reactivo?
Altas exigencias de durabilidad del retardante de llama (a largo plazo, sin extracción, sin migración)
Requisitos para clasificaciones de retardante de llama extremadamente altas (LOI ≥ 30%)
Requisitos estrictos para la retención de propiedades mecánicas.
Productos dirigidos a mercados de alto nivel (exportaciones, grado automotriz, electrónica, etc.)
Capacidad interna de desarrollo de emulsiones WPU; voluntad de invertir en síntesis
La tercera ruta: combinación sinérgica. Esta no es una elección entre uno u otro. En formulaciones prácticas, el tipo reactivo como base (que garantiza un retardo de llama fundamental y sin migración) + el tipo aditivo para mejorar (mejorando aún más la clasificación de retardo de llama y la supresión de humo) a menudo produce los mejores resultados. Recomendación específica: introduzca fósforo mediante un tipo reactivo (carga del 5 al 8 %), luego mezcle con un sinergista a base de nitrógeno del 2 al 3 % (p. ej., MCA), manteniendo una relación fósforo-nitrógeno total de alrededor de P:N = 1:2.
VII. Dos conceptos erróneos comunes
Concepto erróneo 1: 'Una carga más alta significa un mejor retardo de llama'. En los sistemas WPU, una carga excesiva de retardante de llama conduce a una menor estabilidad de la emulsión y a una degradación de las propiedades mecánicas. La carga óptima para retardantes de llama tipo NP es del 8%; más allá de eso, el rendimiento se vuelve inestable. Cada sistema tiene un 'punto de carga dorado' que debe determinarse experimentalmente.
Concepto erróneo 2: 'El tipo reactivo siempre es mejor que el tipo aditivo'. El tipo reactivo es de hecho más estable, pero si su formulación de WPU tiene un sistema de emulsificación inherentemente frágil, la introducción forzada de monómeros reactivos puede causar fallas en la emulsificación, lo que es más perjudicial que beneficioso. No existe un bien o un mal absoluto en la tecnología; sólo importa la idoneidad.
VIII. Tendencias de la industria: libre de halógenos, bajo nivel de humo, multifuncional
Las estadísticas muestran que aproximadamente el 80% de las muertes por incendios son causadas por asfixia por humo y gases tóxicos. Por lo tanto, la dirección del desarrollo del retardante de llama de WPU es cada vez más clara: libre de halógenos, supresión de humo y multifuncionalidad.
Las tendencias específicas incluyen: desarrollar retardantes de llama libres de halógenos de alta eficiencia con baja carga y alto contenido de fósforo/nitrógeno; sistemas sinérgicos que contienen múltiples elementos retardantes de llama; Nanorretardantes de llama inorgánicos (que combinan retardo de llama y supresión de humo).
También son dignas de mención las direcciones inteligentes y de base biológica. Un estudio utilizó quitosano (derivado de biomasa) para modificar WPU, aumentando el rendimiento de carbón a 700 °C del 0,7 % al 32,7 % y logrando un LOI del 35,4 %. Otro equipo desarrolló un revestimiento inteligente de WPU resistente al fuego con funciones de autoadvertencia y extinción activa de incendios.
Conclusión
Volviendo a la pregunta original: Poliuretano ignífugo a base de agua : ¿aditivo o reactivo?
La respuesta es: depende de su sistema de formulación, presupuesto de costos y objetivos de desempeño. El tipo aditivo tiene una barrera baja y resultados rápidos, pero elegir el producto incorrecto conduce al fracaso. El tipo reactivo es una solución única, pero con un alto costo y barrera. El enfoque más inteligente es comprender primero el 'temperamento' y el tipo (poliéter o poliéster) de su emulsión WPU y luego prescribir el remedio adecuado. Cuando las condiciones lo permiten, la combinación sinérgica de fósforo y nitrógeno a menudo captura lo mejor de ambos mundos.
Sin embargo, para la mayoría de los ingenieros de formulación, la mayor frustración no es 'no saber cómo elegir', sino 'haber elegido, pero aun así tener que prepararlo usted mismo': las proporciones entre los diferentes retardantes de llama, la compatibilidad, la dispersión, cada paso es un peligro potencial.
Yinsu Flame Retardant ha estado profundamente involucrado en el campo de los retardantes de llama de poliuretano durante muchos años, desarrollando productos retardantes de llama maduros de un solo componente para diferentes escenarios de aplicación, incluidos WPU, espuma de PU y cuero de PU. No necesita crearlo usted mismo, no necesita preocuparse por la compatibilidad, simplemente agréguelo y úselo.
Para espuma de PU, ofrecemos series retardantes de llama de fósforo rojo encapsulado (FRP-950X, etc.) con baja carga y excelente formación de carbón; Cuando se combina con ADP, el espesor del carbonizado puede superar los 70 mm. Para recubrimientos y cuero de PU, hemos modificado MCA (MCA-B) con excelente dispersión, sin extracción y buena compatibilidad con la resina; la adición directa logra la calificación V-0. Para sistemas que requieren mayor resistencia a la temperatura, el retardante de llama organofosforado modificado WADP-10 tiene una temperatura de descomposición térmica superior a 350 °C, con propiedades antiamarilleo y sin extracción, adecuado para TPU y otros escenarios de procesamiento de alta temperatura.
No es necesario que se esfuerce por crear compuestos: simplemente elija el producto adecuado, agréguelo y úselo.
