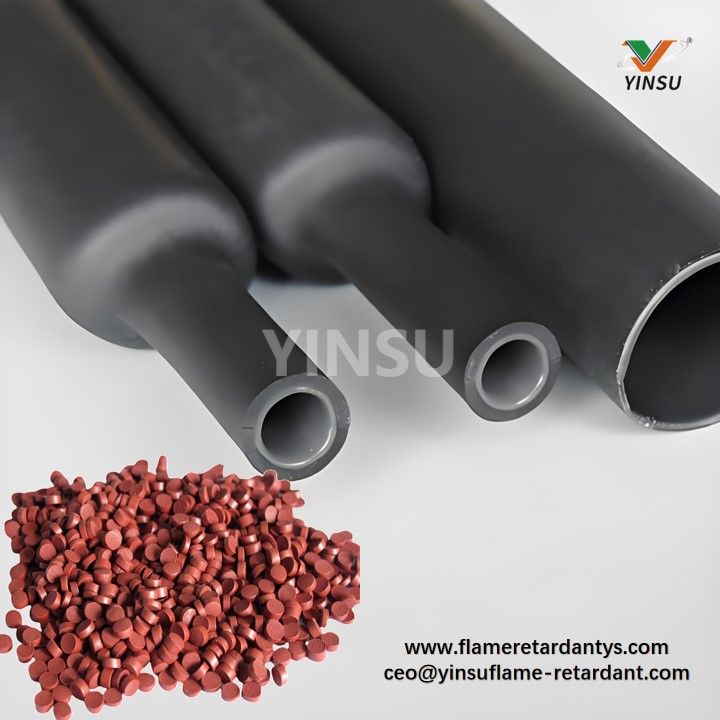

Elección del termorretráctil retardante de llama adecuado: una guía de tipos, estándares y ciencia de materiales
En los paisajes de alto riesgo de los arneses de cableado de alto voltaje para vehículos de nueva energía (NEV), , bastidores de servidores de centros de datos y gabinetes eléctricos de tránsito ferroviario , especificar el tubo termorretráctil retardante de llama (FR) incorrecto no es solo un descuido: es una responsabilidad. Una sola falla puede desencadenar riesgos en cascada: cortocircuitos en las baterías de los vehículos eléctricos, peligros de inhalación de humo en centros de datos cerrados o cortes de servicio en los sistemas ferroviarios. Con un laberinto de químicas de polímeros, estándares globales en evolución y formulaciones FR optimizadas para casos de uso específicos, ¿cómo se selecciona una solución que brinde protección confiable , no solo cumplimiento?
Esta guía está diseñada para ingenieros, científicos de materiales y especialistas en adquisiciones que necesitan ir más allá de las selecciones de 'marcar la casilla'. Nos sumergimos profundamente en la ciencia de los materiales de los sistemas FR, decodificamos estándares de rendimiento críticos y destacamos cómo los retardantes de llama sin halógenos (HFFR) avanzados resuelven desafíos industriales no resueltos, con un enfoque en las tecnologías patentadas de YINSU que redefinen la eficiencia de HFFR.
Más allá del polímero: un sistema de clasificación dual (con datos de rendimiento)
El rendimiento de los tubos termorretráctiles FR está determinado por dos componentes interdependientes: su polímero base (columna vertebral mecánica/térmica) y su sistema FR (núcleo de seguridad contra incendios). Comprender sus sinergias no es negociable para una selección específica.

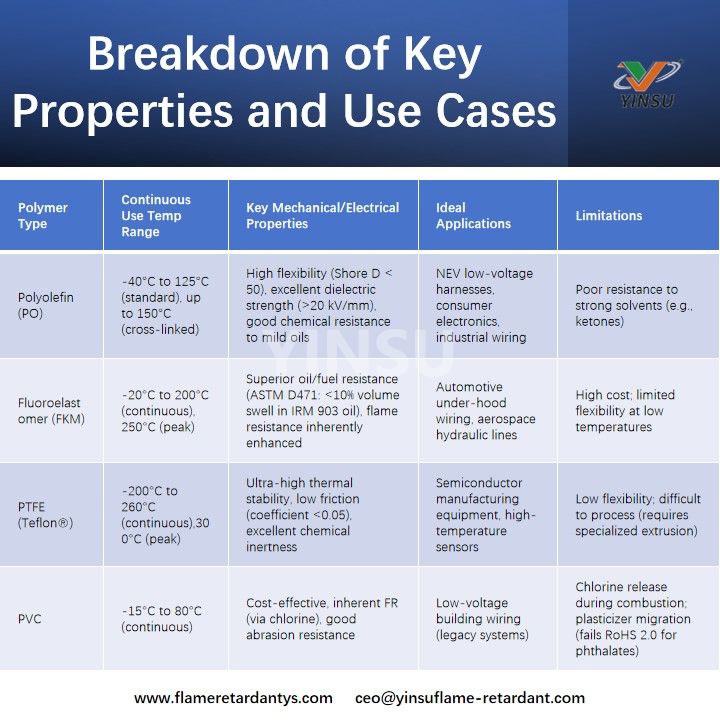

1. Clasificación por material base (con métricas específicas de la aplicación)
Cada polímero está diseñado para distintas demandas ambientales y mecánicas. A continuación se muestra un desglose de las propiedades clave y los casos de uso que son importantes para los profesionales de la industria:
2. Clasificación por sistema retardante de llama (mecanismos y compensaciones)
El sistema FR dicta no solo los índices de inflamabilidad, sino también la densidad del humo (ASTM E662) , , la emisión de gases tóxicos (ISO 5659-2) y la retención de las propiedades del polímero después del procesamiento. A continuación se muestra una comparación técnica de los sistemas estándar de la industria:
Sistemas FR halogenados (bromo/antimonio)
Mecanismo : Inhibición en fase gaseosa: los radicales de bromo (Br•) interrumpen la reacción en cadena de combustión, el trióxido de antimonio (Sb₂O₃) actúa como sinérgico para amplificar la eficiencia del bromo.
Ventajas : Alta eficiencia de supresión de llamas con cargas bajas (5–12%), impacto mínimo en la procesabilidad del polímero.
Desventajas : Genera gas corrosivo de bromuro de hidrógeno (HBr) (pH < 3 cuando se condensa) que daña los componentes eléctricos, densidad de humo (Ds,4min) > 400 (ASTM E662), subproductos tóxicos (p. ej., dioxinas) en incendios a alta temperatura.
Riesgos regulatorios : Restringido en la UE (lista REACH SVHC para éter decabromodifenilo) y China (límites GB/T 2408-2021 sobre contenido de halógenos).

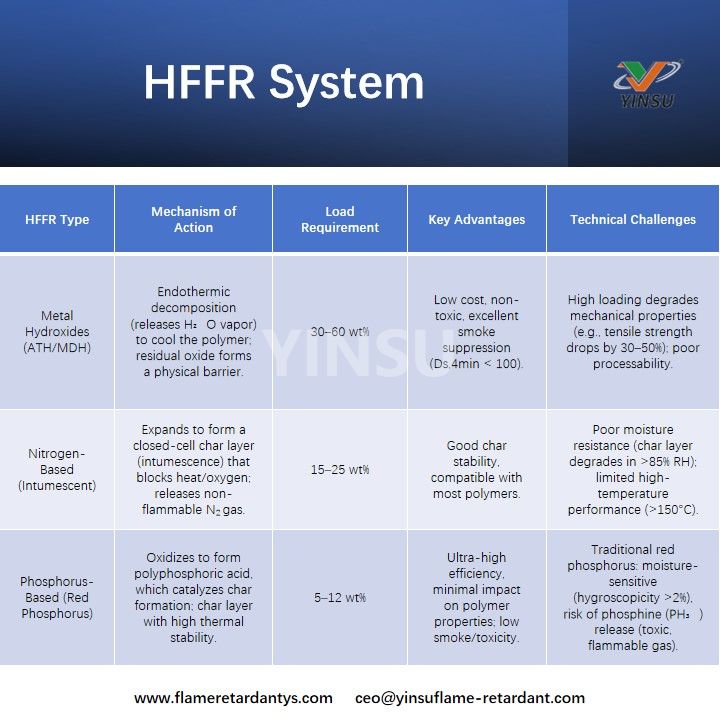

Sistemas FR libres de halógenos (HFFR) (el estándar moderno)
Impulsados por las regulaciones (RoHS 2.0, REACH, GB 30288-2013 de China) y la demanda del mercado de soluciones 'más seguras por diseño', los sistemas HFFR dependen de la acción de fase condensada (enfriamiento, carbonización) para suprimir las llamas.
Avance técnico de YINSU: fósforo rojo encapsulado FRP-950X
Para los tubos termorretráctiles FR a base de poliolefina, el tipo más utilizado en NEV, centros de datos y aplicaciones industriales, el fósforo rojo encapsulado FRP-950X de YINSU resuelve las limitaciones críticas de los sistemas HFFR tradicionales. No es sólo un aditivo FR, es una solución diseñada con precisión para aplicaciones de alto rendimiento.
¿Qué hace que el FRP-950X sea único?
El fósforo rojo tradicional requiere un tratamiento de superficie para mitigar la absorción de humedad y la liberación de PH₃, pero estos tratamientos a menudo degradan la dispersión o la estabilidad térmica. FRP-950X utiliza microencapsulación de polimerización in situ : una capa delgada y uniforme de resina modificada con epoxi que se adhiere a las partículas de fósforo, creando una barrera que:
Reduce la absorción de humedad a <0,3 % (frente a >2 % para el fósforo rojo sin tratar, según ASTM D570).
Elimina la liberación de PH₃ (<0,1 ppm durante la extrusión, según la prueba GC-MS).
Garantiza una uniformidad de dispersión superior al 95 % en poliolefina (frente al 70-80 % para el fósforo rojo recubierto convencional, mediante microscopía óptica).
Mecanismo de acción en tubos termorretráctiles
Cuando se expone a las llamas, el FRP-950X sufre una reacción protectora de tres pasos:
1. Oxidación : el fósforo se oxida a ácido polifosfórico (PPA) a 250-300°C.
2. Catálisis de carbón : PPA deshidrata la matriz de poliolefina, promoviendo la formación de una capa de carbón densa de células cerradas (grosor ~500 μm para una carga del 10% en peso).
3. Formación de barrera : la capa carbonizada bloquea la transferencia de calor al polímero subyacente (>80 % de reflexión del calor) y evita la liberación de volátiles inflamables, extinguiendo eficazmente la llama.

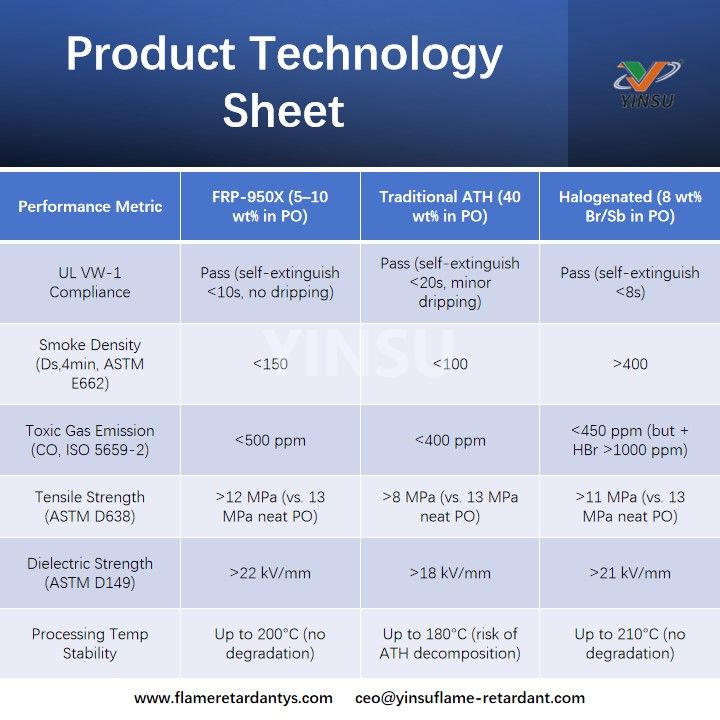

Datos de rendimiento específicos de la aplicación
Para los profesionales de la industria, 'eficiencia' significa resultados mensurables. A continuación se muestra cómo funciona el FRP-950X en casos de uso clave de termorretráctil:
Para requisitos de halogenados: de YINSU Masterbatches de bromo y antimonio
Si bien HFFR es el futuro, YINSU aún admite aplicaciones heredadas con masterbatches de bromo y antimonio . Formulados con decabromodifeniletano (DBDPE, que cumple con REACH) de alta pureza y Sb₂O₃ de tamaño nanométrico, estos masterbatches ofrecen:
Dispersión uniforme (tamaño de partícula <1 μm) para evitar rupturas dieléctricas.
Cumple con UL VW-1 con una carga del 6 al 8 % en peso.
Baja migración (<0,1 % después de 1000 h a 85 °C/85 % HR) para garantizar un rendimiento a largo plazo.
Decodificación de estándares críticos: lo que los profesionales de la industria necesitan saber
El cumplimiento no se trata sólo de pasar una prueba, sino de hacer coincidir el estándar con el perfil de riesgo de su aplicación. A continuación se muestra un desglose técnico de las normas más relevantes para los tubos termorretráctiles FR:
1. UL 224 (tubos aislantes)
Alcance : Define los requisitos para tubos termorretráctiles extruidos, incluida la resistencia a las llamas, la rigidez dieléctrica y la resistencia térmica.
Prueba clave para FR : Prueba de llama (Cláusula 11): las muestras se exponen a una llama de 125 mm durante 10 segundos, deben autoextinguirse en 30 segundos, sin que la llama se propague a los extremos de los tubos.
Por qué es importante : UL 224 es la base para los mercados de América del Norte; sin él, los tubos no se pueden utilizar en equipos eléctricos listados por UL.
2. UL VW-1 (Prueba de cables verticales)
o Encendido en 10 segundos, tiempo máximo de autoextinción de 30 segundos.
o No hay gotas llameantes que enciendan un indicador de algodón (colocado 305 mm debajo de la muestra).
o No hay carbonización que se extienda >25 mm desde el recorrido de la llama.
3. IEC 60695 (Pruebas de hilo incandescente)
Alcance : Crítico para entornos cerrados (p. ej., centros de datos, paquetes de baterías para vehículos eléctricos) donde la 'ignición de superficie caliente' es un riesgo (p. ej., debido a una resistencia defectuosa).
Pruebas clave :
o GWIT (temperatura de ignición del hilo incandescente) : la temperatura más baja a la que la muestra se enciende y arde durante >30 segundos. Los tubos de PO formulados con FRP-950X alcanzan una GWIT >850 °C (frente a 775 °C para los PO formulados con ATH).
o GWFI (Índice de inflamabilidad del alambre incandescente) : la temperatura más alta a la que la muestra no se enciende ni arde durante >10 segundos. Los tubos formulados con FRP-950X cumplen con GWFI 960°C.
4. Estándares emergentes para HFFR
China GB/T 2408-2021 : limita el contenido de halógenos a <0,1 % (Cl) y <0,09 % (Br) para la certificación 'libre de halógenos'.
UE EN 60695-11-10 : Requiere pruebas de toxicidad del humo (NOx, SOx, HCl) para las tuberías utilizadas en el transporte público (trenes, autobuses).
El marco de selección de ingeniería: de las especificaciones a la solución
La selección de tubos termorretráctiles FR requiere alinear las propiedades del material con los factores estresantes únicos de su aplicación. A continuación se muestra un marco paso a paso para evitar sobreespecificar (costoso) o subespecificar (arriesgado):
1. Definir límites de temperatura de funcionamiento
o Compartimentos de batería NEV (60–80°C): PO estándar (T g ~-20°C) con FRP-950X.
o Aplicaciones de vehículos eléctricos debajo del capó (120–150 °C): PO reticulado (T g ~-30 °C) o FKM con FRP-950X.
Temperatura máxima : tenga en cuenta eventos transitorios (p. ej., picos de carga de la batería, cortocircuitos). La capa de carbón del FRP-950X permanece estable hasta 600 °C, lo que permite ganar un tiempo crítico para que se activen los sistemas de seguridad.
2. Mapear la exposición ambiental
Productos químicos/aceites : Para el contacto con combustible (p. ej., líneas de combustible para automóviles), FKM + FRP-950X es ideal (hinchazón del aceite ASTM D471 <8%). Para productos químicos suaves (por ejemplo, refrigerantes), PO + FRP-950X funciona.
Humedad/humedad : la encapsulación de FRP-950X resiste la hidrólisis: los tubos mantienen la rigidez dieléctrica (>20 kV/mm) después de 1000 h a 85 °C/85 % de humedad relativa (en comparación con los tubos formulados con ATH, que caen a <15 kV/mm).
Exposición a los rayos UV : para aplicaciones en exteriores (p. ej., cableado de paneles solares), agregue un estabilizador UV (p. ej., estabilizadores de luz de aminas impedidas, HALS) a PO + FRP-950X; mantiene la flexibilidad (alargamiento >150 %) después de 2000 h de exposición a los rayos UV (ISO 4892-3).
3. Priorizar el rendimiento mecánico y eléctrico
Resistencia a la abrasión : Para cableado en entornos de alta vibración (p. ej., rieles), utilice PO + FRP-950X reticulado.
Rigidez dieléctrica : para aplicaciones de alto voltaje (p. ej., arneses EV de 400 V), el PO formulado por FRP-950X entrega >22 kV/mm, superando el requisito de 18 kV/mm para UL 224.
4. Alinearse con el cumplimiento global
América del Norte : Centrarse en UL 224 y VW-1: FRP-950X garantiza el cumplimiento con una carga mínima.
UE : Priorice REACH (sin SVHC) y EN 60695 (GWIT >800 °C): FRP-950X cumple totalmente.
China : Cumple con GB/T 2408-2021 (libre de halógenos) y GB 30288-2013 (toxicidad por humo). FRP-950X supera ambos.
Conclusión: socio para la excelencia técnica
Elegir tubos termorretráctiles FR es una decisión crítica para la seguridad que exige más que una búsqueda en el catálogo: requiere una comprensión profunda de la ciencia de los materiales, los mecanismos FR y los riesgos específicos de la aplicación. YINSU no sólo suministra aditivos FR, actuamos como su socio técnico:
Formulación personalizada : adapte la encapsulación o carga de FRP-950X a sus objetivos de polímero (PO, FKM) y rendimiento.
Soporte de pruebas : ayude con las pruebas de certificación UL/VW-1/IEC (proporcionamos muestras previamente probadas para acelerar su validación).
Estabilidad de la cadena de suministro : Con una capacidad anual de 10 000 toneladas para FRP-950X, garantizamos una entrega constante, algo fundamental para proyectos de centros de datos o NEV de gran volumen.
¿Listo para mejorar el rendimiento de sus tubos termorretráctiles FR? Póngase en contacto con nuestro equipo técnico hoy para analizar su aplicación, solicitar una muestra personalizada o acceder a nuestra biblioteca completa de datos de prueba.
