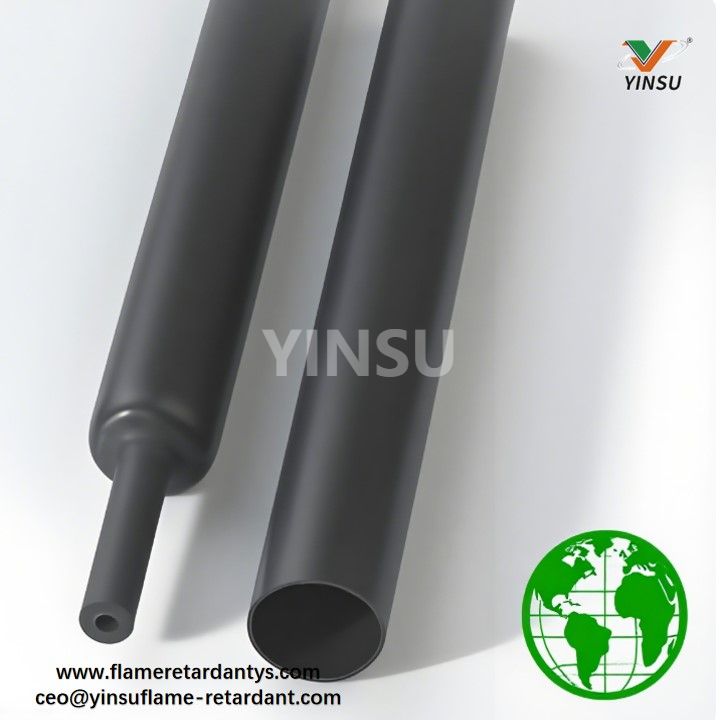

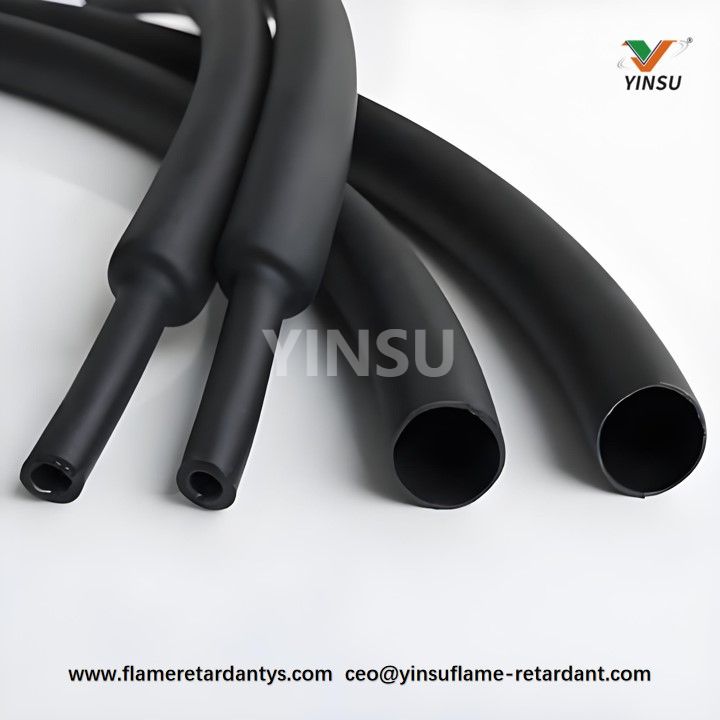

Más allá de la contracción: resolución de desafíos comunes en la formulación de tubos termorretráctiles retardantes de llama
'Lograr un retardo de llama perfecto sin comprometer otras propiedades es el santo grial para los fabricantes de termorretráctiles', pero para los ingenieros que diseñan tubos para arneses de alto voltaje NEV de 800 V o bastidores de servidores de centros de datos , este 'grial' no es solo un objetivo: es un requisito no negociable. Una formulación que pasa UL VW-1 pero pierde el 30% de su resistencia a la tracción, o que cumple con RoHS pero obstruye las matrices de extrusión, falla en el uso en el mundo real.
La formulación de tubos termorretráctiles retardantes de llama (FR) se trata menos de 'equilibrar' propiedades y más de eliminar compensaciones , una hazaña que exige una profunda experiencia en química de polímeros, dispersión de aditivos y factores estresantes específicos de la aplicación. En YINSU FLAME RETARDANT, hemos resuelto estos problemas para más de 100 fabricantes de termorretráctiles en todo el mundo, aprovechando las químicas FR de alta eficiencia y la ingeniería personalizada para convertir los dolores de cabeza de las formulaciones en ventajas competitivas. A continuación, desglosamos los cinco desafíos de formulación más críticos (con datos concretos sobre su impacto) y las soluciones probadas en el campo que brindan tanto cumplimiento como rendimiento.
I. Los desafíos comunes en la formulación de tubos termorretráctiles (con impacto específico de la industria)
Para los científicos de materiales e ingenieros de producción, el 'compromiso' no es abstracto: se traduce en lotes desechados, auditorías de clientes fallidas o incluso fallas en el campo. Así es como se desarrolla cada desafío en la fabricación del mundo real:
1. Equilibrio entre las propiedades mecánicas y el retardo de llama: la 'trampa de la fragilidad'
Los FR tradicionales (p. ej., hidróxido de aluminio no modificado/ATH) requieren una carga del 30 al 60 % en peso para cumplir con UL VW-1; esto aplasta la flexibilidad y durabilidad de la matriz polimérica. Por ejemplo:
Un tubo termorretráctil de poliolefina (PO) estándar pierde entre el 40 y el 50 % de su resistencia a la tracción (de 13 MPa a <8 MPa, ASTM D638) cuando se carga con un 45 % de ATH.
El alargamiento en la rotura cae del 300% (PO puro) a <100%, lo que hace que el tubo sea propenso a agrietarse durante la instalación (por ejemplo, doblarse alrededor de los terminales de la batería NEV).
La resistencia al impacto cae en un 60% (impacto con muesca IZOD: 2,5 kJ/m² frente a 6,2 kJ/m² para PO puro), sin cumplir con los requisitos de 'durabilidad por vibración' automotrices (ISO 16750-3).
Esto no es sólo un problema de calidad, sino también de costos: los tubos quebradizos aumentan las tasas de desperdicio de producción entre un 15% y un 20% debido al agrietamiento posterior a la extrusión.
2. Procesamiento versus retardo de llama: la 'pesadilla del flujo y la dispersión'
Los aditivos FR mal dispersos o incompatibles descarrilan dos pasos críticos: la extrusión y la reticulación.
Problemas de extrusión : las partículas FR aglomeradas (p. ej., hidróxido de magnesio/MDH no modificado) crean defectos en la superficie (rayones, picaduras) y aumentan la presión del troquel entre un 25 y un 30 % , lo que reduce la velocidad de la línea de 20 m/min a <15 m/min.
Ineficiencias de reticulación : los FR halogenados (p. ej., éter decabromodifenilo) pueden reaccionar con agentes reticulantes de peróxido, reduciendo la densidad de reticulación entre un 15% y un 20% . Esto conduce a índices de contracción inconsistentes (p. ej., tubería de 2:1 que se contrae a 1,8:1) y auditorías dimensionales fallidas.

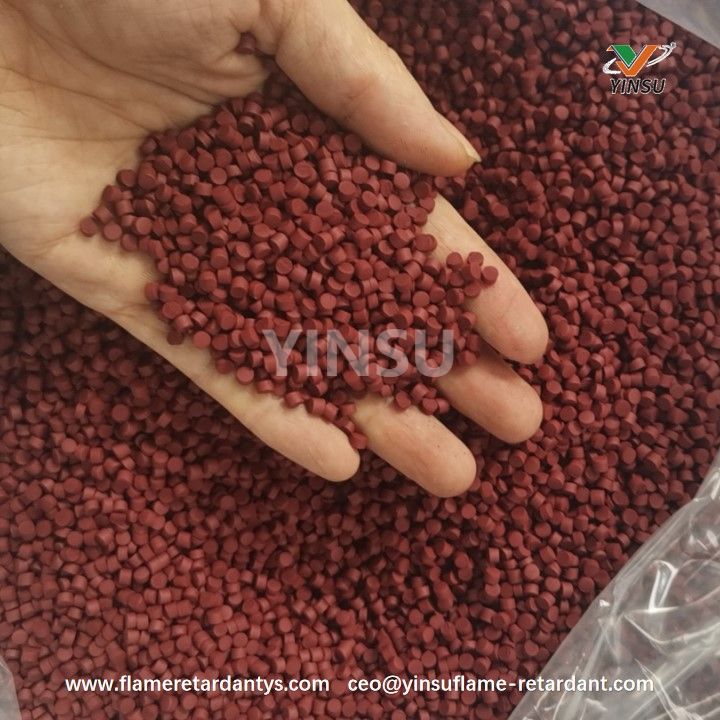

Polvo y riesgos de seguridad : Los polvos FR mezclados en seco (por ejemplo, fósforo rojo) generan polvo, lo que aumenta los riesgos de exposición de los trabajadores y requiere costosas mejoras de ventilación.
3. Propiedades eléctricas frente a retardo de llama: el 'riesgo de fallo del aislamiento'
La función principal de los tubos termorretráctiles es el aislamiento eléctrico, y muchos FR lo socavan. Para aplicaciones de alto voltaje (p. ej., arneses EV de 800 V):
El ATH de alta carga reduce la rigidez dieléctrica entre un 20% y un 25% (de 22 kV/mm a <17 kV/mm, ASTM D149), lo que genera riesgo de formación de arcos.
Los FR halogenados (bromo-antimonio) aumentan la tangente de pérdida dieléctrica (tanδ) a 1 kHz de 0,001 (PO puro) a 0,005, lo que provoca una acumulación de calor en circuitos de alta corriente.
Los FR mal dispersos crean 'microhuecos' en la matriz polimérica, lo que reduce la resistividad del volumen entre 3 y 4 órdenes de magnitud (de 10⊃1;⁴ Ω·cm a 10⊃1;⁰ Ω·cm), incumpliendo los estándares IEC 60093.
4. Presión ambiental y regulatoria: más allá del cumplimiento 'marcar la casilla'
Las regulaciones actuales no se refieren sólo a 'libre de halógenos': exigen niveles bajos de humo, baja toxicidad y trazabilidad total.
ALCANCE DE LA UE : Más de 10 FR (por ejemplo, ciertos compuestos bromados) están en la lista SVHC, lo que requiere una costosa sustitución.
China GB 30288-2013 : exige una densidad de humo (Ds,4 min) <200 (ASTM E662) y gases tóxicos (HCl) <50 ppm (ISO 5659-2); los tubos tradicionales a base de PVC (con cloro) no pueden cumplir.
Requisitos OEM de NEV : Marcas como Tesla y BYD ahora exigen datos de sostenibilidad 'desde la cuna hasta la puerta', descartando los FR con altas huellas de carbono (por ejemplo, trióxido de antimonio importado).
5. Rentabilidad: la 'estricción de materias primas'
El aumento de los precios de las materias primas FR críticas (por ejemplo, el trióxido de antimonio aumentó un 40% interanual, 2023-2024) y los desechos de formulaciones deficientes están erosionando los márgenes.
Las formulaciones tradicionales de ATH/MDH requieren entre 2 y 3 veces más volumen de aditivo, lo que aumenta los costos de envío y almacenamiento.
Las mezclas importadas de bromo y antimonio añaden entre un 15% y un 20% a los costos de las materias primas (en comparación con las alternativas de origen local) y conllevan riesgos en la cadena de suministro (por ejemplo, aranceles comerciales).
La chatarra por problemas de procesamiento (por ejemplo, defectos superficiales) agrega entre $0,05 y $0,10 por metro a los costos de producción; para una tirada de 100.000 metros, eso supone entre $5.000 y $10.000 en ingresos perdidos.
II. Soluciones innovadoras para romper con las compensaciones (con los diferenciadores técnicos de YINSU)
La clave para resolver estos desafíos no es el 'compromiso': son sistemas FR diseñados que funcionan con el polímero, no en contra de él. A continuación se muestran las soluciones que hemos validado en más de 100 pruebas de clientes:
1. FR de alta eficiencia: más protección, menos carga
Al cambiar a productos químicos FR ultraeficientes, los fabricantes reducen los niveles de carga entre un 50% y un 70%, preservando las propiedades del polímero y cumpliendo con los estándares.
Resistencia a la tracción retenida en >90 % (12+ MPa, frente a <8 MPa con ATH).
Elongación de rotura >250 % (frente a <100 % con ATH), superando las pruebas de flexión de automóviles.
Rigidez dieléctrica >21 kV/mm, que cumple con los requisitos del arnés EV de 800 V.
2. Tecnología de modificación de superficies: procesamiento más fluido, calidad constante
Los rellenos FR de superficie modificada de YINSU eliminan los problemas de dispersión y agilizan la producción:
MDH tratado con silano : un agente acoplador de silano une partículas de MDH a poliolefinas, lo que reduce la aglomeración en un 90 % (tamaño de partícula <5 μm, frente a más de 20 μm para MDH no modificado). Este:
Reduce la presión del troquel en un 20% , lo que aumenta la velocidad de la línea de extrusión a más de 20 m/min.
Elimina los defectos superficiales, reduciendo las tasas de desperdicio a <5%.
Mejora la eficiencia de reticulación (el consumo de peróxido se reduce en un 10%), asegurando índices de contracción consistentes (±0,05).

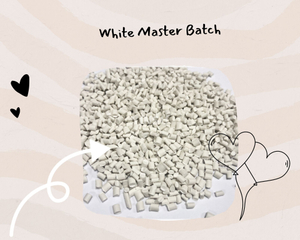

Masterbatches libres de polvo : Todos los YINSU FR se suministran como masterbatches granulados (p. ej., bromo-antimonio Sb-01), lo que elimina la exposición al polvo y simplifica la manipulación del material.
3. Sistemas Sinérgicos: 1+1 > 2 Rendimiento
Las mezclas FR sinérgicas de YINSU combinan dos o más productos químicos para mejorar la seguridad y reducir los costos. Por ejemplo:
Densidad de humo (Ds,4 min) <150 (ASTM E662): 30 % más baja que FRP-950X solo.
Gas tóxico (CO) <400 ppm (ISO 5659-2), que cumple con los requisitos de baja toxicidad del centro de datos.
Ahorro de costes del 10 al 15 % (frente al uso de fósforo solo), ya que los aditivos de nitrógeno son más económicos.
Sinergia libre de halógenos para FKM : para tubos de FKM de alta temperatura (p. ej., debajo del capó de un automóvil), la mezcla de FRP-950X con sílice de tamaño nanométrico (K100 de YINSU) mantiene el rendimiento de FR (aprobación UL VW-1) en uso continuo a 120 °C, sin comprometer la resistencia al aceite (hinchazón de aceite ASTM D471 <8%).
4. Formulaciones personalizadas: adaptadas a su polímero y aplicación
No hay dos polímeros (EVA, PE, FKM, PTFE) que se comporten igual: los FR 'de talla única' fallan. El proceso personalizado de YINSU incluye:
1. Auditoría de polímeros : probamos el MFI (índice de flujo de fusión), la Tg (temperatura de transición vítrea) y la cinética de reticulación de su polímero base para identificar riesgos de compatibilidad.
2. Mapeo de aplicaciones : alineamos el rendimiento de FR con su uso final (por ejemplo, los arneses de vehículos eléctricos de 800 V necesitan una alta rigidez dieléctrica, el transporte ferroviario necesita poco humo).
3. Creación de prototipos y pruebas : Suministramos prototipos de 5 a 10 kg para sus pruebas de extrusión, con datos completos sobre el rendimiento, las propiedades mecánicas y la procesabilidad de FR.
Ejemplo: Para un cliente que fabrica termorretráctiles a base de EVA para paneles solares, desarrollamos una mezcla personalizada de masterbatch de bromo y antimonio que:
Pasa UL VW-1 e IEC 60695 GWIT >850°C.
Conserva el 90 % de elongación después de 2000 h de exposición a los rayos UV (ISO 4892-3).
Cuesta un 12% menos que su formulación anterior basada en ATH.
III. Estudio de caso: EVA Tubo termorretráctil: de la crisis de costos a un aumento de margen del 20 %
Un importante fabricante asiático de termorretráctiles se enfrentó a un dilema crítico: sus tubos basados en EVA (para electrónica de consumo) utilizaban un sistema FR tradicional de bromo-antimonio que:
Se basó en trióxido de antimonio importado (costoso, riesgos para la cadena de suministro).
Se requiere una carga del 20 al 30 % en peso para pasar UL VW-1, lo que reduce el MFI en un 30 % (extrusión lenta).
Tenía una tasa de desperdicio del 18 % debido a defectos superficiales.
Al asociarnos con YINSU, desarrollamos un masterbatch personalizado de bromo y antimonio ( Sb-01 ) :
Actualización de la formulación : optimizamos el tamaño de las partículas de antimonio a 500 nm (frente a 2 μm en su mezcla anterior) y agregamos un dispersante, reduciendo la carga al 8 % en peso mientras mantenemos el cumplimiento de UL VW-1.
Ahorro de costos : el abastecimiento local de antimonio (en comparación con el importado) + una menor carga redujo los costos de materia prima en un 25 %..
Mejoras en el proceso : el MFI aumentó de 5 g/10 min a 7 g/10 min, lo que aumentó la velocidad de extrusión en un 15 % y la tasa de desechos se redujo al 6 %.
Resultado: el margen del cliente sobre la tubería EVA aumentó en un 20% y eliminaron la dependencia de la cadena de suministro del antimonio importado.
IV. Conclusión: deje de hacer concesiones: diseñe la formulación perfecta
La formulación de tubos termorretráctiles retardantes de llama no tiene por qué ser una elección entre rendimiento FR, resistencia mecánica o costo. Con el socio FR adecuado, uno que combine experiencia en química, conocimiento de aplicaciones e ingeniería personalizada, puede crear tubos que superen los estándares y las expectativas de sus clientes.
En YINSU FLAME RETARDANT, no solo vendemos aditivos: solucionamos problemas. Nuestro equipo técnico trabaja con usted desde la auditoría de la formulación hasta el aumento de la producción, brindándole:
Prototipado gratuito para pruebas de extrusión.
Informes de prueba completos (UL VW-1, IEC 60695, propiedades mecánicas/eléctricas).
Estabilidad de la cadena de suministro (capacidad anual de 10.000 toneladas para FRP-950X y masterbatch de bromo-antimonio).
¿Listo para romper con los compromisos de formulación y construir un mejor tubo termorretráctil?
Solicite una consulta técnica gratuita y una muestra hoy.
