PA6 Formulaciones y procesos de modificación para paquetes de baterías de litio
Para aplicaciones de paquetes de baterías de litio, PA6 (Nylon 6) requiere modificaciones específicas para cumplir con sus estrictas demandas, que incluyen principalmente alta retardancia de llama, excelente resistencia mecánica, buena estabilidad dimensional, resistencia al electrolito, resistencia a altas temperaturas y aislamiento eléctrico.
I. Direcciones de modificación básicas y conceptos de formulación
1. Modificación del retardante de llama (FR-PA6):
Objetivo: lograr la clasificación UL 94 V-0 (generalmente requerida con un espesor de 0,8 mm o 1,6 mm), la base de seguridad para componentes estructurales como soportes y carcasas de paquetes de baterías.
Sistemas retardantes de llama comunes:
Sistema sinérgico de bromo-antimonio: por ejemplo, éter decabromodifenilo/decabromodifeniletano + trióxido de antimonio. Alta eficiencia, costo relativamente bajo, pero enfrenta una presión ambiental significativa, riesgos de floración y requiere atención a la estabilidad térmica.
Sistema retardante de llama de fósforo y nitrógeno libre de halógenos: por ejemplo, fosfinatos (sal de aluminio, sal de calcio, etc.), retardantes de llama intumescentes de fósforo y nitrógeno, polifosfato de amonio. Buen perfil ambiental, baja toxicidad del humo, que representa la dirección principal del desarrollo. Sin embargo, los niveles de adición suelen ser altos (15-30%), lo que puede afectar significativamente las propiedades mecánicas y el flujo, y los costos son más altos. Es necesaria una selección cuidadosa de variedades con buena compatibilidad y resistencia a la floración con PA6.
Hidróxidos metálicos: por ejemplo, hidróxido de aluminio, hidróxido de magnesio. Respetuoso con el medio ambiente y no tóxico, pero requiere niveles de adición extremadamente altos (>50 %) para alcanzar V-0, lo que compromete gravemente las propiedades mecánicas y el flujo, por lo que se utiliza menos en PA6.
Puntos clave de formulación:
La compatibilidad del retardante de llama con la matriz y otros aditivos es crucial para evitar la migración y la floración, que afectan el rendimiento y la apariencia.
Es necesaria la adición de sinergistas retardantes de llama (p. ej., a base de antimonio para sistemas bromados) o agentes antigoteo (p. ej., PTFE) para mejorar la eficiencia del retardante de llama y evitar goteos fundidos.
Es esencial equilibrar la relación entre la eficiencia del retardante de llama y las propiedades mecánicas, el flujo y el costo.
2. Modificación del refuerzo (Reforzado PA6):
Objetivo: aumentar la resistencia, la rigidez, la estabilidad dimensional, la resistencia al calor (HDT) y reducir la deformación de la carcasa.
Materiales de refuerzo comunes:
Fibra de vidrio: la más utilizada. Los niveles de adición suelen oscilar entre el 15% y el 50% (comúnmente entre el 20% y el 35%). Mejora significativamente la resistencia, rigidez, HDT y estabilidad dimensional.
Rellenos minerales: por ejemplo, talco, mica, carbonato de calcio. Principalmente mejora la rigidez, la estabilidad dimensional y reduce los costos; la mejora en la resistencia es menos pronunciada en comparación con la fibra de vidrio. A veces se utiliza en combinación con fibra de vidrio.
Puntos clave de formulación:
La longitud de la fibra de vidrio y el tratamiento superficial (agente de acoplamiento de silano) influyen en gran medida en las propiedades finales. Una buena unión interfacial es clave.
El alto contenido de fibra de vidrio reduce la tenacidad y aumenta la tendencia a la deformación. Es necesaria la optimización del contenido y la distribución de fibra de vidrio.
Las masillas deben estar secas, con granulometría y tratamiento superficial adecuados para evitar aglomeraciones.

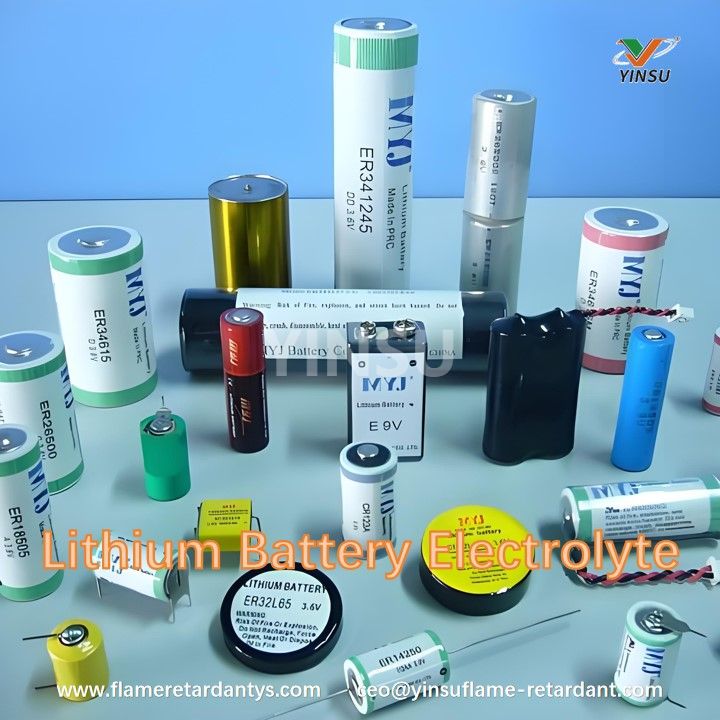

3. Modificación de la resistencia del electrolito:
Objetivo: resistir la hinchazón, la corrosión y la degradación del rendimiento causadas por el electrolito de la batería de litio (normalmente una mezcla de carbonato que contiene LiPF6, por ejemplo, EC/DMC/EMC).
Métodos de modificación:
Selección de resina base: PA6 en sí tiene cierta resistencia química pero es insuficiente. Considere la modificación del copolímero o el uso de nailon semiaromático (p. ej., PA6T, PA9T) como matriz o componente de mezcla, ya que su resistencia a los electrolitos es muy superior a la del PA6 puro.
Agregue compatibilizadores/estabilizadores: incorpore compatibilizadores o agentes químicos de resistencia a la corrosión específicos para mejorar la interfaz entre PA6 y retardantes de llama/rellenos, reduciendo las rutas de penetración de electrolitos.
Alta cristalinidad/reticulación: aumentar la cristalinidad (mediante agentes nucleantes, optimización de procesos) o introducir una ligera reticulación puede mejorar la resistencia química.
Tratamiento/revestimiento de superficie: aplicar un revestimiento resistente a electrolitos en la superficie de la pieza es otro enfoque (no una modificación del material per se).
Puntos clave de la formulación: Este es uno de los mayores desafíos para el PA6 utilizado en paquetes de baterías. Es esencial realizar pruebas estrictas de inmersión de electrolitos (p. ej., remojo a 85 °C durante 7 días o más), para evaluar el cambio de peso, la retención de las propiedades mecánicas (tracción/impacto), cambios de apariencia, etc.
4. Modificación de endurecimiento:
Objetivo: Mantener la tenacidad a bajas temperaturas o bajo impacto, evitando fracturas frágiles, especialmente para piezas con encajes rápidos o propensas a impactos.
Agentes endurecedores comunes:
POE-g-MAH, EPDM-g-MAH: Elastómeros de poliolefina injertados con anhídrido maleico, con buena compatibilidad con PA6, que ofrecen un efecto endurecedor significativo.
SEBS-g-MAH: Copolímero en bloque estirénico hidrogenado injertado, que ofrece mejor resistencia al envejecimiento.
Puntos clave de la formulación:
Los agentes endurecedores reducen la resistencia, la rigidez y la HDT, y pueden afectar el retardo de llama. Es necesaria una selección cuidadosa del tipo y nivel de adición (normalmente entre un 5% y un 15%) para encontrar el equilibrio óptimo.
Una buena dispersión y unión interfacial son claves para reforzar la eficacia.
5. Modificación de la resistencia al envejecimiento térmico/alta temperatura:
Objetivo: Mejorar la retención de propiedades en entornos de alta temperatura a largo plazo (por ejemplo, las temperaturas internas del paquete de baterías pueden alcanzar 80-100 °C).
Métodos de modificación:
Modificación del refuerzo: el relleno de fibra de vidrio/mineral aumenta significativamente el HDT y la resistencia a altas temperaturas.
Adición de estabilizadores térmicos: por ejemplo, sales de cobre (mezcla de yoduro de cobre/yoduro de potasio), combinaciones de antioxidantes de fenol impedido/fosfato. Retrasa eficazmente la degradación oxidativa a alta temperatura, manteniendo las propiedades mecánicas y la estabilidad del color.
Puntos clave de la formulación: El sistema estabilizador de calor debe ser compatible con el sistema retardante de llama para evitar interferencias y fallas mutuas.
6. Modificación del rendimiento eléctrico:
Objetivo: Mantener o mejorar el aislamiento (alto volumen/resistividad de la superficie), reducir el riesgo de fuga de corriente, mejorar el CTI (índice de seguimiento comparativo) para cumplir con los requisitos del paquete de baterías de alto voltaje (que generalmente requieren CTI ≥ 400 V, preferiblemente ≥ 600 V).
Métodos de modificación:
Evite las cargas conductoras: por ejemplo, negro de carbón y polvos metálicos.
Seleccione sistemas retardantes de llama de alto CTI: los retardantes de llama libres de halógenos (especialmente ciertos fosfinatos) generalmente tienen valores de CTI más altos que los sistemas de bromo-antimonio.
Controle los iones de impureza: los iones de impureza en las materias primas pueden reducir la resistividad y el CTI; son necesarias materias primas de alta pureza.
Agregue potenciadores de CTI: Ciertos aditivos especiales (p. ej., compuestos de silicio estructurados específicos, boratos) pueden ayudar a mejorar el CTI.
Puntos clave de la formulación: Las pruebas de CTI son obligatorias y deben considerarse en el diseño de la formulación.
II. Ejemplos típicos de formulación modificada PA6 (solo ejemplos, para , ajustes de referencia necesarios según requisitos específicos)

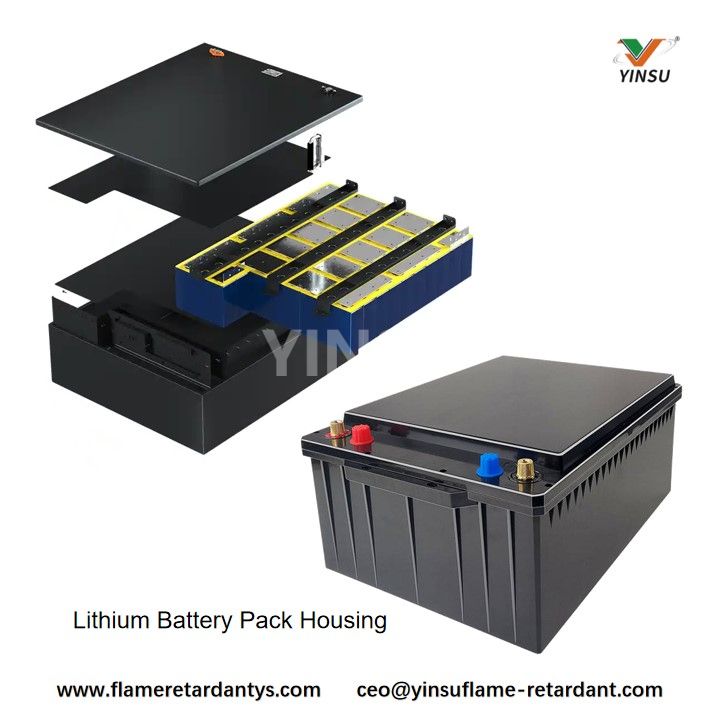

1. Alta rigidez, alto retardo de llama, tipo de resistencia básica de electrolitos (p. ej., carcasa inferior del paquete de baterías):
PA6 Resina base: 45-60%
Retardante de llama libre de halógenos (tipo fósforo-nitrógeno/fosfinato): 15-25%
Fibra de vidrio: 25-35%
Sinérgico retardante de llama/agente antigoteo (PTFE): 0,2-0,5%
Estabilizador de calor (Sal de cobre + Antioxidante): 0,5-1,5%
Lubricante/coadyuvante de procesamiento: 0,5-1%
(Opcional) Aditivo/Compatibilizador de Resistencia a Electrolitos: 1-3%
2. Tipo de alta tenacidad y alto retardo de llama (p. ej., cubierta superior del paquete de baterías, soportes a presión):
PA6 Resina base: 50-65%
Retardante de llama libre de halógenos: 15-25%
Agente endurecedor (POE-g-MAH): 8-12%
Fibra de vidrio: 15-25%
Sinérgico retardante de llama/agente antigoteo (PTFE): 0,2-0,5%
Estabilizador de calor: 0,5-1,5%
Lubricante: 0,5-1%

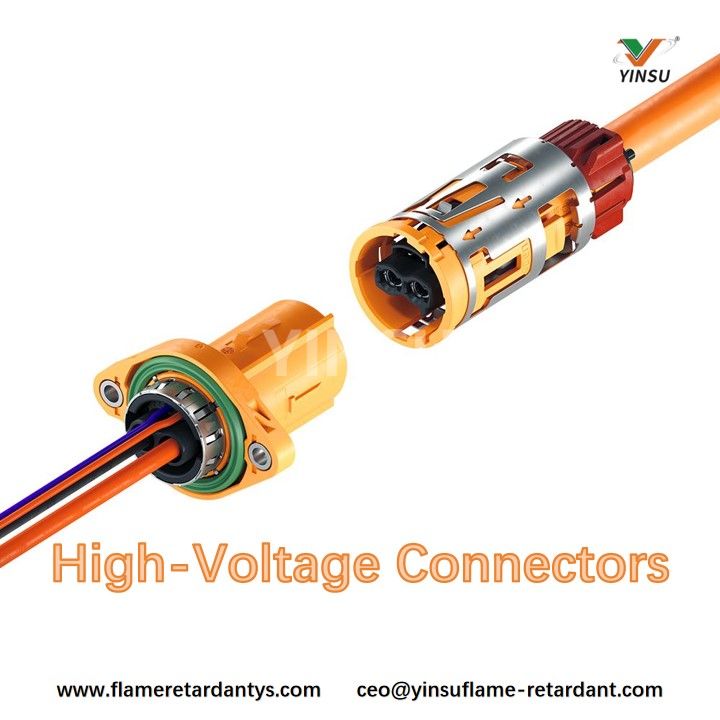

3. CTI alto, tipo de alta resistencia de electrolitos (conectores de alto voltaje, aisladores de barras colectoras):
PA6 o PA6/Base de mezcla semiaromática: 50-70%
Retardante de llama libre de halógenos y alto CTI: 15-25 %
Fibra de vidrio/Mineral: 20-30%
Potenciador de CTI: 1-3%
Aditivo especializado para resistencia a electrolitos: 2-5 %
Estabilizador de calor: 0,5-1,5%
Lubricante: 0,5-1%
III. Puntos clave del proceso
1. Secado:
¡Crucial! PA6 es altamente higroscópico. El contenido de humedad debe controlarse por debajo del 0,15% (preferiblemente <0,1%). De lo contrario, se producirá una grave degradación por hidrólisis durante el procesamiento a alta temperatura, lo que provocará una disminución del peso molecular, un deterioro del rendimiento (especialmente la tenacidad al impacto), burbujas, vetas de plata y otros defectos.
Condiciones de secado: Se recomiendan secadoras deshumidificadoras. Temperatura: 80-90°C, punto de rocío ≤ -40°C, tiempo: 4-6 horas. El espesor del lecho de material no debe ser excesivo. El material seco debe utilizarse inmediatamente o almacenarse temporalmente en una tolva sellada y calentada.
2. Compuesto por fusión (peletización):
Equipo: La extrusora de doble tornillo es la mejor opción, ya que ofrece una excelente mezcla y dispersión, con una configuración flexible de las zonas de proceso (alimentación, fusión, mezcla, ventilación, creación de presión).
Parámetros del proceso:
Temperatura: Se establece en función del punto de fusión PA6 (~220 °C) y la formulación. Generalmente, la zona de alimentación es más baja (~200°C), las zonas de fusión/mezcla son más altas (230-260°C), el cabezal del troquel es ligeramente más bajo (~240°C). Evite temperaturas excesivas (>280°C) y tiempos de residencia prolongados para evitar la degradación térmica, especialmente sensibles a retardantes de llama y agentes endurecedores.
Velocidad del tornillo: Evite una velocidad excesivamente alta y el alto cizallamiento y aumento de temperatura resultantes, al mismo tiempo que garantiza una fusión y mezcla completa. Equilibrar la eficacia de la producción y la dispersión.
Ventilación al vacío: ¡Muy recomendable! Instale respiraderos de vacío eficaces después de las zonas de fusión/mezcla para eliminar la humedad y los volátiles de bajo peso molecular (posiblemente de retardantes de llama, aditivos o productos de degradación), mejorando la pureza y el rendimiento del material.
Adición de fibra de vidrio/relleno: normalmente se agrega a través de un alimentador lateral en la zona media después de la fusión completa del polímero para reducir la rotura de la fibra. Asegure un buen sellado en el puerto de alimentación lateral.
Presión de fusión: Supervise y mantenga la estabilidad para garantizar una extrusión estable y un llenado uniforme.
3. Proceso de Moldeo (Principalmente Moldeo por Inyección):
Equipo: Máquina de moldeo por inyección de tipo tornillo. Seleccione el tonelaje apropiado (según el tamaño de la pieza y el área proyectada). Se recomienda una relación de compresión del tornillo entre 2,0 y 2,8.
Parámetros del proceso:
Temperatura del barril: Ligeramente inferior o similar a la temperatura de peletización. Normalmente en el rango de 230-260°C. La temperatura de la zona frontal puede ser ligeramente más alta para asegurar la plastificación, la temperatura de la zona trasera (boquilla) debe estar más cerca del punto de fusión para evitar el babeo. Los ajustes específicos dependen de la calidad del material, el espesor de la pieza y los ajustes de la estructura del molde.
Temperatura del molde: ¡Muy importante! Afecta la cristalinidad, la contracción, la apariencia y el estrés interno. Normalmente requiere una temperatura de molde alta (70-100°C). La alta temperatura del molde ayuda a:
Aumentar la cristalinidad → Mejor resistencia mecánica, resistencia al calor, resistencia química, estabilidad dimensional.
Reduzca la tensión interna → Reduzca el riesgo de deformación y agrietamiento posterior al moldeo (especialmente crucial para la resistencia a los electrolitos).
Mejorar la apariencia (brillo, reducir líneas de soldadura).
Favorecer el recubrimiento de fibra de vidrio en la capa superficial, reduciendo el protagonismo de la fibra.
Velocidad/presión de inyección: Generalmente use una velocidad media-alta para llenar cavidades complejas, pero evite un corte excesivo que cause degradación del material o una orientación excesiva de la fibra de vidrio. La presión y el tiempo de retención deben ser suficientes para compensar la contracción, pero evite niveles excesivos que causen tensiones internas elevadas y rebabas. El punto de conmutación de la presión de retención (interruptor V/P) necesita un ajuste preciso.
Contrapresión: Una contrapresión adecuada (3-10 bar) ayuda a la homogeneización, plastificación y ventilación del material fundido.
Velocidad de rotación del tornillo: Velocidad media, evitar el sobrecalentamiento.
Tiempo de enfriamiento: asegúrese de que la pieza esté completamente enfriada y configurada para reducir la deformación al desmoldar. El tiempo depende del espesor de la pared y de la temperatura del molde.
Postprocesamiento (recocido):
¡Recomendado! Especialmente para estructuras complejas de paredes gruesas o piezas que requieren alta estabilidad dimensional y baja tensión interna.
Propósito: Eliminar la tensión interna, promover la poscristalización, mejorar aún más la estabilidad dimensional y la resistencia al agrietamiento por tensión ambiental (beneficioso para la resistencia de los electrolitos).
Método: Coloque las piezas en un horno de aire caliente o en un baño de aceite a una temperatura ligeramente inferior a la HDT del material (normalmente 100-140 °C) durante un período basado en el espesor (1-4 horas o más), luego enfríe lentamente a temperatura ambiente.
IV. Control de calidad y pruebas clave
1. Inspección de Materias Primas: Especificaciones y pureza de resina, retardantes de llama, fibra de vidrio, aditivos, etc.
2. Inspección de pellets: apariencia, índice de flujo de fusión, contenido de humedad, clasificación de retardo de llama (UL 94), CTI, propiedades mecánicas básicas.
3. Inspección de piezas:
Dimensiones y apariencia: Tolerancias dimensionales, deformación/deformación, defectos superficiales (marcas de hundimiento, vetas plateadas, fibras prominentes, líneas de soldadura, etc.).
Propiedades mecánicas: Resistencia a la tracción, Resistencia/módulo de flexión, Resistencia al impacto Izod con muescas (temperatura ambiente y baja temperatura), HDT.
Retardante de llama: UL 94 (espesor especificado, por ejemplo, 0,8 mm, 1,6 mm, 3,0 mm), GWIT, GWFI (si es necesario).
Propiedades eléctricas: Resistividad de volumen, Resistividad de superficie, CTI.
Resistencia de electrolitos: ¡Prueba central! Sumerja las muestras/piezas en un electrolito específico (p. ej., LiPF6 1 M en EC:DMC:EMC=1:1:1) a temperatura elevada (p. ej., 85 °C) durante un período específico (p. ej., 7, 14, 28 días). Tasa de cambio de peso de prueba, retención de propiedades mecánicas (tracción/impacto), cambios de apariencia (hinchazón, decoloración, agrietamiento), cambio de resistencia de aislamiento, etc., antes y después de la inmersión. Los estándares pueden hacer referencia a especificaciones internas de los fabricantes de automóviles o de baterías.
Resistencia al envejecimiento térmico: Envejecimiento a largo plazo (p. ej., 1000 horas) con aire caliente a alta temperatura (p. ej., 130 °C), prueba de retención de propiedades.
Resistencia al choque térmico: simulación de ciclos de temperatura de uso de la batería.
(Opcional) Desgasificación: Evalúe la composición y cantidad de gases liberados por el material bajo alta temperatura o vacío, evitando efectos adversos en el rendimiento de la batería.
V. Resumen
El desarrollo de PA6 modificado para paquetes de baterías de litio es una tarea de ingeniería de sistemas que requiere una consideración exhaustiva de:
1. Definir el escenario de aplicación y los requisitos principales: ¿es carcasa, soporte, cubierta o aislante? ¿Cuál es el rendimiento prioritario (retardación de llama, resistencia, tenacidad, resistencia a electrolitos, CTI)?
2. Diseño cuidadoso de la formulación: Seleccionar sistemas retardantes de llama apropiados (la tendencia es que no contengan halógenos), sistemas de refuerzo, agentes endurecedores, estabilizadores y otros aditivos funcionales, y evaluar rigurosamente la resistencia de los electrolitos.
3. Control estricto del proceso: el secado minucioso es un requisito previo, la combinación/peletización optimizada (tornillo doble + ventilación al vacío) y el moldeo por inyección (especialmente la alta temperatura del molde y el posible recocido) son claves para garantizar el rendimiento final de la pieza.
4. Implementación de estándares de prueba estrictos: Validación especialmente completa frente a requisitos especiales para aplicaciones de baterías de litio (UL 94 V-0, CTI, envejecimiento por resistencia al electrolito).
Se recomienda colaborar con preparadores profesionales. Por lo general, poseen plataformas de formulación maduras, capacidades de prueba rigurosas y una amplia experiencia en aplicaciones, lo que les permite proporcionar soluciones de materiales PA6 modificados y adaptados a necesidades específicas de diseño de paquetes de baterías.
