¿Cómo pueden los retardantes de llama a base de fósforo evitar la descomposición, la lixiviación y el amarillamiento a altas temperaturas de 300°C?
Un ingeniero especializado en modificación de PBT compartió una vez un problema con nosotros: estaban desarrollando un conector de color claro. La formulación funcionó perfectamente en pruebas a pequeña escala, pero tan pronto como se introdujo en una extrusora de doble tornillo y la temperatura alcanzó los 280 °C, empezó a humear, se formó un residuo de color marrón amarillento en el molde y el producto final quedó amarillento. Probaron varios retardantes de llama a base de fósforo diferentes, pero los resultados fueron prácticamente los mismos: descomposición, coloración amarillenta o acumulación de moho tal que tuvieron que apagar la máquina cada dos horas para limpiar el molde.
Luego nos preguntó: Los retardantes de llama a base de fósforo son muy efectivos, pero ¿por qué fallan en el momento en que se encuentran con altas temperaturas?
Este problema debería resultarle familiar a cualquiera que trabaje con nailon, PBT o PPA de alta temperatura.
I. ¿Por qué los plásticos de ingeniería de alta temperatura dependen tanto de retardantes de llama a base de fósforo?

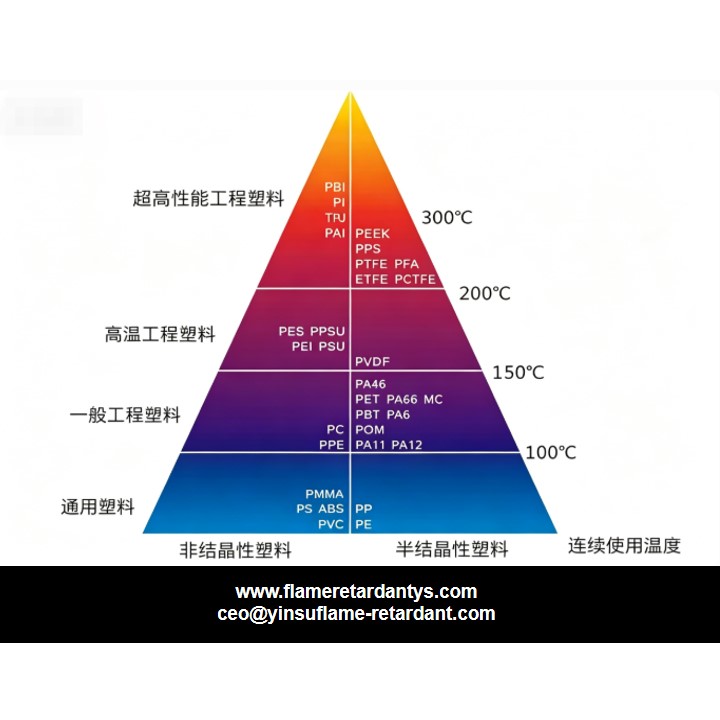

Los materiales como el nailon de alta temperatura y el PBT suelen tener temperaturas de procesamiento que oscilan entre 280 y 320 °C. Dentro de este rango de temperatura, muchos retardantes de llama tradicionales simplemente no pueden resistir: el MCA se descompone, los hidróxidos hace tiempo que se deshidratan y, si bien los retardantes de llama a base de bromo ofrecen una resistencia al calor decente, enfrentan una presión ambiental significativa.
Los retardantes de llama a base de fósforo (como los compuestos organofosforados, los hipofosfitos y el fósforo rojo) se han convertido en la opción principal debido a su alta eficiencia retardante de llama y sus bajos niveles de carga. Sin embargo, una alta eficiencia no equivale a una resistencia a altas temperaturas. De hecho, las temperaturas de descomposición térmica de muchos retardantes de llama comunes a base de fósforo caen precisamente dentro del incómodo rango de 280 a 300 °C: no lo suficientemente alto para soportar las temperaturas de procesamiento, pero sí demasiado alto para permanecer estable.
II. Los 'tres principales obstáculos' en el procesamiento a alta temperatura
① Descomposición prematura
Cuando la temperatura de descomposición térmica de un retardante de llama es inferior a la temperatura de procesamiento, el resultado es que el retardante de llama se 'descompone' dentro del tornillo incluso antes de que se haya moldeado el material. Las pequeñas moléculas resultantes no sólo no proporcionan retardo de llama sino que también corroen el equipo. La consecuencia más directa es que, aunque haya agregado mucho retardante de llama, el índice de retardo de llama simplemente no mejorará.
② Escalado de molde
Los subproductos de la descomposición se condensan en la superficie del molde, formando una capa dura de color marrón amarillento o blanco. En el mejor de los casos, esto afecta la apariencia del producto terminado; en el peor de los casos, obstruye los canales de ventilación y provoca un llenado incompleto. Algunos clientes informaron que cuando usaban cierto retardante de llama a base de fósforo en PBT, tenían que desmontar y limpiar el molde cada dos horas, lo que reducía la eficiencia de producción a la mitad.
③ Amarillamiento
Este es el problema más problemático, especialmente cuando se producen piezas blancas o de colores claros. La oxidación a alta temperatura hace que el retardante de llama se decolore, lo que hace que toda la pieza se vuelva amarilla y opaca. Algunos clientes probaron varios grados diferentes y finalmente dijeron con resignación: 'Quizás deberíamos cambiar a piezas de colores oscuros'.
III. ¿Dónde está la raíz del problema?
No es que los retardantes de llama a base de fósforo sean ineficaces; más bien, la temperatura de descomposición térmica de los retardantes de llama estándar a base de fósforo no se alinea con la ventana de procesamiento de los plásticos de ingeniería de alta temperatura.
Varios factores influyen en la temperatura de descomposición térmica: la estabilidad inherente de la estructura molecular, la distribución del tamaño de las partículas, el contenido de impurezas y la polaridad de la superficie. En pocas palabras, si un retardante de llama estándar a base de fósforo no puede soportar temperaturas superiores a 300 °C, ¿cómo puede proteger el material?
Otro punto que a menudo se pasa por alto: muchos retardantes de llama a base de fósforo liberan sustancias ácidas a altas temperaturas. Estas sustancias ácidas catalizan la degradación de los polímeros, exacerbando aún más el amarillamiento y la contaminación por moho.
IV. ¿Cómo abordar esto? Cuatro enfoques
① Modificación de la estructura molecular
Ésta es la solución más fundamental. La introducción de grupos resistentes al calor en los compuestos a base de fósforo mejora su estabilidad térmica intrínseca. Por ejemplo, la sustitución de grupos alquilo de cadena corta por arilo o estructuras cíclicas puede aumentar la temperatura de descomposición térmica entre 30 y 50 °C. Los retardantes de llama organofosforados modificados pueden ver aumentar su temperatura de descomposición térmica de 280°C a más de 330°C.
② Tecnología de recubrimiento
Recubrir la superficie de partículas retardantes de llama con una capa de material resistente a altas temperaturas (como silanos, resinas o compuestos inorgánicos). Este 'recubrimiento' retarda la conducción de calor hacia el interior, retrasando la descomposición. Al mismo tiempo, la capa de recubrimiento mejora la compatibilidad con el sustrato y reduce la lixiviación.
③ Purificación y control del tamaño de partículas
Las impurezas a menudo actúan como 'desencadenantes' de la descomposición térmica. Reducir el contenido de impurezas y optimizar la distribución del tamaño de las partículas (ni demasiado gruesas ni demasiado finas) puede mejorar significativamente la estabilidad térmica. Algunos fabricantes descuidan este aspecto, lo que provoca fluctuaciones importantes en la estabilidad térmica dentro del mismo lote.
④ Mezcla sinérgica
Si un único compuesto a base de fósforo no puede resistir el calor por sí solo, se puede combinar con otros. Por ejemplo, combinar un compuesto organofosforado con una pequeña cantidad de compuestos inorgánicos o a base de nitrógeno no solo mejora la eficiencia retardante de llama sino que también puede mejorar la estabilidad térmica general. Sin embargo, se debe tener cuidado para garantizar que la resistencia a la temperatura de los sinergistas sea compatible.
V. La resistencia a altas temperaturas es sólo el primer paso; También se debe abordar la lixiviación.
Resistir la descomposición durante el procesamiento a alta temperatura no garantiza que no se produzca lixiviación durante el uso a largo plazo. Algunos retardantes de llama a base de fósforo migran a la superficie durante la prueba 'doble 85' (85°C/85% de humedad, 1000 horas), formando manchas blancas o una película aceitosa.
Las principales causas de la lixiviación son la mala compatibilidad con el sustrato, el bajo peso molecular y la encapsulación incompleta. Las soluciones son sencillas: aumentar el grado de polimerización, realizar modificaciones de la superficie y optimizar el proceso de encapsulación. Si la modificación se realiza correctamente, la superficie permanecerá limpia incluso después de la prueba de doble 85.
VI. ¿Cómo elegir el material adecuado?
Nailon de alta temperatura (PA6T, PA9T, PPA): la modificación con compuestos organofosforados o dietilfosfonato de aluminio (ADP) es una opción relativamente estable. Preste atención a la compatibilidad con fibra de vidrio; Algunas calidades son propensas a lixiviarse en sistemas reforzados con fibra de vidrio.
PBT: Modificado con ADP o fósforo rojo (para piezas de color oscuro). El fósforo rojo es económico y muy eficaz, pero las opciones de color son limitadas. Los retardantes de llama sinérgicos a base de nitrógeno pueden reducir aún más la dosis requerida.
Productos de colores claros/blancos: Evite el fósforo rojo; elija organofosforado modificado o ADP de alta pureza. La resistencia a la temperatura y al amarilleamiento son requisitos críticos.
Algunos consejos generales para evitar trampas:
Asegúrese de secar el material antes de procesarlo; La estabilidad térmica de los retardantes de llama a base de fósforo disminuye cuando absorben humedad.
Evite la mezcla directa con rellenos alcalinos como el carbonato de calcio, ya que esto puede neutralizar el retardante de llama y hacerlo ineficaz.
No corra al límite superior de la temperatura de extrusión; dejar un margen de 20-30°C.
VII. Las altas temperaturas no son el problema; El verdadero problema es elegir el material equivocado.
El retardo de llama para plásticos de ingeniería de alta temperatura no es simplemente una cuestión de 'agregarlo'. Sólo seleccionando retardantes de llama modificados a base de fósforo con temperaturas de descomposición térmica correspondientes, así como resistencia a la migración y al amarillamiento, se puede garantizar una producción sin problemas y productos terminados estables.
En los últimos años nos hemos esforzado mucho en modificar los retardantes de llama a base de fósforo. Nuestra serie de organofosforados (como WADP-10) alcanza una temperatura de descomposición térmica de más de 350 °C, prácticamente sin descomposición ni amarillamiento a temperaturas de procesamiento de 300 °C; Mediante purificación y modificación, la serie ADP ha reducido significativamente los problemas de suciedad del molde; Los masterbatches de fósforo rojo, como el FRP-750A, se basan en un alto contenido o encapsulación para mantener las propiedades originales con bajos niveles de adición, lo que ofrece un excelente control de la lixiviación y los hace adecuados para piezas de colores oscuros a alta temperatura.
Si también tiene problemas con el color amarillento, la contaminación por moho o la descomposición durante el procesamiento a alta temperatura, no dude en hablar con nosotros sobre grados específicos. Es posible que no necesite cambiar de formulación; ajustar la ventana de procesamiento podría ser todo lo que necesite para resolver el problema.
