La revolución de los recubrimientos: preparar retardantes de llama para aplicaciones difíciles
Con frecuencia, los amigos preguntan: '¿Cómo se fabrica este retardante de llama?' '¿Por qué el octabromoéter que sintetizo siempre se vuelve amarillo?' '¿Cómo se puede realizar la microencapsulación de manera uniforme?'
Estas preguntas pueden parecer básicas, pero van directamente al núcleo de la tecnología retardante de llama. El método de preparación determina el límite inferior de la calidad de un retardante de llama, mientras que el control del proceso determina el límite superior.
Hoy en día, revisamos sistemáticamente las tecnologías de preparación de retardantes de llama, basándonos en varias monografías relevantes y las últimas guías prácticas. Desde la síntesis tradicional hasta la fabricación ecológica, desde la mezcla física hasta el diseño molecular, veremos cómo ha evolucionado esta 'artesanía'. Si hay alguna inexactitud, indíquela de inmediato. Haré más correcciones inmediatamente.
I. Descripción general de la tecnología de preparación: ¿Cómo se 'fabrican' los retardantes de llama?

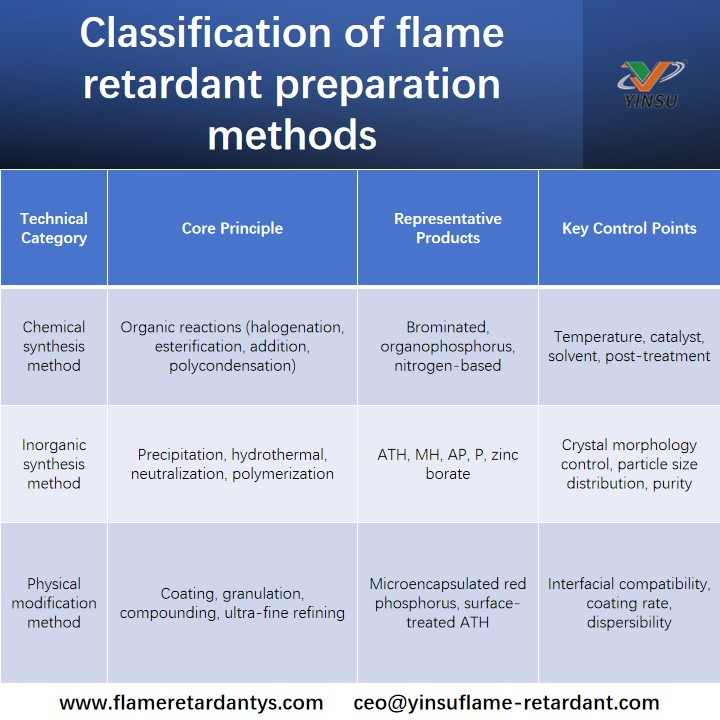

Los métodos de preparación de retardantes de llama se pueden dividir aproximadamente en tres categorías según el tipo de reacción y las características del proceso:
Detrás de cada categoría se encuentra un conjunto completo de 'artesanía'. Analicémoslas una por una.
II. Síntesis química: 'bloques de construcción molecular' para retardantes de llama orgánicos
La preparación de retardadores de llama orgánicos consiste esencialmente en el ensamblaje dirigido de grupos funcionales. Las rutas de síntesis para diferentes variedades varían mucho.
1. Retardantes de llama bromados: el 'juego de la temperatura' de las reacciones de halogenación
El núcleo de la síntesis de retardantes de llama bromados es la bromación. Ya sea bromación aromática (p. ej., decabromodifeniletano) o adición de bromo alifático (p. ej., octabromoéter), el control de la temperatura es el factor crítico.
La síntesis de decabromodifeniletano (DBDPE) es un proceso de dos pasos: primero, se prepara 1,2-difeniletano de alta pureza (pureza >99,5%) mediante el método del cloruro de bencilo, seguido de una bromación profunda con exceso de bromo en presencia de un catalizador (p. ej., AlCl₃). La temperatura de reacción debe controlarse estrictamente entre 53 y 58 °C. Una temperatura demasiado alta provoca un aumento de reacciones secundarias y un color amarillento del producto; una temperatura demasiado baja da como resultado una bromación incompleta.
La síntesis tradicional de octabromoéter (BDDP) se realiza en disolventes alcanos clorados, con postratamientos complejos y alta contaminación. Un equipo de investigación de la Universidad Normal de Nanjing desarrolló con éxito un proceso de síntesis en fase acuosa. Al utilizar auxiliares para resolver el problema de la insolubilidad de la materia prima en agua, obtuvieron directamente polvo de BDDP blanco en condiciones optimizadas con un rendimiento del 93,6 %. Este método evita disolventes orgánicos tóxicos y el licor madre se puede reciclar, logrando realmente 'cero emisiones'.
2. Retardantes de llama a base de fósforo : el 'arte de elegir' fuentes de fósforo
En la síntesis de retardantes de llama a base de fósforo, la elección de la fuente de fósforo es crucial. Las fuentes comunes de fósforo incluyen oxicloruro de fósforo, tricloruro de fósforo, pentóxido de fósforo, hipofosfito y el recientemente popular DOPO y fosfaceno.
Síntesis de BDP/RDP: utilizando oxicloruro de fósforo y bisfenol A (o resorcinol) como materias primas, primero se lleva a cabo la condensación bajo catálisis ácida de Lewis para formar un intermedio, seguido de la esterificación con fenol. El tipo de catalizador (AlCl₃ es más eficaz que TiCl₄), la temperatura de reacción y la relación de alimentación afectan directamente el rendimiento y la distribución del peso molecular.
DOPO y sus derivados: La síntesis de DOPO parte de o-fenilfenol y tricloruro de fósforo, pasando por cuatro pasos: esterificación, ciclación, hidrólisis y deshidratación. La temperatura de ciclación debe controlarse entre 175 y 180 °C y la temperatura de deshidratación entre 116 y 125 °C. Por encima de 125°C, se produce pérdida por sublimación de DOPO.
En los últimos años, se han logrado avances en la tecnología de síntesis catalítica. Un equipo de investigación de la Universidad Tecnológica de Guangdong utilizó un sistema catalítico PdCl₂/RuCl₃ para sintetizar derivados de DOPO a temperaturas más bajas, logrando un rendimiento del producto del 90 %. Además, la proporción de isómeros de alta temperatura es grande y el retardante de llama exhibe un punto de fusión único por encima de 295 °C, lo que mejora significativamente la estabilidad térmica.
3. Retardantes de llama a base de nitrógeno: 'Ingeniería molecular' mediante autoensamblaje por enlaces de hidrógeno
El preparado de cianurato de melamina (MCA) es el más representativo. Es un complejo supramolecular formado por autoensamblaje de melamina y ácido cianúrico mediante enlaces de hidrógeno.
El método tradicional en fase acuosa utiliza una gran cantidad de agua (agua: reactivo >10:1), lo que da como resultado una alta viscosidad del sistema y un tiempo de reacción prolongado. Un proceso mejorado utiliza un agente complejante (p. ej., WEX) para alterar la regularidad de la estructura plana del MCA, reducir el radio hidrodinámico, disminuir la relación agua-material a 2:1, acortar el tiempo de reacción a 30 minutos y eliminar la necesidad de lavar el producto.
La síntesis en seco implica una molienda ultrafina de melamina y ácido cianúrico, seguida de una reacción en un horno de calentamiento a 350°C durante 1 hora, logrando una pureza del 99,2%. Sin embargo, la inversión en equipos es alta y la pérdida por volatilización de materias primas es de aproximadamente el 10%.
III. Síntesis inorgánica: de 'mineral' a 'material funcional'
El núcleo de la preparación de retardantes de llama inorgánicos es controlar el proceso de cristalización. La forma del cristal, el tamaño de las partículas y la morfología determinan directamente el rendimiento de la aplicación.
1. Hidróxido de aluminio (ATH): la 'cristalografía' del proceso Bayer
El ATH industrial se obtiene principalmente de la bauxita mediante el proceso Bayer. Sin embargo, para su uso como retardante de llama, se requiere un refinamiento y un tratamiento superficial adicionales. Los indicadores clave son el tamaño y la distribución de las partículas: las partículas <5 μm son adecuadas para el relleno de polímero; para compuestos de cables, es necesario controlarlos a 1-2 μm. Actualmente, la ultrafinación y la nanonización son las direcciones principales. La coprecipitación en fase líquida y la precipitación reactiva de alta gravedad pueden producir nano-ATH.
2. Polifosfato de amonio (APP) : el 'debate sobre la forma cristalina' del grado de polimerización
APP tiene dos formas cristalinas principales: Tipo I y Tipo II. La APP tipo II tiene un alto grado de polimerización (n >1000), buena estabilidad térmica (>300°C) y baja solubilidad en agua, lo que la convierte en la fuente de ácido preferida para los sistemas retardantes de llama intumescentes utilizados en plásticos de ingeniería.
La síntesis de APP de tipo II a menudo utiliza la ruta del 'dihidrógeno fosfato de amonio-urea-pentóxido de fósforo', polimerizándose a 280-300 °C durante 1,5 a 2 horas bajo una atmósfera de amoníaco. Las condiciones de reacción afectan significativamente la transformación de la forma cristalina, lo que requiere un control preciso de la temperatura.
3. Retardantes de llama nanoinorgánicos: 'crecimiento controlado' de la morfología
Preparación de hidroxiestannato de nanozinc: agregue sal de zinc y estannato a una dispersión de óxido de grafeno, reaccione a una temperatura de 5 a 80 °C durante 2 a 6 horas, luego filtre y lave para obtener una torta de nanofiltro. La modificación de la superficie con derivados de DOPO produce un nanorretardante de llama con funciones retardantes de llama y de refuerzo.
Retardante de llama a base de nanoatapulgita: disperse la atapulgita natural y luego cubra su superficie en la fase líquida con hidrato de Al₂O₃, hidrato de MgO, etc. La cantidad de recubrimiento puede alcanzar entre el 40% y el 500%. Este retardante de llama compuesto no solo proporciona retardo de llama sino que también actúa como agente de refuerzo.
IV. Tecnología de modificación física: 'ropa' para retardantes de llama
La modificación física no cambia la estructura química del retardante de llama, pero puede cambiar completamente su 'carácter'. Convierte lo hidrófilo en hidrófobo, lo migratorio en duradero y el polvoriento en fluido.
1. Modificación de superficies: el 'papel puente' de los agentes de acoplamiento
Los retardantes de llama inorgánicos (ATH, MH, APP) tienen poca compatibilidad con los polímeros y deben tratarse con agentes de acoplamiento.
Los agentes de acoplamiento de silano (por ejemplo, KH-550) y los agentes de acoplamiento de titanato (por ejemplo, NDZ-101) son los más utilizados. Al secar el retardante de llama y mezclarlo con una cantidad adecuada de agente de acoplamiento en una mezcladora de alta velocidad a 80–110 °C durante 5 a 10 minutos se logra el recubrimiento de la superficie. El PE relleno de ATH después de la modificación puede ver su resistencia a la tracción aumentar en más del 20%.
2. Microencapsulación: 'Encapsulación precisa' de estructuras núcleo-cubierta
La microencapsulación es el método más eficaz para resolver problemas como la absorción de humedad del fósforo rojo, la fácil migración de APP y la volatilización de retardantes de llama líquidos.
Fósforo rojo microencapsulado : las partículas de fósforo rojo se encapsulan con resina de melamina-formaldehído, resina fenólica o hidróxidos inorgánicos. El fósforo rojo recubierto tiene un punto de ignición más alto, una liberación reducida de PH₃ y una compatibilidad significativamente mejorada con los polímeros. Un equipo de investigación de la Universidad de Henan utilizó derivados de DOPO para modificar el hidroxiestannato de nanozinc, logrando una modificación de la superficie en un solo paso y un refuerzo retardante de llama.
Microcápsulas de APP: el uso de la polimerización in situ para recubrir superficies de APP con resina de melamina-formaldehído reduce su solubilidad en agua a 25 °C de 2,5 g/100 ml a 0,25 g/100 ml, una disminución del 90 %.
Microcápsulas de perfluorohexanona: el equipo de FluidicLab utilizó tecnología de microfluidos para preparar microcápsulas de perfluorohexanona con estructura de núcleo y cubierta. Usando PVA al 5% como fase externa, resina fotosensible como fase intermedia y perfluorohexanona como fase interna, se generaron gotitas monodispersas (CV <5%) usando un chip de microfluidos de vidrio y se obtuvieron microcápsulas después del curado UV. La temperatura de activación es de 126,84 °C y el contenido de perfluorohexanona llega al 92,74 %.
Microcápsulas termosensibles: utilizando la polimerización in situ con resina de melamina-urea-formaldehído (MUF) como material de pared y un compuesto ternario de perfluorohexanona/2-BTP/septafluorociclopentano como material central, se optimizaron parámetros como el emulsionante, la velocidad de agitación y la relación núcleo-pared para producir microcápsulas. Su comportamiento de liberación depende de la temperatura, con tasas de liberación acumuladas que aumentan del 4,39 % al 98,93 % en el rango de 30 a 120 °C.
3. Granulación y Masterbatching: De 'Harina' a 'Pellets'
Los retardantes de llama en polvo provocan formación de polvo y dificultades de alimentación. La granulación por extrusión en masterbatches retardantes de llama mejora significativamente el entorno operativo y la eficiencia de dispersión.
Proceso típico: retardante de llama (50 % –60 %) + resina portadora (35 % –45 %) + dispersante (2 % –3 %) + sistema de estabilización, mezclado a alta velocidad, luego fundido en una extrusora de doble tornillo y granulado. Los retardantes de llama en mezcla maestra muestran una dispersión significativamente mejorada en el PP, lo que conduce a una mayor eficiencia retardante de llama.
V. Síntesis verde: evolución del 'control de la contaminación' al 'vertido cero'
La industria de los retardantes de llama está pasando de 'métodos tradicionales' a 'síntesis verde'.
1. Reacciones de fase acuosa
La síntesis tradicional de octabromoéter utiliza disolventes tóxicos como el dicloroetano. El proceso de síntesis en fase acuosa desarrollado por la Universidad Normal de Nanjing no sólo evita los disolventes orgánicos sino que también permite el reciclaje de las aguas madre. Cuando las aguas madre se reutilizaron por cuarta vez, el rendimiento del producto aún superó el 98% y la forma de los cristales y la distribución del tamaño de las partículas fueron mejores que los productos disponibles comercialmente.
2. Reacción bifásica sólido-líquido sin disolventes
La síntesis tradicional de fosfato de trietilo (TEP) requiere grandes cantidades de disolvente y da como resultado un alto índice de acidez. El nuevo proceso utiliza una reacción de dos fases sólido-líquido entre oxicloruro de fósforo y etóxido de sodio a baja temperatura, acortando significativamente el tiempo de reacción, logrando un rendimiento >90% y un índice de acidez <0,05 mgKOH/g, resolviendo completamente el problema del alto índice de acidez.
3. Reciclaje de residuos
El uso de residuos de desulfuración de gases de combustión para preparar retardantes de llama macromoleculares convierte los residuos en un tesoro. El residuo de desulfuración de óxido de magnesio se mezcla con agua desionizada, se ajusta el pH y la mezcla se hace reaccionar bajo ebullición para obtener compuestos similares a hidrotalcita. Luego se añaden melamina y ácido fosfórico para reaccionar, seguido de reticulación con paraformaldehído para obtener un retardante de llama macromolecular que contiene compuestos similares a la hidrotalcita. Tiene bajo costo, buena compatibilidad y baja absorción de humedad.
4. Materias primas de origen biológico
El ácido fítico, como compuesto natural que contiene fósforo, ha ganado mucha atención en los últimos años. La síntesis de retardantes de llama de fósforo de base biológica a partir de ácido fítico evita el uso de materias primas a base de petróleo y se alinea con las tendencias de desarrollo sostenible.
VI. Los 'tres reinos' de la tecnología de preparación
Si analizamos el desarrollo de la tecnología de preparación de retardantes de llama, podemos dividirlo en tres niveles:
Primer Ámbito: Ser capaz de elaborar el producto. Domine la ruta de síntesis básica y logre una producción estable, pero con una gran variación entre lotes, muchas impurezas y bajo rendimiento. Esto sólo puede considerarse 'artesanía de taller'.
Segundo ámbito: Ser capaz de controlar la calidad. Controle con precisión las condiciones de reacción (temperatura, tiempo, catalizador, pH) para lograr un alto rendimiento, alta pureza y distribución estrecha. Esto es 'tecnología de ingeniería'.
Tercer ámbito: Ser capaz de diseñar actuaciones. A partir de la estructura molecular, utilice el control de la forma del cristal, la regulación del tamaño de las partículas, la modificación de la superficie, la microencapsulación y otros medios para otorgar a los retardantes de llama propiedades 'personalizadas': resistencia a altas temperaturas, fácil dispersión, no migración y compatibilidad con el sustrato. Éste es el 'arte de la ingeniería molecular'.
Algunas empresas de retardantes de llama todavía están luchando en el primer ámbito, mientras que algunos actores líderes han entrado en el segundo ámbito. Los que verdaderamente ostentan el liderazgo de la industria son siempre aquellos que han desarrollado capacidades centrales en el tercer ámbito. No sólo venden retardantes de llama, sino previsibilidad del desempeño y el fin de la gestión de la incertidumbre.
