¿Por qué el hidróxido de aluminio y el hidróxido de magnesio, aparentemente 'baratos', en realidad encarecen su formulación?
Una vez, el director técnico de una planta de cables hizo cuentas: utilizaron hidróxido de aluminio (ATH) para su cable retardante de llama libre de halógenos y con bajo nivel de humo. El precio de compra fue realmente bajo. Pero para alcanzar la calificación V0, tuvieron que agregar 60 phr, lo que obligó a reducir la velocidad de extrusión en un 15 %, además tuvieron que gastar dinero extra en lubricantes y agentes endurecedores. Al final, el costo total fue casi un 20 % más alto que el de usar un retardante de llama de alta eficiencia.
Lo barato a veces es lo más caro.
1. La trampa de los rellenos de bajo coste: crees que estás ahorrando dinero, ¿cuánto estás gastando realmente?
Muchas plantas de compuestos y fabricantes de cables tienen una mentalidad fija: el ATH o hidróxido de magnesio (MDH) cuesta sólo unos pocos cientos de dólares por tonelada, así que basta con añadir más. Aumentan ciegamente la carga para pasar las pruebas de llama.
Pero la realidad suele contar una historia diferente:
Alarmas de par del extrusor, caídas de velocidad de la línea → menor producción, mayor consumo de energía.
Superficie rugosa, poca resistencia al impacto → mayor tasa de rechazo, quejas de los clientes.
Para mejorar el flujo y las propiedades mecánicas, se ven obligados a comprar lubricantes y agentes endurecedores → costes de materiales auxiliares disparados.
No hagas cálculos, podrías sorprenderte.
Caso real: una planta de cables en el este de China
Al producir una cubierta de cable de PE retardante de llama, libre de halógenos y con bajo contenido de humo, inicialmente utilizaron 40 phr de ATH; el LOI era solo 27, apenas superando V2. Luego aumentaron el ATH a 50 phr y agregaron 8 phr de masterbatch de fósforo rojo. El LOI finalmente aumentó a 33,5 y la formulación pasó la prueba de combustión.
Pero aparecieron nuevos problemas: debido a la alta carga de ATH, la superficie del cable tenía finas picaduras, lo que hacía que el marcado con inyección de tinta no fuera claro. El cliente rechazó la mercancía. Probaron diferentes lubricantes y agentes de acoplamiento; después de dos meses de lucha, la calidad de la superficie seguía siendo inestable, con una tasa de rechazo de hasta el 15 %.
Posteriormente, reemplazaron 50 phr de ATH con una cantidad igual de retardante de llama coprecipitado de Mg-Al (Yinsu FR-ML-01), manteniendo el masterbatch de fósforo rojo sin cambios. La LOI aumentó aún más de 33,5 a 34,5. Además, la superficie del cable se volvió lisa, las picaduras desaparecieron por completo y el producto pasó la aceptación del cliente en el primer intento.
Es importante destacar que FR‑ML‑01 tiene una densidad más baja, por lo que el costo general de la formulación fue un 8 % menor que la formulación ATH de alta carga.
Éste es el costo oculto de las materias primas 'baratas': te hacen gastar más en otras cosas.
2. Principio técnico: ¿por qué ATH/MDH encarece la formulación?
El mecanismo ignífugo del ATH y el MDH es sencillo: cuando se calientan a unos 200 °C (ATH) o 340 °C (MDH), se descomponen, liberando vapor de agua que diluye el oxígeno y absorbe calor. La capa de óxido metálico resultante también proporciona cierto efecto aislante.
Sin embargo, para lograr un retardo de llama eficaz (p. ej., LOI ≥27), normalmente se requiere una carga de 40 a 60 phr. La carga elevada trae tres efectos secundarios importantes:
Pobre fluidez : la viscosidad de la masa fundida se dispara, el par de extrusión es alto y la velocidad de la línea es baja. Una extrusora que normalmente produce 10 t/día puede que sólo produzca 8,5 t/día, una pérdida directa de capacidad del 15%.
Propiedades mecánicas deficientes : la interfaz débil entre las partículas y el polímero conduce a una menor resistencia al impacto y alargamiento de rotura. Las fundas de los cables son propensas a agrietarse cuando se doblan.
Defectos superficiales : la aglomeración de partículas provoca picaduras, florecimiento, afectando el aislamiento y la apariencia.
Además, muchos ingenieros pasan por alto la densidad del humo. Aunque el ATH produce menos humo que los retardantes de llama halogenados, su densidad de humo es aún mayor en comparación con los retardantes de llama de nanocapas. Para aplicaciones como el tránsito ferroviario y embarcaciones marítimas donde la densidad del humo es un requisito estricto, el uso de ATH puede simplemente descalificar el producto.
3. FR‑ML‑01: 40 phr equivalente a 5 phr de ATO, la mitad de la densidad del humo, a 1/15 del coste
Yinsu FR‑ML‑01 es un hidróxido doble en capas (LDH) coprecipitado de Mg‑Al. A través de la coprecipitación, el magnesio y el aluminio se distribuyen uniformemente a nanoescala, produciendo un efecto retardante de llama sinérgico.

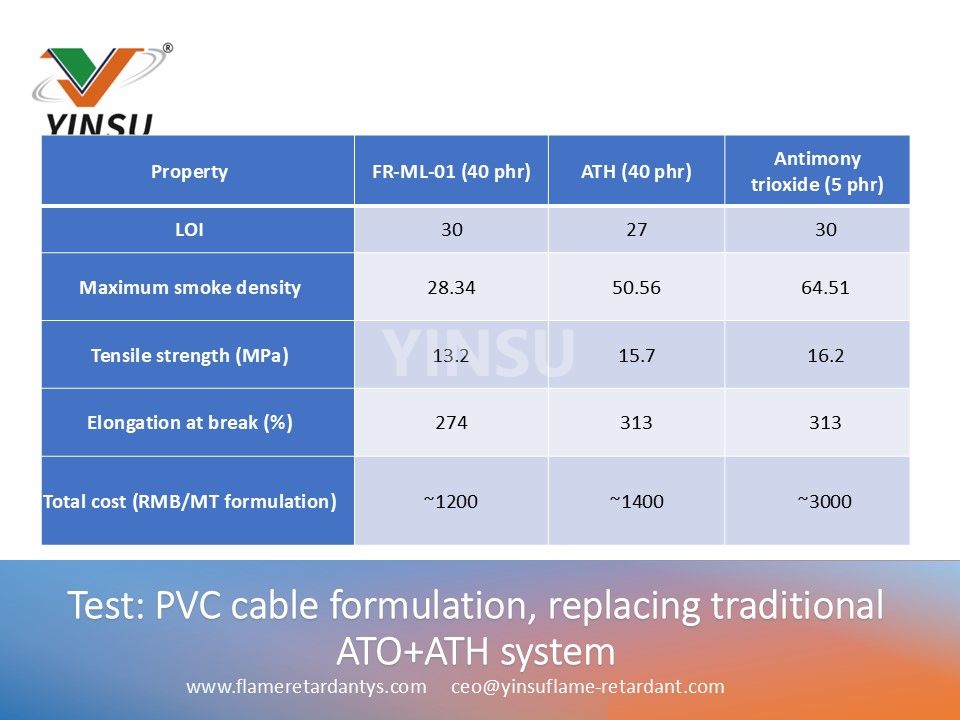

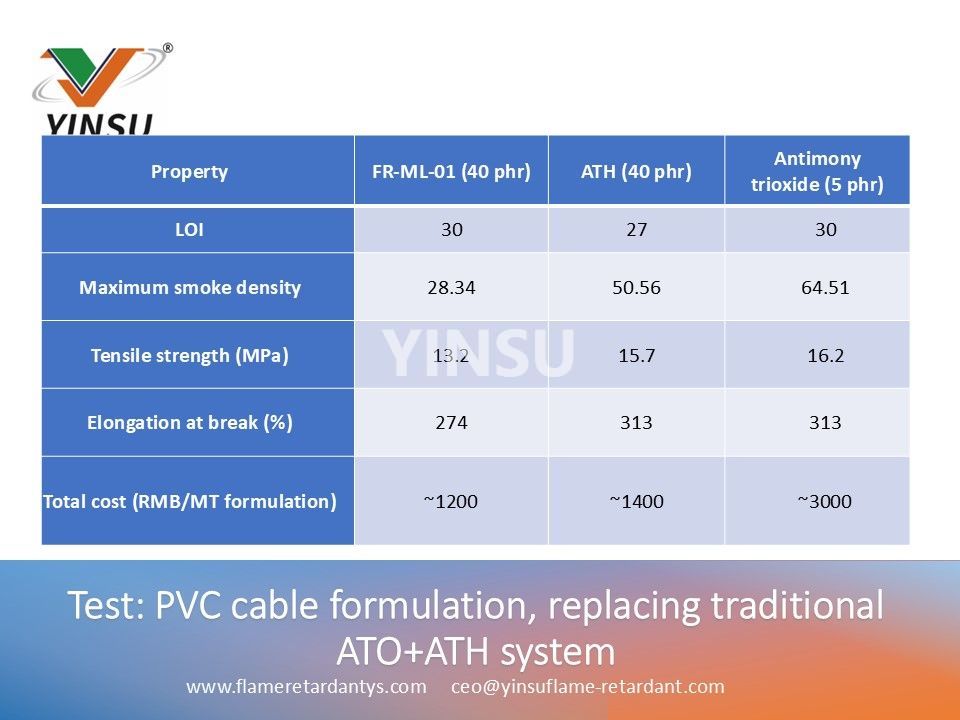

Datos de prueba reales (formulación de cable de PVC, que reemplaza el sistema tradicional ATO+ATH):
Conclusiones clave:
Eficiencia retardante de llama : 40 phr de FR‑ML‑01 dan el mismo LOI que 5 phr de ATO, mucho mayor que la misma carga de ATH.
Bajo nivel de humo : la densidad del humo es solo del 56 % de ATH y del 44 % de ATO, lo que es perfecto para estándares libres de halógenos y bajo nivel de humo.
Ventaja de costos : el costo total del FR‑ML‑01 es aproximadamente 1/15 del de un sistema ATO. Incluso en comparación con ATH, debido a que se puede reducir la carga y los aditivos auxiliares, el costo total es menor.
4. Aplicaciones ampliadas: no solo cables de PVC, sino también de PE; se pueden combinar con fósforo rojo o antimonio compuesto
FR‑ML‑01 no solo funciona como reemplazo de ATO+ATH en PVC, sino que también funciona excelentemente en cables de PE.
4.1 Combinado con masterbatch de fósforo rojo para cables PE

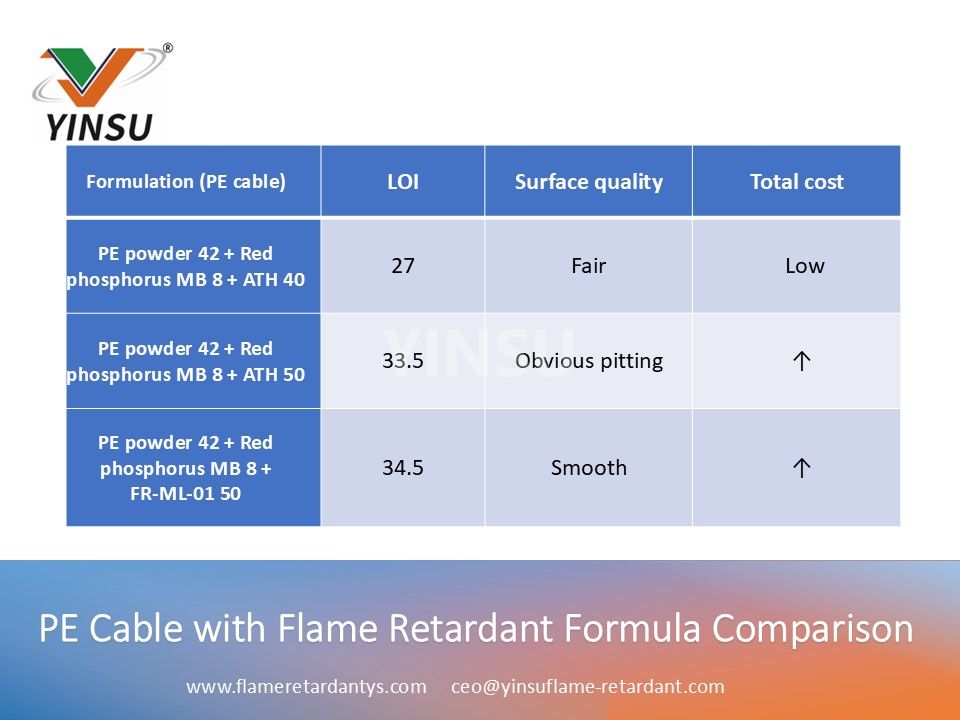

Datos de prueba (mostrados arriba):
PE en polvo 42 + Fósforo rojo MB 950X (8 phr) + FR‑ML‑01 (50 phr) → LOI = 34,5, superficie lisa, pasa la prueba de llama agrupada Clase C.
En comparación con la formulación tradicional 'ATH + fósforo rojo', FR‑ML‑01 aumenta el LOI en 1 punto y elimina por completo las picaduras de la superficie. Esto se debe a que la estructura en capas de Mg-Al forma una capa de carbón más compacta durante la combustión, en sinergia con el fósforo rojo.
4.2 Combinado con compuesto de antimonio T3 para cables de PVC
Si le preocupa la carga de polvo de FR‑ML‑01 y desea reducirla aún más, también puede mezclar FR‑ML‑01 con el retardante de llama de antimonio compuesto T3 de Yinsu.
T3 es una alternativa de alta eficiencia al trióxido de antimonio, que ofrece buena dispersión y alta retención de propiedades mecánicas. Las pruebas muestran:
En una formulación de PVC, 30 phr de FR‑ML‑01 + 5 phr de T3 dan un LOI de 29, una densidad de humo un 40 % menor que una formulación de ATH puro y un costo total un 25 % menor que un sistema ATO.
Resumen: FR‑ML‑01 no funciona solo. Se puede combinar de manera flexible con la serie de fósforo rojo (FRP‑950X) y la serie de antimonio compuesto (T3) de Yinsu para lograr la solución óptima para diferentes polímeros y objetivos de costos.
5. Consejos de producción: usando FR‑ML‑01 – solo preste atención a estos tres detalles
Muchos clientes, nuevos en el mundo de los retardantes de llama con nanocapas, se preocupan por la dispersión. De hecho, siempre que siga algunos puntos, el procesamiento es más fluido que con ATH.
5.1 La predispersión es clave
Mezcle FR‑ML‑01 con la resina en polvo en una mezcladora de alta velocidad durante 3 a 5 minutos antes de agregar plastificantes o aditivos líquidos.
Error común : nunca agregue todos los polvos y líquidos juntos en la batidora; esto puede causar aglomeración y picaduras en la superficie.
5.2 Control de humedad
Contenido de humedad de fábrica ≤0,5%; en condiciones normales no es necesario secar. Si la humedad del almacén es alta, secar a 80 °C durante 1 a 2 horas.
5.3 Temperatura de procesamiento
Adecuado para el rango normal de procesamiento de PVC (160–190 °C) y el rango de cable PE (170–200 °C). Evite superar los 220 °C, de lo contrario la estructura estratificada podría descomponerse prematuramente.
Tabla de solución rápida de problemas
6. Conclusión: calcular el 'coste oculto' – escapar de la trampa de la alta carga
Volviendo a la pregunta original: ¿por qué los ATH/MDH, con su bajo precio unitario, muchas veces terminan siendo más caros de usar?
Porque el coste real no es sólo el precio de compra de la materia prima. También incluye:
Pérdida de eficiencia de procesamiento (la velocidad de extrusión disminuyó un 15 %, capacidad desperdiciada)
Mayor tasa de rechazo (defectos superficiales, malas propiedades mecánicas)
Costes adicionales de materiales auxiliares (lubricantes, agentes endurecedores)
Incumplimiento de los requisitos de densidad de humo para mercados de alta gama
Yinsu FR‑ML‑01, que utiliza tecnología de coprecipitación de Mg‑Al a nanoescala, proporciona una respuesta equilibrada:
Una carga de 40 phr da un LOI de 30 , la mitad de la densidad del humo.
El costo total es solo 1/15 del de un sistema ATO y entre un 8% y un 15% menor que el de una formulación ATH.
Combinaciones flexibles : con masterbatch de fósforo rojo para cables de PE (LOI 34,5) o con compuesto de antimonio T3 para cables de PVC, coste aún menor.
Un director técnico de una planta de cable de Fujian dijo después de la prueba: 'Solía pensar que ATH era barato. Ahora lo veo claramente: la eficiencia es lo que realmente hace que algo sea barato'.
Llamado a la acción
Si tiene dificultades con el retardo de llama para cables de PVC, cables de PE, tuberías o perfiles (costos demasiado elevados, baja densidad del humo, problemas persistentes en la superficie),
Para lectores del sitio web : [Haga clic para descargar la hoja de datos técnicos y la guía de formulación del FR‑ML‑01] (enlace)
Para lectores de redes sociales : envíe 'MgAl' en un mensaje privado y le enviaremos una muestra gratuita además de asesoramiento personalizado sobre optimización de la formulación.
Guangzhou Yinsu retardante de llama nuevo material Co., Ltd.
Tel: +86‑17278575996
Sitio web: www.flameretardantys.com
Más de 200 empresas de cables y compuestos plásticos ya han adoptado FR-ML-01 en la producción en masa, con una reducción de costos total promedio del 12 %. Su próxima formulación puede ser una de ellas.
