Le pedí que pasara a la última página de la hoja de especificaciones y, señalando una línea allí, le pregunté: '¿Especifica aquí los requisitos de densidad de humo y corrosividad?' Buscó durante mucho tiempo y dijo que no: solo enumeraba las Clases B1 y V-0.
Este es el error en el que están cayendo actualmente muchos fabricantes de cables: equiparar las ' mejoras de retardo de llama ' directamente con el 'cambio a LSZH', mientras se olvida considerar primero lo que realmente está pagando el usuario final.
Esta es la conclusión: el PVC y el LSZH coexistirán durante mucho tiempo; no se sustituyen entre sí. Elegir el material base incorrecto puede resultar en costos desperdiciados, en el mejor de los casos, y retrasos en la entrega, en el peor. Recomiendo marcar el árbol de decisiones a continuación.
El coste real de LSZH va mucho más allá de la diferencia del 30-50% en los precios de los materiales.
Muchos empresarios basan sus decisiones únicamente en los precios de compra de los materiales, pero los directores técnicos y los ingenieros de formulación deben calcular el coste total. En comparación con el PVC, el LSZH implica tres costes ocultos:
Primero: costos de modernización de equipos. LSZH utiliza EVA/PE como material base, lleno de 40 a 60 % de aluminio o hidróxido de magnesio, lo que da como resultado una viscosidad de fusión 2 a 3 veces mayor que la del PVC. Si su extrusora tiene una relación longitud-diámetro del tornillo inferior a 25:1 o una reserva de torsión insuficiente, la alimentación directa provocará que la máquina se atasque. Muchas fábricas modernizan todas sus líneas de extrusión específicamente para un solo pedido de LSZH, con costos que comienzan en cientos de miles.
Segundo: costos de depuración del proceso. El LSZH es extremadamente sensible a la humedad y debe secarse a 80 °C durante 4 a 6 horas antes de la extrusión, mientras que los compuestos para cables de PVC normalmente no requieren un secado previo. Aún más desafiante es la ventana de procesamiento térmico: la temperatura de descomposición del LSZH es sólo entre 10 y 15 °C más alta que la temperatura de extrusión, y el aumento de temperatura en la sección trasera del barril puede alcanzar entre 15 y 34 °C. dando como resultado poros, paredes interiores rugosas o incluso grietas en las superficies interior y exterior y en las secciones transversales de la funda acabada. Es común que el ciclo de producción de prueba se extienda de 3 días para el PVC a 3 semanas.
Tercero: Costos de compromiso del desempeño. El alargamiento de rotura para LSZH con alto contenido de relleno suele ser del 150 al 200 %, mientras que el de los compuestos de cables de PVC flexibles puede superar el 250 %. En aplicaciones que requieren flexión frecuente, como cables de cadenas de arrastre y cables de robots, la vida útil del LSZH puede ser solo el 60 % de la del PVC.
Cuando se combinan estos tres factores, el costo total de cambiar a LSZH puede ser de 2 a 3 veces la diferencia en los precios de los materiales. Si el proyecto en sí no tiene requisitos estrictos en cuanto a la densidad del humo, este gasto no está justificado.

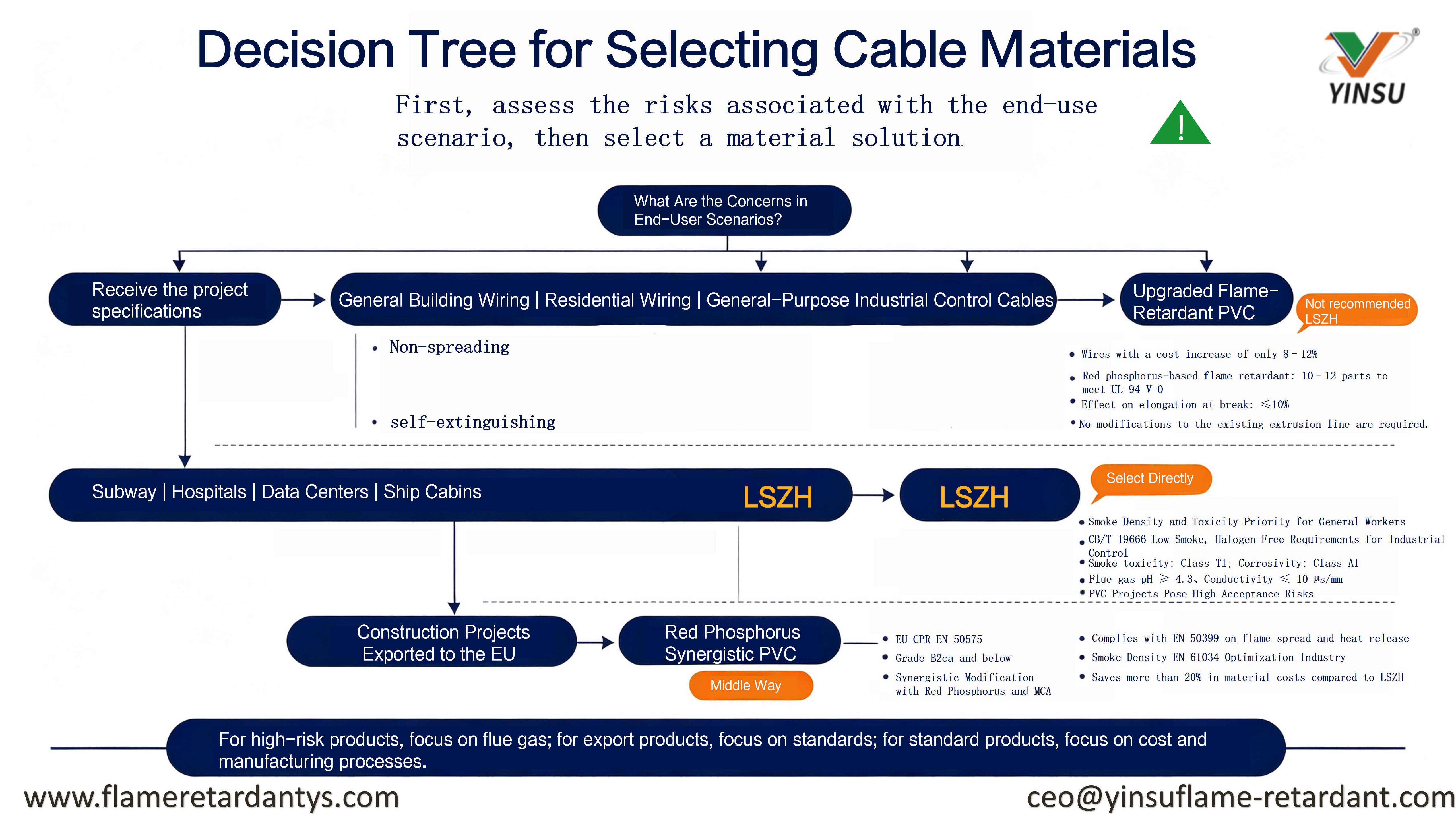

Árbol de decisión de selección de productos del ingeniero: tres escenarios, tres respuestas
Cuando reciba una especificación de proyecto, no empiece preguntando: '¿Qué material deberíamos utilizar?' En su lugar, pregunte: '¿Cuáles son los riesgos en el escenario de uso final?'
Escenario 1: cableado estándar de edificios, cableado residencial y cables de control industrial en general
→ Actualización a PVC retardante de llama; Evite LSZH.
Los requisitos de retardo de llama para estos escenarios son 'sin propagación de llama' y 'autoextinguibles'; no existen requisitos extremos en cuanto a densidad o toxicidad del humo. Actualizar el PVC a Clase B1 o V-0 agregando retardantes de llama de alta eficiencia genera solo un aumento de costo de entre un 8% y un 12%. La solución retardante de llama a base de fósforo rojo de Yinsu requiere solo de 10 a 12 partes por cien en compuesto de cable de PVC para pasar UL-94 V-0, con el impacto sobre el alargamiento de rotura mantenido dentro del 10%, y no se requieren modificaciones en los equipos o procesos de extrusión existentes.
Escenario 2: Metro, hospitales, centros de datos, compartimentos de barcos
→ Elija LSZH sin dudarlo.
Las métricas centrales para estos escenarios no son las clasificaciones de retardo de llama, sino más bien la densidad del humo y la toxicidad durante un incendio. GB/T 19666 especifica los siguientes requisitos para cables libres de halógenos y con bajo nivel de humo: la toxicidad del humo debe cumplir con la Clase t1, la corrosividad debe cumplir con la Clase a1, el pH del humo debe ser ≥4,3 y la conductividad eléctrica debe ser ≤10 µs/mm. Incluso con modificaciones, es extremadamente difícil que los sistemas de PVC cumplan consistentemente este conjunto de criterios. Para proyectos de esta naturaleza, insistir en el PVC es una bomba de tiempo cuando se trata de inspecciones de seguridad contra incendios posteriores.
Escenario 3: Proyectos de construcción exportados a la UE
→ El PVC sinérgico de fósforo rojo puede servir como término medio.
El CPR de la UE (EN 50575) especifica clasificaciones de resistencia al fuego para cables que van desde Eca hasta B2ca. Para clasificaciones de B2ca e inferiores, los compuestos de cable de PVC modificados mediante la combinación sinérgica de fósforo rojo y MCA (cianurato de melamina) pueden cumplir con los requisitos de propagación de llama y liberación de calor de EN 50399, mientras que la densidad del humo (EN 61034) se puede optimizar controlando la tasa de liberación de fósforo rojo . Esto ahorra más del 20% en costos de material en comparación con el uso directo de LSZH y no requiere modificaciones en el equipo de extrusión.
Si elige la ruta de actualización de PVC, debe completar dos pasos técnicos.

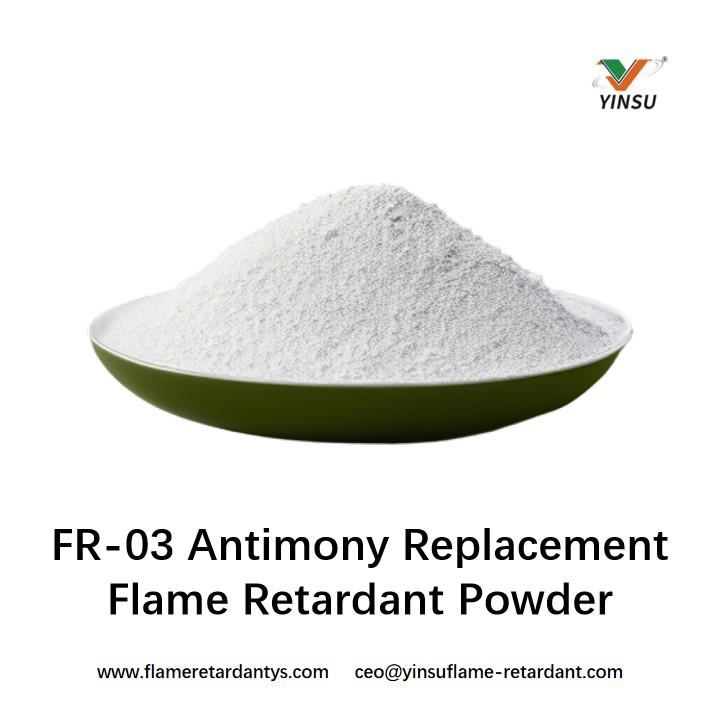

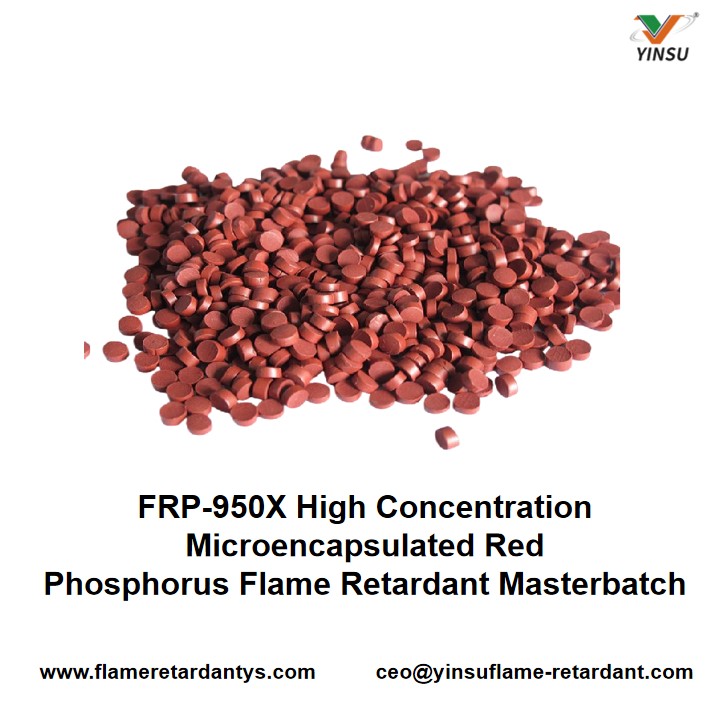

Paso 1: conversión sin antimonio. Reemplace las sales de plomo con Ca/Zn o estabilizadores térmicos de tierras raras, y reemplace el trióxido de antimonio con fósforo rojo. El trióxido de antimonio ha sido incluido en la lista de candidatos SVHC REACH de la UE y está directamente excluido de los proyectos de exportación. El fósforo rojo recubierto de Yinsu se somete a un tratamiento de pasivación compuesto inorgánico-orgánico y es altamente compatible con los estabilizadores de Ca/Zn, eliminando los problemas de decoloración causados por la reacción entre el fósforo rojo tradicional y los jabones metálicos.
Paso 2: Modificación Si bien el mecanismo de formación de carbón en fase condensada del fósforo rojo suprime la propagación de la llama, una capa de carbón demasiado densa puede producir grandes cantidades de CO en lugar de CO₂, lo que en realidad aumenta la densidad del humo. Al controlar la distribución del tamaño de las partículas de fósforo rojo (D50 10–15 µm) y el espesor de la capa de recubrimiento, con bajo nivel de humo . YinSu garantiza que el residuo de la combustión conserve una estructura porosa en lugar de un estado vítreo. En la prueba de combustión en haz GB/T 19666, los valores de densidad del humo generalmente se pueden controlar dentro del 70 % del límite estándar.
Tres errores comunes: recomendamos imprimirlos y publicarlos en la pared de su laboratorio
Error 1: Suponer que LSZH puede utilizar las mismas temperaturas de extrusión que el PVC. La ventana de procesamiento térmico del LSZH es mucho más estrecha que la del PVC; incluso temperaturas ligeramente más altas provocan descomposición y decoloración, mientras que temperaturas ligeramente más bajas dan como resultado una plastificación deficiente. Antes de cambiar a LSZH, primero confirme que la precisión del control de temperatura del extrusor se pueda mantener dentro de ±2°C.
Error 2: Suponer que el PVC al que se le ha agregado fósforo rojo pasará todas las pruebas de densidad de humo. El fósforo rojo con diferentes tamaños de partículas presenta diferentes comportamientos de combustión. Para proyectos con requisitos estrictos de densidad de humo (como EN 61034), debe confirmar de antemano que el tamaño de las partículas y el recubrimiento del fósforo rojo cumplen con la norma; No se puede utilizar simplemente un retardante de llama genérico .
Error 3: centrarse únicamente en el precio unitario del material sin calcular el coste total. El hecho de que los materiales LSZH cuesten entre un 30 y un 50 % más es sólo el comienzo; Los costos ocultos, como la modernización de equipos, la depuración de procesos, las pérdidas de rendimiento y los retrasos en las entregas, a menudo se comen la mayor parte de las ganancias.
La próxima vez que reciba una especificación de proyecto, vaya directamente a la sección de requisitos de retardantes de llama y verifique primero dos métricas clave:
requisitos de densidad del humo (p. ej., transmitancia mínima de luz ≥ 60%) y requisitos de corrosividad (p. ej., pH ≥ 4,3, conductividad ≤ 10 µs/mm).
Si no se especifica ninguno de los dos, o si solo aparece ' retardante de llama ,' 'Clase B1' o 'V-0' → Utilice una solución de actualización de PVC y ahorre su presupuesto para áreas donde vale más la pena.
Si las especificaciones de densidad de humo y resistencia a la corrosión se enumeran explícitamente → Elija LSZH de inmediato; No fuerces modificaciones en el PVC.
El enemigo de los cables de PVC nunca ha sido el LSZH, sino la sustitución indiscriminada y ciega. La lógica de diseño detrás de las soluciones retardantes de llama de YinSu es simple: dejar que el PVC dure más en escenarios adecuados, en lugar de obligarlo a funcionar en escenarios inadecuados.
