¿Prueba de envejecimiento dual de 85 grados? Antifloración para nailon retardante de llama de fósforo rojo: la formulación y el procesamiento adecuados
Introducción
El nailon retardante de llama de fósforo rojo es típico de alta eficiencia pero difícil de manejar. Su mecanismo retardante de llama funciona formando ácido polifosfórico durante la combustión, lo que promueve la carbonización del nailon y crea una densa capa de carbón para bloquear el oxígeno. Sin embargo, el fósforo rojo es sensible a la humedad y al oxígeno. El procesamiento o aplicación inadecuados pueden causar fácilmente hidrólisis en ácido fosfórico, que migra a la superficie, estropeando la apariencia y perjudicando el rendimiento.
Hoy, explicamos detalladamente cómo lograr la función anti-floración y pasar la prueba de envejecimiento dual de 85 grados para el nailon retardante de llama de fósforo rojo, desde dos aspectos centrales: diseño de formulación y tecnología de procesamiento.
I. Diseño de formulación: sentar las bases para la lucha contra la floración
La floración del nailon retardante de llama de fósforo rojo se debe a la hidrólisis y la migración del fósforo rojo. El núcleo del diseño de la formulación es sellar la fuente y neutralizar las consecuencias.
1.1 El fósforo rojo encapsulado es imprescindible; Se prefiere la encapsulación compuesta
El fósforo rojo no encapsulado es altamente higroscópico, tiende a liberar PH₃ tóxico durante el procesamiento y tiene poca compatibilidad con el nailon, lo que lo hace inadecuado para uso directo. Todos los retardantes de llama de fósforo rojo comerciales están microencapsulados.

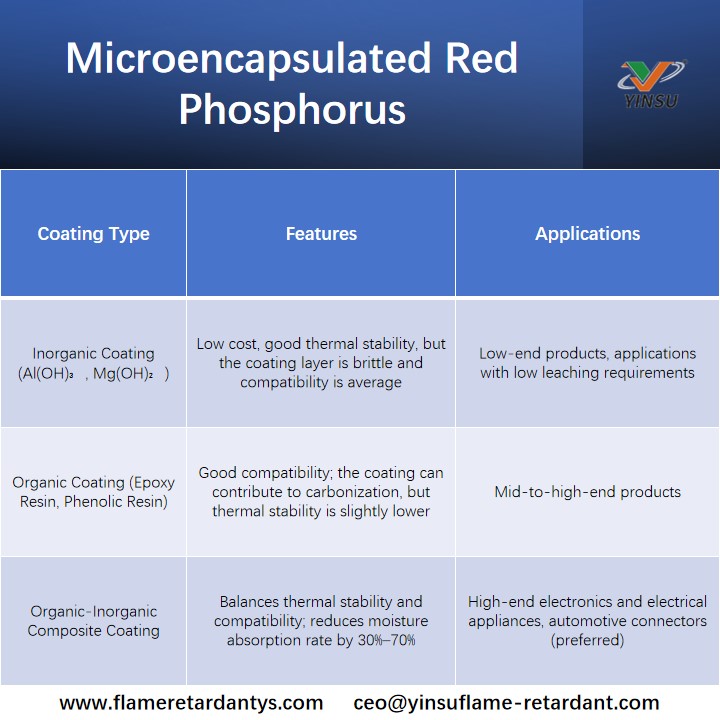

Para piezas que requieren cumplimiento de la prueba de envejecimiento dual de 85 grados, el fósforo rojo encapsulado compuesto orgánico-inorgánico es la mejor opción. El doble revestimiento actúa como una doble capa protectora, maximizando la resistencia a la humedad.
1.2 Absorbente de ácido: Indispensable
El ácido fosfórico (H₃PO₄) procedente de la hidrólisis del fósforo rojo es la principal causa del florecimiento de las superficies y la corrosión de los metales. Se debe agregar absorbente ácido para neutralizar el ácido fosfórico.

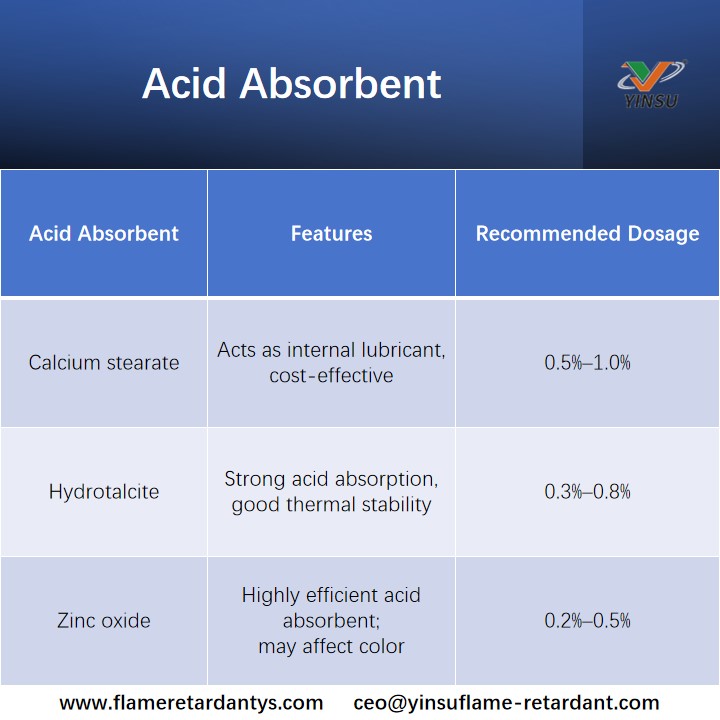

Absorbente ácido común: estearato de calcio, hidrotalcita, óxido de zinc, hidróxido de magnesio, etc.
Punto clave: El absorbente ácido debe estar bien premezclado con masterbatch de fósforo rojo para garantizar una neutralización oportuna durante la extrusión, no después del moldeo por inyección.
1.3 Sistema estabilizador: más que solo antioxidante

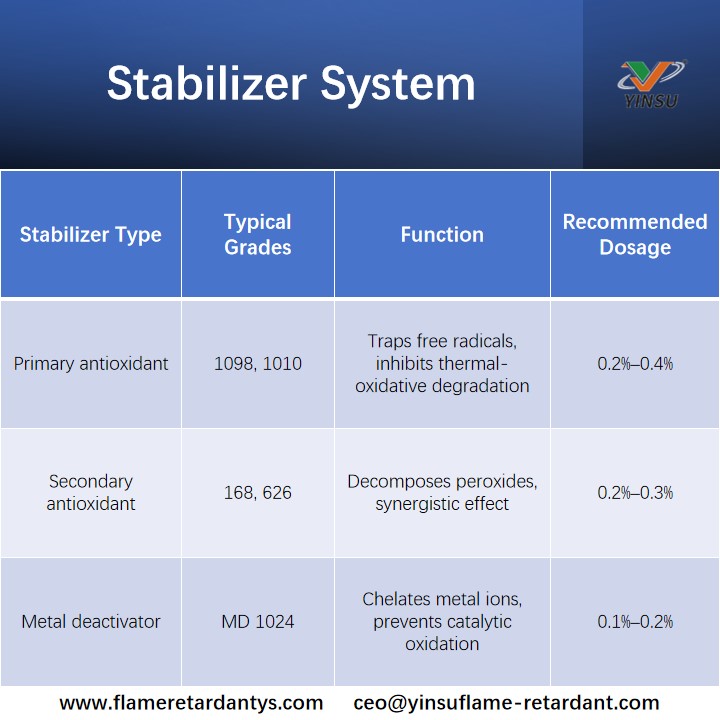

El nailon retardante de llama de fósforo rojo se enfrenta a tres tensiones de envejecimiento: calor, oxígeno e hidrólisis. El sistema estabilizador debe ser multifuncional.
Para el envejecimiento caliente-húmedo a largo plazo, agregue una pequeña cantidad de estabilizador de hidrólisis (p. ej., policarbodiimida) para capturar los grupos terminales carboxílicos y retrasar la escisión de la cadena.

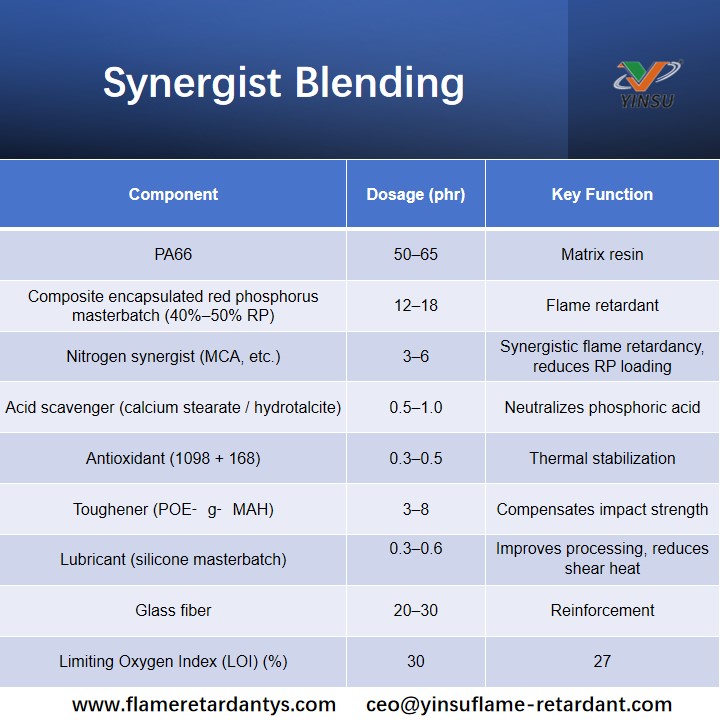

1.4 Mezcla sinérgica: menor carga, mayor estabilidad
II. Consejos de procesamiento: aproveche todo el potencial de su formulación
Incluso una formulación excelente fracasará si se procesa mal. Para el nailon retardante de llama de fósforo rojo, la regla es simple: baja temperatura, poco tiempo y bajo cizallamiento.
2.1 Secado: el control de la humedad es lo primero
Tanto el masterbatch de fósforo rojo como la resina de nailon deben secarse estrictamente.
· Resina de nailon: 100–120°C durante 4–6 h; humedad < 0,1%
· Masterbatch de fósforo rojo: 80–90°C durante 2–4 h (la temperatura alta puede dañar el recubrimiento)
Usar inmediatamente después del secado para evitar reabsorber la humedad.
2.2 Temperatura de extrusión: mejor baja que alta

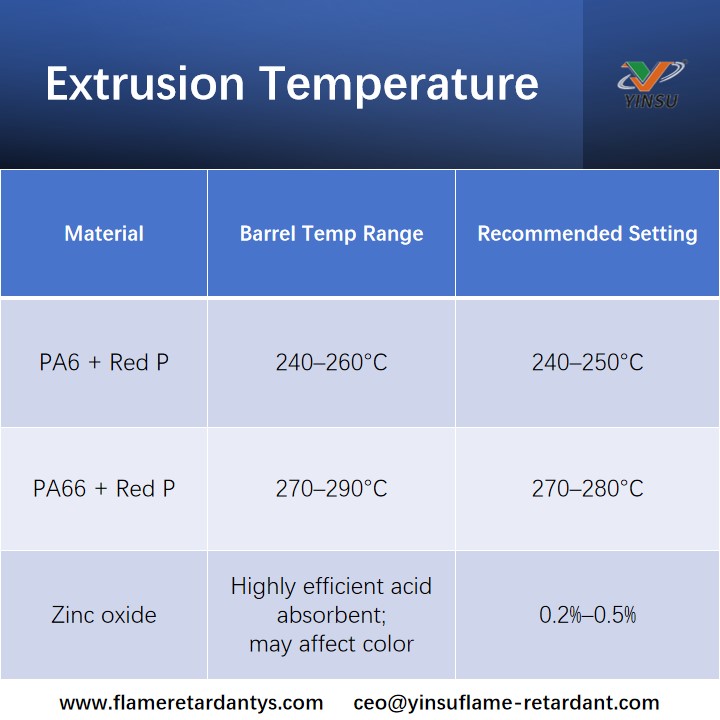

La temperatura de descomposición del fósforo rojo es de unos 300°C (un poco más alta después de la encapsulación). Mantenga siempre un margen seguro.
Regla: Utilice la temperatura mínima factible para la fusión y plastificación total. Controle estrictamente las zonas de alta temperatura (compresión, dosificación) para evitar el sobrecalentamiento local.
2.3 Control de corte: RPM bajas, L/D alto
El alto cizallamiento genera calor por fricción excesivo, lo que provoca la descomposición local de la RP y un mayor riesgo de floración.
· Velocidad del tornillo: 200–300 rpm (20%–30% menos que la modificación estándar)
· Configuración del tornillo: alta relación L/D (L/D ≥ 40); elementos de bajo cizallamiento (por ejemplo, discos dentados) en la zona de dispersión; menos bloques de amasar
2.4 Ventilación por vacío: eliminar riesgos ocultos
Las extrusoras de doble tornillo deben utilizar ventilación al vacío (vacío ≥ −0,06 MPa) para eliminar trazas de humedad y productos derivados de la descomposición.
Moldeo por inyección: control de temperatura y velocidad
Evite sobrecalentar la masa fundida durante la inyección.
· Temperatura del barril: 5–10°C menor que la extrusión
· Temperatura del molde: 80–120°C (mejora la cristalización, reduce el estrés)
· Velocidad de inyección: moderada; evitar alto cizallamiento
2.5 Limpieza de equipos: evitar residuos
Es posible que queden restos en el tornillo y en el cilindro. Antes de paradas prolongadas, purgar con nailon puro o PP para evitar la corrosión por residuos humedecidos.
III. Resumen: Lista de acciones contra la floración

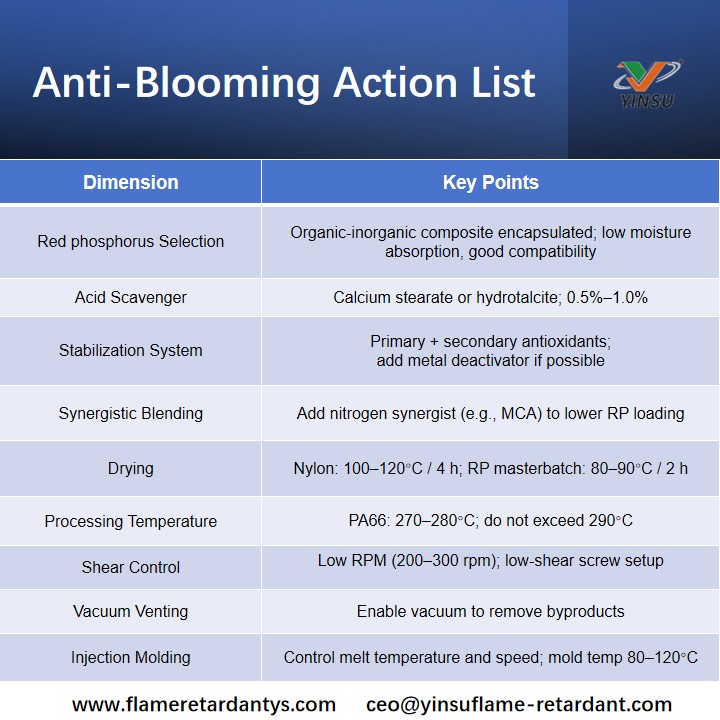

Para pasar la prueba de envejecimiento dual de 85 grados (sin floración ni corrosión después de 1000 h), siga estos puntos clave:
La lucha contra la floración del nailon retardante de llama con fósforo rojo no tiene una solución única que sirva para todos. Se basa en una coordinación sistemática entre la formulación y el procesamiento. Con cada detalle bien controlado, la prueba de envejecimiento dual de 85 grados ya no es un obstáculo.
¿Puede el nailon retardante de llama de fósforo rojo no pasar la prueba de envejecimiento dual de 85 grados?
Los problemas florecientes a menudo radican en la falta de coincidencia entre la formulación y el procesamiento.
Este artículo explica en profundidad, desde el mecanismo hasta el funcionamiento práctico, cómo combinar retardantes de llama de fósforo rojo adecuados con las condiciones de procesamiento.
para que el rendimiento anti-floración ya no dependa de la suerte.
