¿Siempre tienes problemas para procesar PA66? ¡Este artículo explica estas fallas comunes y sus causas!

¿Siempre tienes problemas para procesar PA66? ¡Este artículo explica estas fallas comunes y sus causas!

Como 'potencia' entre los plásticos de ingeniería, PA66 se usa ampliamente en automoción, electrónica, maquinaria y otros campos debido a sus ventajas de alta resistencia, resistencia al desgaste y resistencia al aceite. Sin embargo, muchos profesionales frecuentemente encuentran obstáculos durante el procesamiento, lo que resulta en una apariencia defectuosa de la pieza o en la imposibilidad de alcanzar la precisión dimensional, lo que afecta seriamente la eficiencia de la producción y la calidad del producto. De hecho, la mayoría de estos problemas están relacionados con las características de PA66, como la higroscopicidad y la cristalinidad. Hoy, repasemos las fallas más comunes en el procesamiento para ayudarlo a identificar las causas fundamentales.

I. 'rayas plateadas' y burbujas superficiales, que comprometen tanto la apariencia como el rendimiento
Este es el problema que ocurre con más frecuencia en el procesamiento PA66. A menudo aparecen finas rayas filamentosas de color blanco plateado en la superficie de las piezas, a veces acompañadas de pequeñas burbujas elevadas, especialmente perceptibles cerca de las puertas y en cambios repentinos en el espesor de las paredes. La razón principal es bastante simple. PA66 es extremadamente higroscópico. Si el secado antes del procesamiento es insuficiente, la humedad de la materia prima se convierte en vapor debido a la alta temperatura (250-270°C) en el barril. Este vapor, mezclado con la masa fundida durante el moldeo por inyección, forma vetas plateadas y burbujas. Además, la contaminación de la materia prima con polvo o aceite, o una proporción excesivamente alta de material reciclado, también pueden desencadenar estos problemas.

II. Mal brillo y marcas de flujo, lo que hace que las piezas parezcan 'baratas'
A menudo, las piezas procesadas PA66 tienen una superficie opaca y mate con evidentes marcas rayadas a lo largo de la dirección del flujo de fusión, particularmente común en piezas grandes y planas. Hay tres causas principales. Primero, la temperatura del molde es demasiado baja. El moldeo PA66 normalmente requiere una temperatura del molde de 80-120°C. Si la temperatura es insuficiente, la masa fundida se enfría demasiado rápido y no puede adaptarse completamente a la superficie del molde. En segundo lugar, la temperatura de la masa fundida es demasiado baja, lo que da como resultado una fluidez deficiente, o la velocidad o presión de inyección es insuficiente, lo que impide que la masa fundida se distribuya uniformemente en el molde. En tercer lugar, las manchas de aceite o los rayones en la superficie del molde, o las impurezas en la materia prima, pueden afectar el brillo de la pieza.

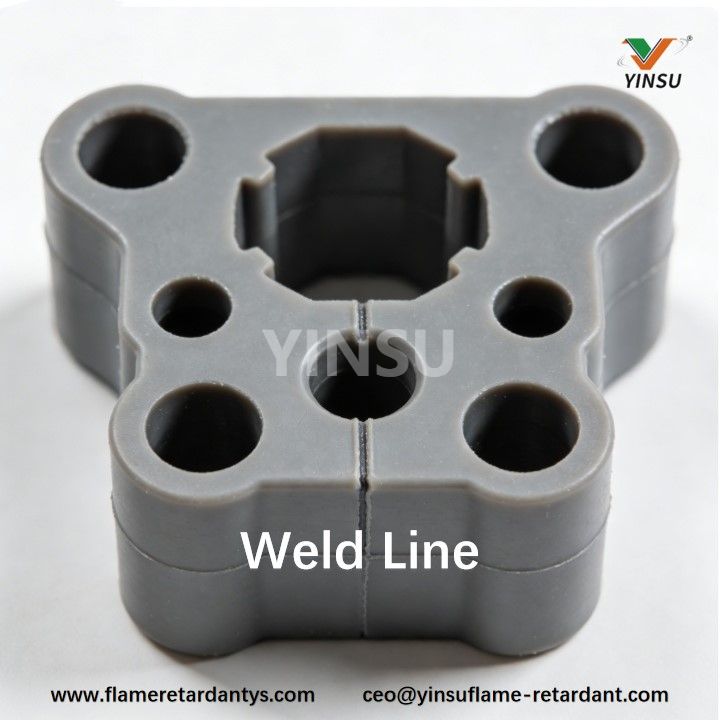

III. Líneas de soldadura pronunciadas, que se rompen fácilmente con una ligera curvatura
A menudo aparece una línea distinta en lugares con múltiples puertas u orificios, que es la línea de soldadura. No solo afecta la apariencia sino que, lo que es más importante, reduce significativamente la resistencia en el área de la línea de soldadura, haciéndola propensa a romperse durante el ensamblaje o el uso. Esto se debe a que la masa fundida PA66 se enfría rápidamente. Cuando las corrientes de fusión divididas convergen dentro del molde, su temperatura ya ha disminuido sustancialmente, lo que impide que las cadenas de polímeros se entrelacen por completo. Si la temperatura del molde o la temperatura de fusión es demasiado baja, o la velocidad de inyección es demasiado lenta, el problema de la línea de soldadura se vuelve más grave.

IV. Deformación y deformación de piezas que no cumplen con los estándares dimensionales
Las piezas PA66 de paredes delgadas, alargadas o con estructura asimétrica son propensas a doblarse o torcerse después del enfriamiento, con una variación dimensional significativa, que puede diferir incluso dentro del mismo lote. Esto está relacionado con las características de cristalización de PA66. La cristalización provoca una contracción volumétrica relativamente grande. Si diferentes áreas de la pieza se enfrían a velocidades desiguales, lo que da lugar a una cristalinidad diferente, las tensiones internas se desequilibran, lo que provoca deformaciones y deformaciones. Además, la ubicación inadecuada de la compuerta, la distribución desigual del sistema de enfriamiento o la presión de inyección y el tiempo de retención establecidos de manera irrazonable también pueden provocar la pérdida del control de precisión dimensional.

V. Piezas frágiles que carecen de dureza y se dañan fácilmente con el uso
Normal PA66 piezas tienen buena dureza. Sin embargo, si se fracturan bajo una ligera fuerza externa después del procesamiento, con una superficie de fractura suave, indica una pérdida severa de tenacidad. Es probable que esto se deba a un secado excesivo de la materia prima o a temperaturas de procesamiento excesivamente altas, lo que provoca una degradación de la cadena molecular PA66 y propiedades mecánicas comprometidas. También podría deberse a una temperatura del molde excesivamente baja, lo que provocaría una cristalización desigual de las piezas. Una proporción excesivamente alta de material reciclado o la mezcla de material degradado con la materia prima también pueden hacer que las piezas se vuelvan quebradizas y propensas a romperse.

VI. 'Atascos' frecuentes durante el procesamiento, que afectan en gran medida la eficiencia de la producción
Además de los problemas con las piezas mismas, pueden ocurrir fallas como fractura de la masa fundida, adherencia en el molde o alimentación deficiente durante el procesamiento. Por ejemplo, una superficie rugosa o un patrón ondulado cuando la masa fundida sale de la boquilla es causada por una tensión de corte excesiva debido a una temperatura de fusión baja o una velocidad de inyección demasiado alta. Las piezas que se pegan al molde y no se expulsan a menudo se deben a una temperatura excesivamente alta del molde, un ángulo de inclinación insuficiente o una presión de inyección/tiempo de retención excesivamente largo. La acumulación y obstrucción de la materia prima en la garganta de alimentación se debe a la acumulación de material absorbido por la humedad cuando se calienta o a ajustes de temperatura inadecuados en la zona de alimentación.

De hecho, la mayoría de los PA66 problemas de procesamiento tienen causas rastreables. El núcleo es controlar los dos aspectos clave: 'secado' y 'temperatura'. Es esencial secar completamente la materia prima a 100-120°C durante 4-6 horas antes del procesamiento, asegurando que el contenido de humedad se reduzca por debajo del 0,2%. Luego, optimice el diseño del molde según la estructura de la pieza y controle con precisión los parámetros del proceso, como la temperatura de fusión y la temperatura del molde. De esta manera se pueden evitar eficazmente la mayoría de los fallos.
¿Qué otros problemas desafiantes ha encontrado en el procesamiento de PA66? No dudes en compartir en los comentarios.
