Al igual que los plásticos de ingeniería, ¿por qué PPO no puede competir con PA66 en aplicaciones automotrices?
Entre los cinco principales plásticos de ingeniería, el PPO tiene un perfil relativamente bajo. A pesar de su baja densidad, resistencia a la hidrólisis, propiedades autoextinguibles y excelente estabilidad mecánica y dimensional, el PPO no se ve comúnmente en aplicaciones automotrices, que han ido ganando popularidad en los últimos años. ¿Cuál es la razón detrás de esto? Hemos seleccionado PA66, un material con propiedades generales similares al PPO de la categoría de plásticos de ingeniería, y comparamos su estructura química, propiedades térmicas, propiedades mecánicas, resistencia química, resistencia ambiental y características de procesamiento.
El PPO, también conocido como PPE, es un termoplástico amorfo con excelente estabilidad dimensional, estabilidad hidrolítica y alta resistencia al calor. Por otro lado, PA66 es una poliamida semicristalina con excelente resistencia a la tracción, tenacidad y resistencia al desgaste.
I. Estructura molecular

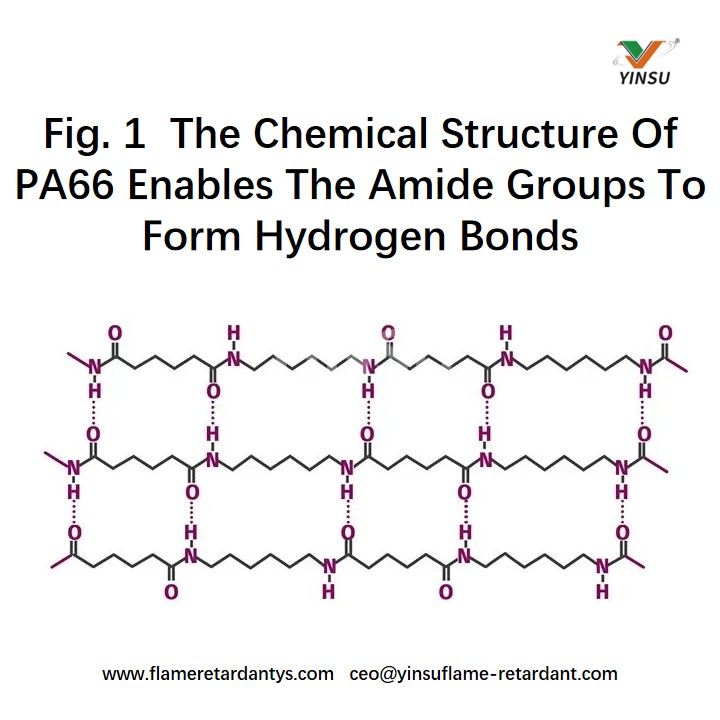

PA66 se caracteriza por su estructura lineal y enlaces amida, que facilitan la formación de enlaces de hidrógeno entre cadenas poliméricas (Figura 1). Esta estructura química mejora su resistencia a la tracción, tenacidad y resistencia química. PA66 también es semicristalino y presenta regiones cristalinas ordenadas intercaladas con regiones amorfas.

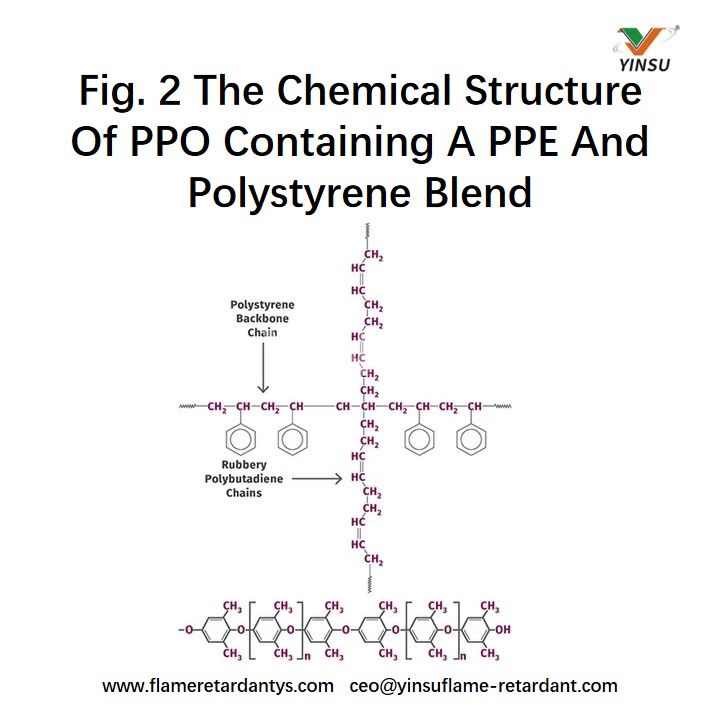

PPO (Figura 2) es una mezcla miscible de éter de polifenileno y poliestireno de alto impacto (HIPS). Como material amorfo, el PPO es conocido por su estructura molecular rígida compuesta de anillos de benceno y grupos metilo. Esta estructura imparte una alta temperatura de transición vítrea, resistencia al calor, buenas propiedades eléctricas, excelente estabilidad hidrolítica y la capacidad de utilizar retardantes de llama libres de halógenos. Cuando se mezcla con poliestireno (PS), el material resultante exhibe propiedades térmicas y mecánicas ajustables.
La comparación entre estos dos materiales representa una batalla clásica entre polímeros amorfos y semicristalinos. Sin embargo, la estructura química única del PA66 le otorga una ventaja de tenacidad que otros materiales semicristalinos no poseen. Mientras tanto, los materiales PPO combinan las ventajas de los materiales amorfos con una combinación de propiedades más personalizable.
II. Propiedades térmicas
PA66 es un polímero semicristalino con un punto de fusión (Tm) de aproximadamente 260°C. Su temperatura de transición vítrea (Tg) oscila entre 55°C (seco) y -37°C (100% RH). La Tg de PA66 se ve afectada por la humedad, ya que el agua actúa como plastificante para la estructura del polímero.

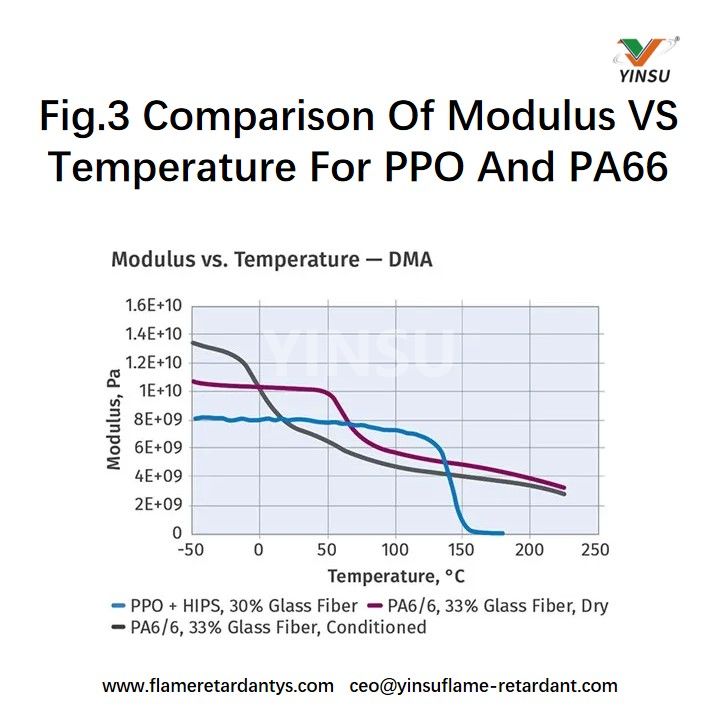

Una comparación del módulo versus la temperatura de PA66 y PPO revela diferencias significativas en el comportamiento térmico de estos dos materiales amorfos y semicristalinos (Figura 3). La temperatura de transición vítrea del PA66 acondicionado es menor que la del PA66 seco. Por encima de esta temperatura de transición vítrea, PA66 mantiene el módulo a temperaturas mucho más altas que los materiales de PPO. Si su objetivo principal es cumplir con el rendimiento a alta temperatura a largo plazo requerido para aplicaciones automotrices debajo del capó, entonces PA66 es la mejor opción.
El EPP tiene una Tg de hasta 215 °C, lo que ofrece una excelente resistencia al calor y estabilidad dimensional a temperaturas elevadas. La mezcla de PPE con otros polímeros afecta su temperatura de transición térmica, lo que da como resultado un rango de temperatura de transición vítrea de 110 °C para mezclas con mayor contenido de PS a 175 °C para mezclas con menor contenido de PS.
El comportamiento térmico del PPO está marcado por la estabilidad, con un alto módulo desde la temperatura ambiente hasta la temperatura de transición vítrea. Por el contrario, el módulo de los materiales de poliamida disminuye por encima de la temperatura de transición vítrea y depende en gran medida del contenido de humedad del material. Por lo tanto, se puede confiar en que los materiales de poliamida mantendrán propiedades similares en su rango de temperatura efectiva.
PA66 cuenta con buena tenacidad, así como resistencia al impacto, a la fluencia y a la fatiga. Sus propiedades mecánicas están influenciadas por la humedad. Una mayor humedad conduce a una menor resistencia y rigidez, pero a una mayor tenacidad. Sin embargo, la rigidez y la resistencia se pueden ajustar añadiendo refuerzo de fibra de vidrio.

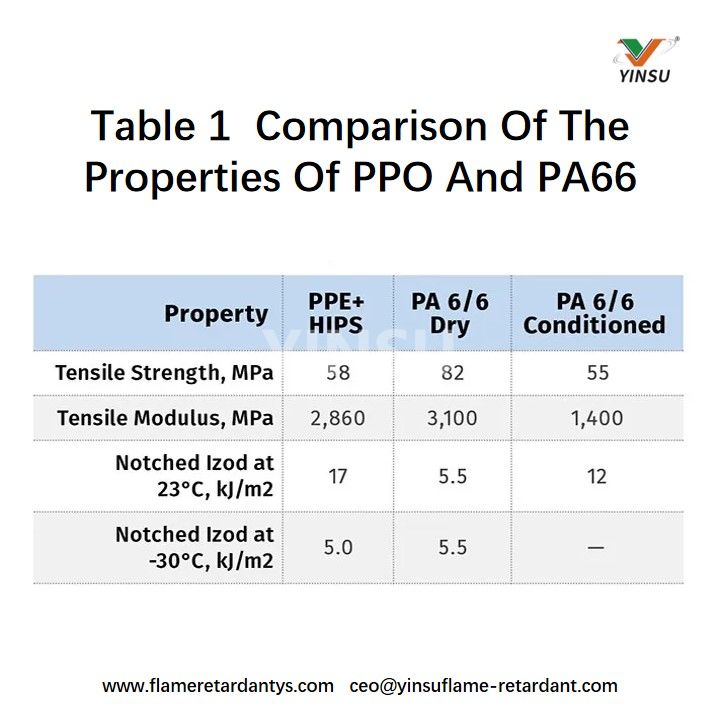

En el estado condicionado, el módulo de tracción de PA66 es menor, pero su resistencia a la tracción es comparable a la de los materiales de PPO. Además, la dureza del PA66 es mayor y casi a la par con la de los materiales de PPO. Esto indica que, aunque las propiedades de los materiales de poliamida pueden cambiar debido a la humedad, aún proporcionan suficiente resistencia y tenacidad para la mayoría de las aplicaciones. Además, PA66 exhibe una excelente tenacidad al impacto repetido, un bajo coeficiente de fricción y una baja resistencia al desgaste, lo que lo hace adecuado para una amplia gama de aplicaciones.
Donde el PPO tiene ventajas significativas sobre PA66 es en las propiedades mecánicas y térmicas. Incluso a altas temperaturas, mantiene una rigidez y una resistencia a la tracción/flexión consistentemente altas. A medida que aumenta la temperatura, el módulo disminuye gradualmente, una característica valiosa para aplicaciones que requieren estabilidad de rendimiento en condiciones severas. Además, la resistencia a la tracción del PPO no se ve afectada en gran medida por la humedad y sigue siendo predecible en un amplio rango de temperaturas. PPO ofrece mayor confiabilidad que PA66, que puede perder fuerza en condiciones ambientales similares. Estas características hacen que PPO sea ideal para aplicaciones que exigen durabilidad y consistencia en el rendimiento.
III. Resistencia química
PA66 exhibe una excelente resistencia química, lo que lo convierte en un material versátil para diversas industrias. Es extremadamente resistente a hidrocarburos, aceites y grasas, lo que lo hace adecuado para aplicaciones automotrices e industriales.
PA66 también muestra buena resistencia a una amplia gama de disolventes y ácidos débiles. Sin embargo, es menos resistente a ácidos, bases y oxidantes fuertes, lo que puede hacer que su estructura se degrade con el tiempo. Su rendimiento varía con la temperatura y concentración de los químicos a los que está expuesto.
El PPO posee una excelente resistencia química, particularmente a ácidos, bases y muchos solventes orgánicos. Es altamente resistente a la degradación hidrolítica y se desempeña bien en ambientes húmedos debido a su baja higroscopicidad. Sin embargo, el PPO es menos resistente a los hidrocarburos aromáticos, los halógenos y ciertas cetonas. Además, es propenso a agrietarse por estrés ambiental cuando se expone a solventes orgánicos.
En aplicaciones específicas, especialmente en ambientes expuestos a hidrocarburos, aceites y grasas, PA66 demuestra una resistencia química superior al PPO. La capacidad de PA66 para resistir la exposición prolongada a estas sustancias le otorga una ventaja significativa en componentes mecánicos y de automóviles, que a menudo están expuestos a dichos entornos. Por el contrario, la susceptibilidad del PPO a los hidrocarburos, disolventes aromáticos y cetonas puede limitar su rendimiento en situaciones similares. Si bien el PPO puede resistir una amplia gama de productos químicos, su sensibilidad a estas sustancias específicas otorga PA66 una ventaja considerable en aplicaciones que requieren durabilidad. Esta dureza, combinada con la resistencia mecánica de PA66, subraya su rendimiento superior en entornos químicamente exigentes.
Aunque la PPO suele ser más susceptible a las influencias químicas debido a su naturaleza amorfa, supera al PA66 en diversos entornos, incluida la exposición a ácidos orgánicos, cloruros inorgánicos, peróxido de hidrógeno y anticongelantes.
IV. Resistencia ambiental
PA66 tiene una excelente resistencia ambiental, lo que lo convierte en un material confiable para aplicaciones exigentes. Presenta una resistencia excepcional al envejecimiento por calor y conserva sus propiedades mecánicas durante períodos prolongados, incluso a altas temperaturas. Los grados especiales, como el PA66 reforzado con fibra de vidrio, pueden soportar temperaturas de hasta 220 °C, lo que los hace adecuados para entornos de alta temperatura.
Si bien PA66 es resistente a una amplia gama de productos químicos, su estabilidad hidrolítica puede verse comprometida por la exposición prolongada al agua o la humedad, lo que resulta en cambios dimensionales y propiedades mecánicas reducidas. Sin embargo, hay estabilizadores disponibles comercialmente para mejorar la estabilidad en condiciones hidrotermales. PA66 en sí tiene una resistencia limitada a los rayos UV y la exposición prolongada a la luz solar puede provocar degradación y decoloración de la superficie. Para mejorar su resistencia a los rayos UV, a menudo se añaden estabilizadores o revestimientos protectores para hacerlo más adecuado para aplicaciones en exteriores.
El PPO es conocido por su excelente resistencia ambiental, particularmente a la humedad y la degradación hidrolítica. Con baja higroscopicidad, el PPO mantiene su estabilidad dimensional y propiedades mecánicas incluso en ambientes húmedos, lo que lo hace ideal para aplicaciones que requieren una exposición prolongada al agua. Además, el PPO muestra una excelente resistencia a una amplia gama de ácidos, álcalis y muchos solventes orgánicos, lo que garantiza su durabilidad en ciertos ambientes químicamente agresivos. Su estabilidad térmica inherente complementa su resistencia, lo que permite un funcionamiento confiable en diversas condiciones ambientales.
La estabilidad hidrolítica del PPO supera la del PA66 y su absorción de agua se encuentra entre las más bajas de todos los termoplásticos de ingeniería. Esta resistencia superior a la absorción de agua garantiza que el PPO mantenga su integridad mecánica y minimice la degradación del rendimiento o la expansión dimensional. Por el contrario, el nailon 66 absorbe agua, lo que provoca una expansión del volumen, un aumento de la tensión de interferencia y una rigidez y resistencia reducidas. La estabilidad superior del PPO en condiciones húmedas lo convierte en una opción más confiable para aplicaciones donde la precisión dimensional y las propiedades mecánicas consistentes son fundamentales.
V. Procesamiento
PA66, como material semicristalino, ofrece varias ventajas en el procesamiento de moldeo sobre el PPO. Primero, PA66 tiene una viscosidad de fusión más baja que el PPO, lo que reduce la presión requerida para llenar los moldes de inyección. Esto permite corredores más largos y la capacidad de rellenar espesores de pared más delgados.
PPO sobresale en control dimensional con baja contracción del moldeo. También tiene una gravedad específica más baja que PA66, lo que resulta en piezas más ligeras.
VI. Conclusión
La elección entre PPO y PA66 depende de los requisitos específicos de la aplicación. Si su aplicación exige un material que pueda funcionar bien bajo diversas tensiones, entonces PA66 es definitivamente la mejor opción. Esto incluye aplicaciones automotrices, herramientas industriales y entornos de uso sostenido de alta temperatura. El PPO se destaca en aplicaciones que requieren alta resistencia al calor, estabilidad dimensional y estabilidad hidrolítica.
Es importante señalar que la elección entre PPO y PA66 debe basarse en una consideración integral de las necesidades específicas de la solicitud. Ambos materiales tienen sus ventajas únicas y son adecuados para diferentes escenarios.
En el campo de retardo de llama, YINSU, además de ofrecer una variedad de soluciones retardantes de llama para materiales de nailon, también hemos desarrollado retardantes de llama para PPO y aleaciones HIPS . FRP-950X , un retardante de llama de fósforo rojo recubierto de alto contenido, que puede lograr un retardo de llama altamente eficiente y una protección ambiental libre de halógenos cuando se utiliza en aleaciones de PPO y HIPS. Abre nuevas direcciones en el mercado de los retardantes de llama.
