Estudio de caso: ¿Por qué el material modificado con retardante de llama se vuelve amarillo?
Ayer, un cliente me mencionó que su material de fibra de vidrio de nailon retardante de llama recientemente desarrollado a menudo se vuelve amarillo durante la producción y no estaba seguro de por qué.
Antes de que terminaran de hablar, inmediatamente me vinieron a la mente tres posibles razones:
1. El retardante de llama utilizado tiene poca resistencia al calor.
2. Degradación del nailon causada por las altas temperaturas durante el proceso de extrusión (esto puede estar relacionado con los ajustes de temperatura del extrusor, la resistencia al corte del tornillo, etc.).
3. Otros aditivos tienen poca resistencia al calor o se produjeron reacciones entre aditivos o entre aditivos y nailon.
Después de una discusión más profunda, me enteré de que el cliente ya había realizado experimentos de enfriamiento con respecto a los factores de temperatura, pero el problema del color amarillento persistía. Luego me preguntaron si podía ayudar a identificar la causa exacta.

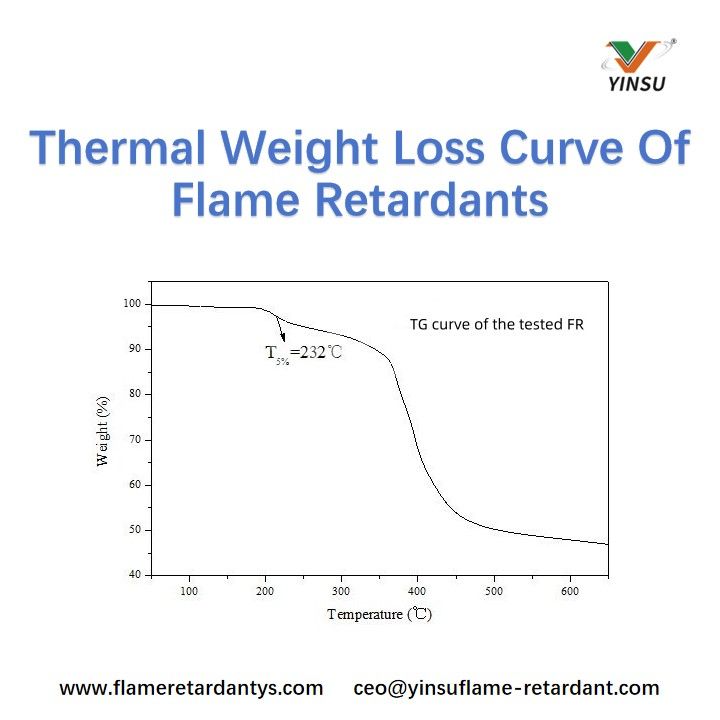

En la formulación de muestra proporcionada por el cliente, identificamos un grado específico de PA6, un retardante de llama (FR) y tres aditivos (A, B, C) (la formulación exacta es confidencial y no se puede revelar aquí). Realizamos análisis termogravimétricos (TGA) en estos cuatro componentes, incluidos el retardante de llama y los aditivos. La curva TGA para el retardante de llama se muestra en la siguiente figura.
Claramente, la temperatura de descomposición inicial del retardante de llama FR no cumple con los requisitos de procesamiento para PA6/30%GF, mientras que los otros tres aditivos son adecuados para las temperaturas de procesamiento del nailon. Por lo tanto, recomendé reemplazar el retardante de llama o cambiar a un lote diferente.
Unos días más tarde, el cliente volvió a llamar para confirmar que el lote actual de retardante de llama efectivamente tenía problemas y no podía cumplir con los requisitos de procesamiento para PA6/GF. Después de reemplazarlo, se resolvió el problema del amarillamiento.
De hecho, los problemas de amarilleo o ennegrecimiento durante el procesamiento del plástico se discuten con frecuencia en la industria de materiales modificados y las causas son variadas. Sabemos que el color resulta de la interacción entre la luz y la materia, lo que implica muchos cambios físicos y químicos. En el caso de los plásticos, los cambios de color suelen deberse a la oxidación de determinados componentes. Por supuesto, en algunos casos, los cambios de color también pueden deberse a una limpieza inadecuada de la maquinaria de procesamiento.
Según experiencias pasadas, creo que las principales razones de la decoloración de los materiales modificados retardantes de llama durante el procesamiento o almacenamiento incluyen las siguientes:
1. Poca estabilidad de las materias primas
Algunas resinas del mercado se producen sin antioxidantes ni estabilizadores. Los productos plásticos fabricados con ellos pueden decolorarse inmediatamente después de la extrusión o durante el almacenamiento. Cambiar a resinas de otros fabricantes o grados a menudo resuelve el problema. Esto indica calidad variable en las resinas del mercado, y es esencial encontrar y utilizar materiales con buena estabilidad.
2. Mala resistencia al calor del retardante de llama

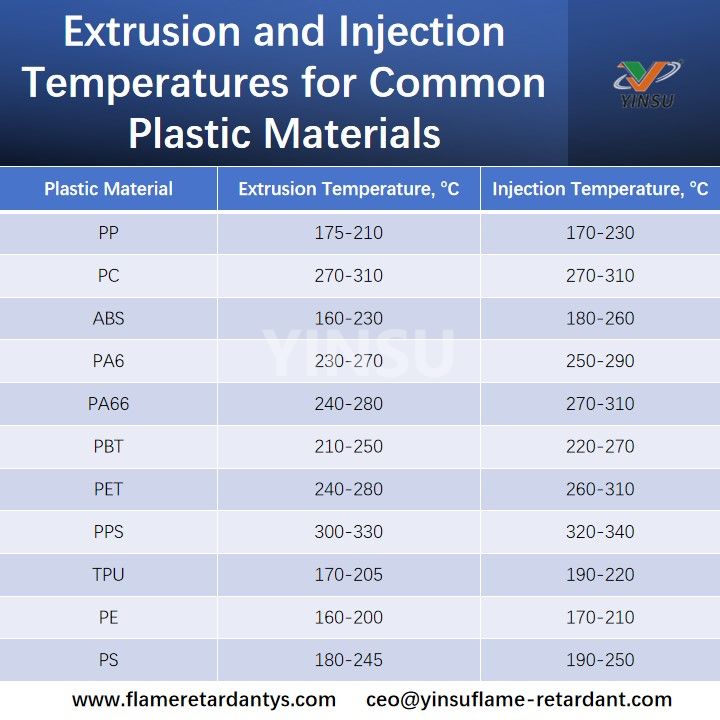

Si el retardante de llama se descompone a temperaturas inferiores a la temperatura de procesamiento del material, genera pequeñas moléculas que provocan la decoloración de todo el sistema. Por ejemplo, el PP se procesa entre 170 y 230 °C, PA6 normalmente entre 230 y 290 °C y PA66 entre 240 y 310 °C. Los retardantes de llama utilizados para PP, PA6 y PA66 pueden diferir en consecuencia.
3. Impurezas metálicas excesivas en las cargas

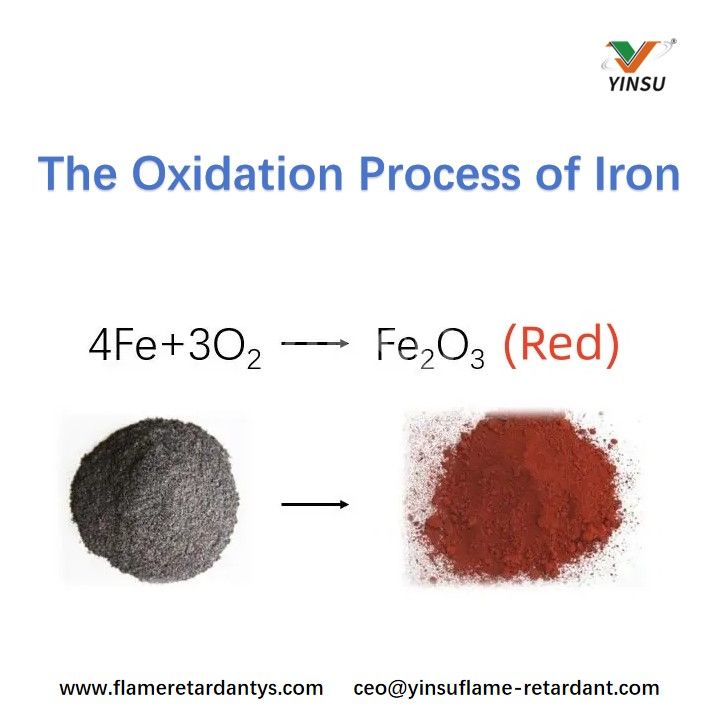

Las impurezas excesivas como hierro, níquel o cromo pueden sufrir una oxidación incompleta en determinadas condiciones, formando los correspondientes óxidos que provocan la decoloración plástica. Por ejemplo, el hierro se oxida en el aire para formar óxido de hierro rojo, lo que hace que los productos plásticos parezcan más oscuros. Los rellenos comunes incluyen dióxido de titanio y carbonato de calcio.
4. Otros factores aditivos
Los aditivos comunes de procesamiento y modificación incluyen antioxidantes, plastificantes, agentes de refuerzo, agentes de acoplamiento, lubricantes, colorantes, agentes reticulantes, retardantes de llama, agentes antiestáticos, agentes antibacterianos, modificadores de impacto y degradantes. Durante el procesamiento (especialmente a altas temperaturas), estos aditivos no deben reaccionar entre sí y deben mantener su propia estabilidad para evitar la descomposición oxidativa.
5. Factores ambientales
Varias sustancias en el aire pueden adsorberse o reaccionar con materiales modificados. Por ejemplo, algunos compuestos de NOx tienen un color inherente, como el dióxido de nitrógeno (NO₂), una sustancia gaseosa de color marrón rojizo altamente reactiva. Cuando el NOx se adhiere o se absorbe en gran medida en los bordes expuestos de los productos plásticos, inevitablemente provoca decoloración. Los factores externos como la luz y el calor también pueden desencadenar reacciones químicas en ciertos componentes plásticos, provocando degradación y decoloración.
Los cinco puntos anteriores son causas comunes de la decoloración del plástico durante la producción y el almacenamiento. Sin embargo, casos concretos aún requieren un análisis específico. Sólo considerando todos los posibles factores de influencia pueden los ingenieros de modificación garantizar que la calidad del color del producto satisfaga las demandas del mercado y de los clientes, logrando en última instancia beneficios mutuos y resultados beneficiosos para todos.
