Más suave que la fibra de vidrio, pero más resistente que el talco: liberando el 'potencial oculto' de la wollastonita en la modificación del plástico
Hoy, le brindaremos un análisis en profundidad de la naturaleza microscópica de la wollastonita y su lógica de aplicación avanzada en la modificación de plásticos, desde las perspectivas profesionales de la cristalografía mineral, la química física interfacial y la termodinámica.

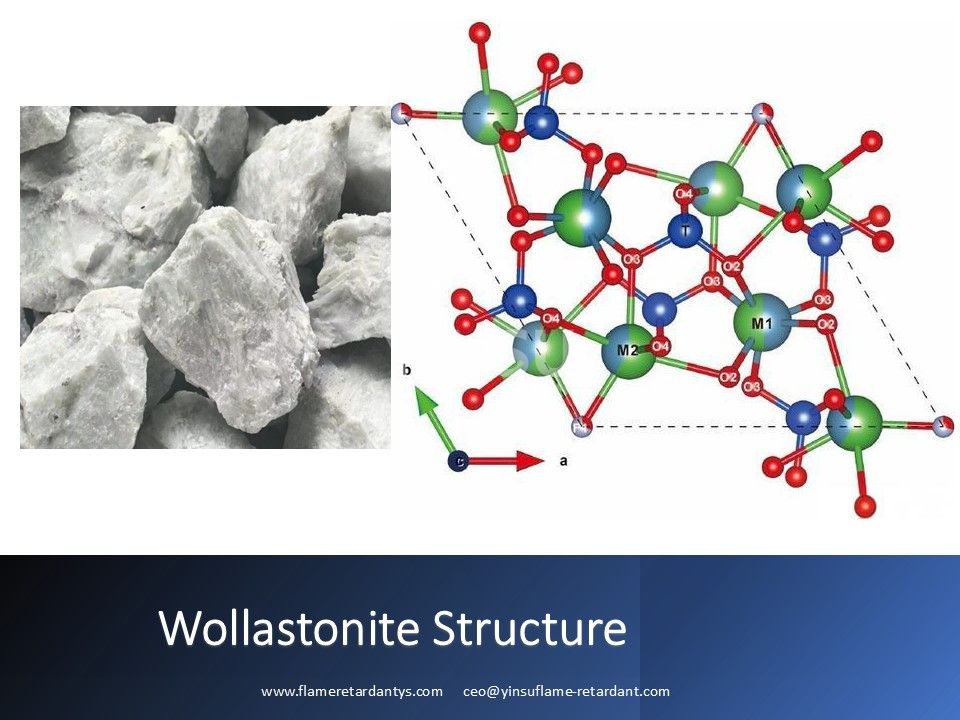

1. Estructura cristalina y morfología geométrica.
La wollastonita no es un relleno de partículas común y corriente, sino una microfibra inorgánica natural.
Naturaleza química y cristalográfica
La wollastonita pura es metasilicato de calcio (CaSiO ₃ ), con una composición teórica de aproximadamente 48,3% CaO y 51,7% SiO ₂ . Pertenece a los silicatos de cadena y su estructura cristalina consta de cadenas de tetraedros de silicato (SiO ₄ ) combinadas con iones de calcio en posiciones de coordinación octaédricas dispuestas en paralelo.
Escote y 'Naturalmente Acicular'
Esta estructura de cadena le confiere propiedades físicas muy características: tiene dos planos de división perfectos que son casi perpendiculares (ángulo de intersección de 84°). Cuando se aplasta y se somete a fuerza, se divide fácilmente a lo largo de los planos cristalinos, formando partículas aciculares.
Parámetros clave
l Resistencia a la tracción intrínseca: la resistencia a la tracción teórica de una sola microfibra de silicita es extremadamente alta, alcanzando entre 2700 y 4100 MPa, que está en el mismo orden de magnitud que la de algunas fibras de vidrio comunes.
l Relación de aspecto: mediante el procesamiento industrial que utiliza molinos de chorro de aire o molinos de fricción especializados, se puede mantener una relación de aspecto alta (HAR), que normalmente oscila entre 10:1 y 30:1; por el contrario, el fresado por impacto convencional produce una relación de aspecto baja (LAR), aproximadamente de 3:1 a 5:1. El diámetro de la wollastonita generalmente utilizado para la modificación plástica es de aproximadamente 3 a 6 μm.
2. Grupos químicos superficiales y alcalinidad débil
El entorno químico en la superficie de la wollastonita determina el éxito o el fracaso del enlace interfacial y es fundamentalmente diferente de la sílice o el talco.
Enlaces rotos y grupos silanol
Durante el proceso de molienda, los enlaces Si-O y Ca-O en la red cristalina se rompen a la fuerza. Los terminales insaturados de silicio y oxígeno en la superficie reaccionan rápidamente con la humedad del aire para generar grupos silanol reactivos (Si-OH). Ésta es la base de su modificación química.
La característica 'alcalina' que se pasa por alto
A diferencia del talco y el caolín, cuyas superficies son ligeramente ácidas o neutras, la wollastonita exhibe una alcalinidad fuerte y débil en el agua (pH de hasta 9,0 ~ 11,0). Esta alcalinidad superficial se origina por la presencia de iones de calcio. Es útil para la estabilidad de la matriz polimérica (como la neutralización de productos de degradación ácidos), pero plantea un desafío importante para el tratamiento de acoplamiento de superficies.
3. Fuerzas de interacción y desafíos interfaciales
En la matriz polimérica, la wollastonita sin tratar depende principalmente de fuerzas débiles de van der Waals y de la incrustación física para unirse con la resina. Al realizar un acoplamiento químico, debemos afrontar un hecho duro:
El problema de la 'pérdida de silano'
Aunque la wollastonita tiene grupos silanol en su superficie y parece adecuada para agentes de acoplamiento de silano, los datos experimentales muestran que después del lavado con THF (tetrahidrofurano), la tasa de retención de silano en la superficie de la wollastonita es sólo del 21%. En las mismas condiciones, el caolín (pH 7,1) tiene una tasa de retención del 96% y el vidrio E (pH 9,5) es del 50%.
Modificación
Esto se debe a que los agentes de acoplamiento de silano (generalmente más estables a pH 4-5) experimentan una autopolimerización rápida e incontrolada en la superficie fuertemente alcalina de la wollastonita a pH 9,9, formando oligómeros multicapa que son difíciles de formar enlaces covalentes densos con la superficie mineral. Esto significa que, bajo procesos convencionales, los silanos en la superficie de la wollastonita son en su mayoría 'adsorbidos físicamente' en lugar de 'injertados químicamente', y son propensos a la desorción bajo resinas polares o condiciones de tensión.
4. Propiedades especiales a tener en cuenta en la modificación de plásticos
Además del aumento convencional del módulo, la wollastonita tiene varias bazas insustituibles en la modificación de alta gama:
'Estabilidad dimensional' gracias a una expansión térmica extremadamente baja
El coeficiente lineal de expansión térmica (CTE) de la wollastonita es extremadamente bajo, solo 6,5 × 10 ⁻⁶ K ⁻ ¹. Agregar wollastonita HAR al polipropileno (PP) o nailon (PA) puede reducir significativamente la contracción anisotrópica y la deformación por alabeo de los productos (obviamente superior a GF).
El equilibrio perfecto de la dureza de Mohs
La dureza Mohs de la wollastonita es 4,5 - 5. Esto se encuentra en un 'punto óptimo' de ingeniería: es mucho más duro que el talco (dureza 1), lo que mejora significativamente la resistencia al rayado y al desgaste de la superficie en TPO (parachoques e interiores de automóviles); al mismo tiempo, es más suave que la fibra de vidrio (dureza 6-6,5), lo que reduce en gran medida el desgaste de los tornillos y moldes de las máquinas de moldeo por inyección.
Efecto de nucleación y 'transcristalización'
Las partículas de wollastonita exhiben una fuerte nucleación heterogénea en polímeros semicristalinos (como PA6, PP). A bajas concentraciones de relleno, puede cambiar la morfología cristalina del polímero (induciendo la transcristalización). Esta transformación especial de la estructura cristalina microscópica puede incluso conducir a una reducción en la orientación de la cadena macromolecular, cambiando así el mecanismo de fractura del material hasta cierto punto, provocando una disminución en la vida a fatiga de los materiales desacoplados. Por lo tanto, se debe acompañar de un buen tratamiento interfacial.
5. Recomendaciones para la modificación de superficies y el diseño de formulaciones
Con base en las características fisicoquímicas anteriores, proporciono las siguientes recomendaciones para su formulación de modificación de plásticos:
Selección precisa de modificadores
Estrategia para Superficies Alcalinas:
No utilice ciegamente aminosilanos convencionales o epoxi para la mezcla directa en seco.
⚡️ Debido a la baja tasa de adhesión de los silanos en su superficie alcalina, se recomienda utilizar compatibilizadores macromoleculares (como PP-g-MAH o POE-g-MAH injertados con anhídrido maleico), utilizando los grupos anhídrido para sufrir fuertes interacciones ácido-base con los sitios alcalinos/polares en la superficie de wollastonita. Este anclaje físico + químico suele ser más eficaz que utilizar silano solo en PP.
Si su matriz plástica es PC, PC/ABS, PC/PBT, PBT, PET, la wollastonita alcalina provocará la degradación del material, lo que provocará rayas plateadas y decoloración. En este caso, se necesita una macromolécula quelante de metales Metalign™ para pasivar los iones y estabilizar el sistema.
Plásticos termoestables y de ingeniería:
Si se deben utilizar silanos (como el nailon 66 o el epoxi), se recomienda utilizar wollastonita pretratada con silano con un sistema de amortiguación especial, ya que tienen una mejor adaptabilidad a superficies débilmente alcalinas que los silanos convencionales.
Distinguir escenarios de aplicación HAR y LAR
l Reemplazo de fibra de vidrio para mayor resistencia y resistencia al calor (HDT): se debe usar HAR wullite (relación de aspecto > 15:1). Durante la extrusión, se requiere un tornillo de bajo corte combinado con alimentación lateral (para reducir el amasado) para evitar que se corte la valiosa estructura en forma de aguja.
l Estabilidad dimensional, resistencia al rayado y promoción del flujo: seleccione wollastonita LAR (relación de aspecto ~3:1). La wollastonita granular ofrece una viscosidad en estado fundido significativamente menor que los polvos en forma de aguja, lo que permite una alta carga y al mismo tiempo ofrece una excelente isotropía, baja contracción y alto brillo superficial.

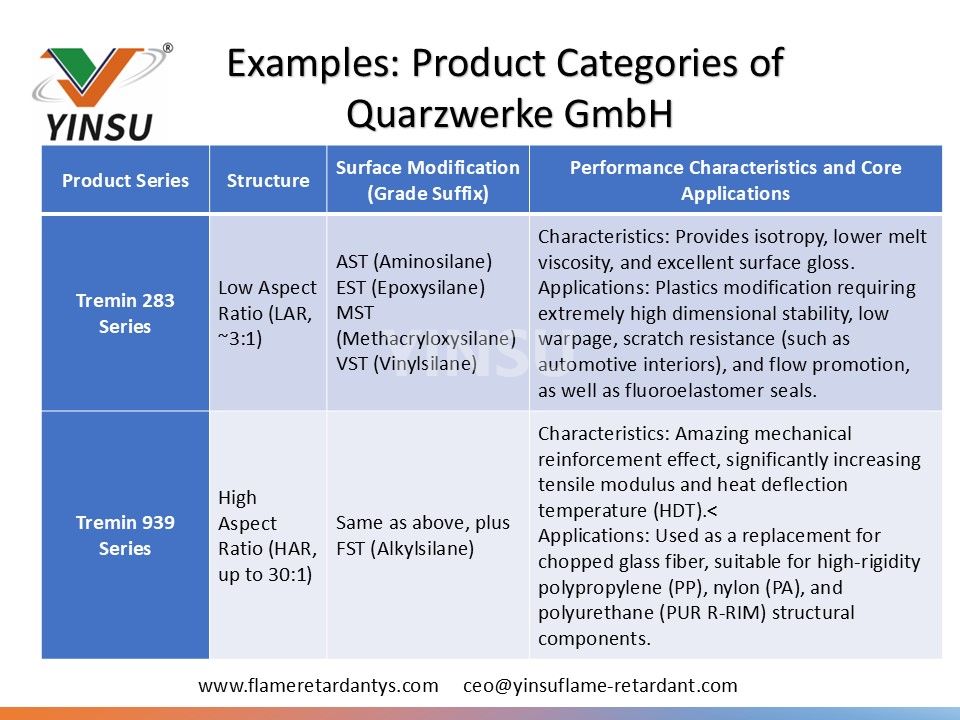

Ejemplos: categorías de productos de Quarzwerke GmbH
En resumen
El valor de la wollastonita radica en su combinación única de 'configuración de microfibra naturalmente acicular, dureza moderada y grupos silanol en un ambiente alcalino'. Dominar el mecanismo profundo de desactivación del agente de acoplamiento causado por la alcalinidad de su superficie y realizar el diseño de la interfaz a través de compatibilizadores macromoleculares personalizados o procesos específicos es el secreto central para transformar este mineral de un 'relleno' a un 'material de refuerzo funcional'.
