Boehmite: el 'ayudante de alta temperatura' subestimado: ampliando las ventanas de procesamiento para nailon y PBT de alta temperatura, reemplazando ATH/MDH sin sacrificar el retardo de llama
'El humo amarillo que sale de la extrusora significa que hay que desechar todo el lote'. El propietario de una planta de compuestos PA6 en Foshan perdió una vez 20 toneladas de material en tres días. El culpable fue la descomposición prematura del retardante de llama inorgánico ATH convencional durante el procesamiento a alta temperatura.
Al modificar plásticos de ingeniería de alta temperatura (PA6, PA66, PBT) y poliolefinas de alta temperatura, elegir un retardante de llama a menudo presenta un dilema: agregar ATH o MDH mantiene los costos bajos, pero incluso un ligero aumento en la temperatura de procesamiento provoca coloración amarillenta, formación de espuma y pérdida de propiedades mecánicas. Sin una cantidad suficiente, no se puede pasar la prueba UL94 V-0 o de hilo incandescente.
Boehmite , un retardante de llama sinérgico sin halógenos de Yinsu Flame Retardant , está diseñado precisamente para resolver esta contradicción. Con una temperatura de descomposición superior a 350 °C y una excelente capacidad de deshidratación endotérmica, ayuda a los fabricantes de compuestos a ampliar la ventana de procesamiento, mejorar las propiedades físicas y reducir los costos generales de retardantes de llama.
1. Mecanismo sinérgico de retardo de llama de la boehmita: ¿por qué es más resistente al calor?
La descomposición térmica de la boehmita (γ-AlOOH) ocurre entre 350 y 500 °C , libera agua y forma alúmina de alta superficie (Al ₂ O ₃ ) mientras absorbe una gran cantidad de calor (aproximadamente 500 a 600 J/g).
En comparación:
El ATH (Al(OH) ₃ ) comienza a descomponerse a unos 200°C, liberando vapor de agua.
El MDH (Mg(OH) ₂ ) se descompone a unos 340°C.
Durante la extrusión o el moldeo por inyección de PA6 (temperatura de procesamiento 240–270 °C), PBT (250–265 °C) o incluso nailon a alta temperatura (>280 °C), el ATH se descompone fácilmente de forma prematura, generando burbujas y degradación catalizada por ácido, lo que provoca coloración amarillenta y superficies rugosas. Aunque el MDH es ligeramente más resistente al calor, la ventana de procesamiento sigue siendo estrecha.
El retardo de llama sinérgico de la boehmita no se debe únicamente a la absorción y dilución del calor:
Descomposición retardada : estable durante el procesamiento de la masa fundida, no comienza a funcionar prematuramente.
Absorción de calor a alta temperatura : cuando se produce la combustión, se deshidrata rápidamente, enfría el material y diluye los gases inflamables.
Refuerzo de carbón : el Al ₂ O ₃ formado después de la deshidratación puede actuar como un sitio catalítico ácido, reaccionando con ácido polifosfórico generado a partir de retardantes de llama a base de fósforo (p. ej., dietilfosfinato de aluminio, polifosfato de amonio) para formar una capa de carbón de fosfato de aluminio más densa . Los experimentos muestran que la adición de boehmita puede aumentar la compacidad del carbón en más de un 30%.
Por lo tanto, la boehmita es particularmente adecuada para combinar con sistemas retardantes de llama libres de halógenos , manteniendo la clasificación V-0 y al mismo tiempo mejorando la estabilidad del procesamiento a alta temperatura.

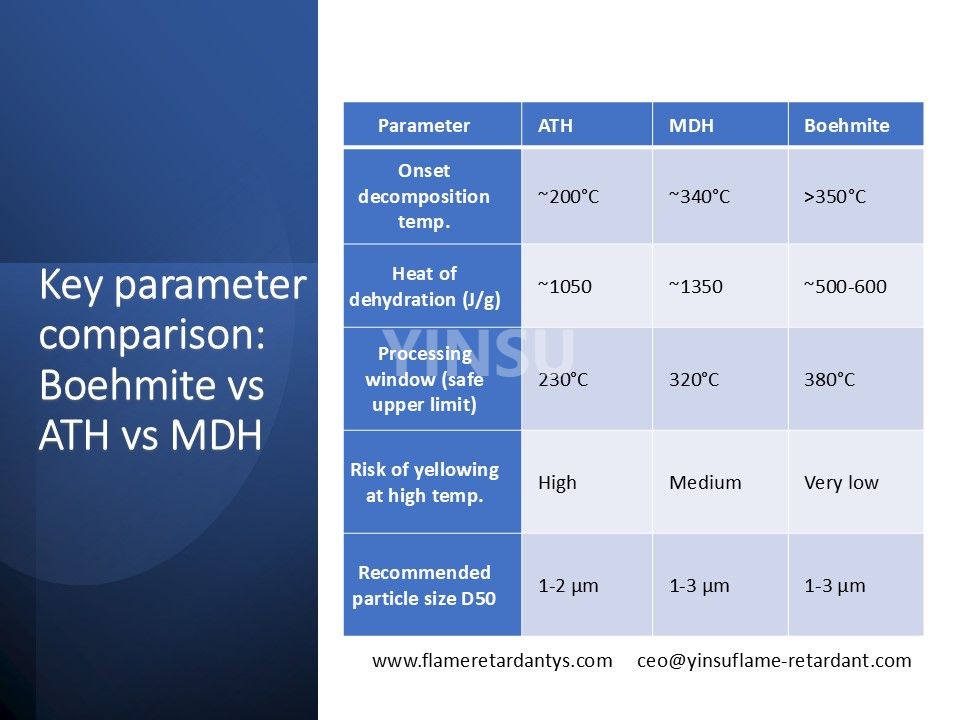

Comparación de parámetros clave: Boehmite vs ATH vs MDH
2. Cuatro ventajas principales de Yinsu Boehmite: reducción de costos, retención de propiedad y calificación V-0
La boehmita retardante de llama sinérgica sin halógenos de Yinsu Flame Retardant se recomienda con una adición del 3 al 6 % (ajustable según la matriz polimérica y el sistema retardante de llama). Las principales ventajas son:
Amplía la ventana de procesamiento : tolera la exposición a corto plazo hasta 380 °C, elimina el color amarillento y la formación de espuma.
Reemplaza parte de ATH/MDH – Puede reemplazar el 30% de ATH/MDH en sistemas de PA6/fósforo; hasta un 50% con formulaciones optimizadas. Esto reduce la carga total de relleno, mejorando el flujo de fusión y las propiedades mecánicas.
Mantiene o mejora el retardo de llama : cuando se combina con retardantes de llama de fósforo y nitrógeno, pasa fácilmente UL94 V‑0 (1,6 mm).
Optimización de costos : aunque el precio unitario de la boehmita es ligeramente más alto que el del ATH, la carga total reducida puede reducir el costo total de la formulación entre un 10% y un 25%.

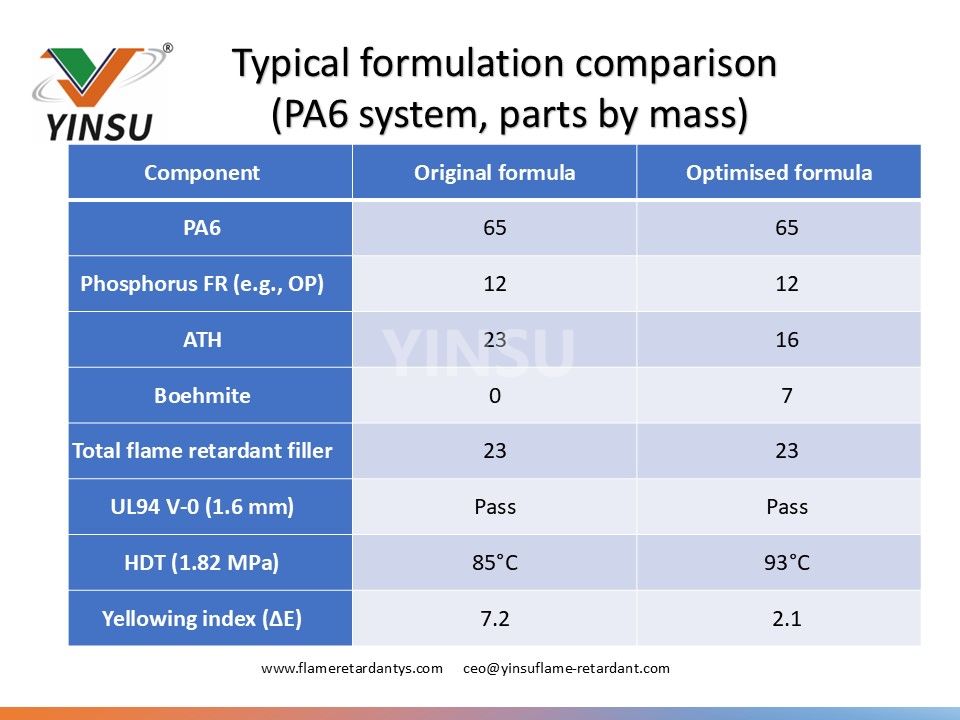

Comparación de formulación típica (sistema PA6, partes en masa)
Fuente de datos: pruebas de laboratorio de Yinsu Flame Retardant (valores típicos, solo como referencia).
Stock nacional disponible, entrega de muestras dentro de las 72 horas, soporte gratuito para el ajuste de la formulación.
3. Ejemplo de aplicación típica: Reemplazo del 30 % de ATH en PA6 en una mezcladora Foshan
Antecedentes del cliente : Un fabricante de conectores electrónicos en el distrito de Shunde, ciudad de Foshan, que utiliza una extrusora de doble tornillo Coperion STS 35, produce alrededor de 500 toneladas por año de retardante de llama PA6 principalmente para electrodomésticos y conectores para automóviles.
Problema original : La formulación original utilizaba 23% de ATH junto con un retardante de llama de fósforo. Aunque pasó UL94 V‑0, durante las condiciones cálidas y húmedas del verano, durante la extrusión aparecían frecuentes coloración amarillenta de la superficie y ligeras burbujas, y el HDT era bajo (85 °C), lo que limitaba el uso en piezas resistentes al calor. La tasa de rechazo llegó al 8%.
Plan de mejora : Manteniendo la carga total de relleno retardante de llama sin cambios (23 phr), 7 phr de boehmita reemplazaron una cantidad igual de ATH (ATH reducido de 23 a 16 phr, boehmita 7 phr).
Resultados :
Aspecto del procesamiento: Amarilleamiento completamente eliminado, superficie lisa y sin burbujas.
El retardo de llama sigue siendo V‑0 (1,6 mm) , con un tiempo post-inflamación promedio reducido de 5 segundos a 2 segundos.
HDT aumentó de 85°C a 93°C, cumpliendo con requisitos más altos de resistencia al calor.
La resistencia a la tracción aumentó de 58 MPa a 63 MPa (debido a menos ATH, menos daño a la matriz).
La tasa de rechazo disminuyó del 8% al 1,5%.
Comentarios de los clientes : 'Boehmite resolvió un problema de procesamiento que teníamos durante dos años. La reducción en la tasa de rechazo por sí sola cubrió el costo del material. Ahora podemos producir de manera estable incluso en climas calurosos de verano.'
4. Recomendaciones de procesamiento
Para asegurar una buena dispersión y efectos sinérgicos de la boehmita, siga estas sugerencias:
Secado : la boehmita es higroscópica. Secar a 110-120°C durante 2-4 horas antes de su uso.
Configuración de tornillos : utilice una disposición de tornillos de dispersión media a alta y de bajo cizallamiento (similar a los sistemas ATH) para evitar el sobrecalentamiento local debido a un cizallamiento excesivo.
Ventilación al vacío : debe estar activa para eliminar la humedad y las especies de bajo peso molecular, evitando burbujas.
Selección de lubricante : se recomienda PETS o estearato de calcio; Evite los lubricantes ácidos (EBS puede provocar coloración amarillenta).
Secuencia de mezcla con fósforo FR : premezcle el fósforo FR y la boehmita antes de agregar el polímero base para garantizar una distribución uniforme.
Tamaño de partícula : elija boehmita con D50 = 1–3 μm para obtener un buen equilibrio entre dispersabilidad y eficiencia retardante de llama.
5. Preguntas frecuentes (FAQ)
P1: ¿La boehmita afecta el color, especialmente en productos de colores claros?
R: La boehmita de alta pureza es un polvo blanco con una blancura ≥96% y no tiene ningún efecto significativo sobre los colores claros. Las pruebas muestran que agregar un 7% de boehmita a PA6 aumenta ΔE en solo 0,5.
P2: ¿Se puede utilizar la boehmita en plásticos transparentes o translúcidos?
R: No recomendado. El índice de refracción de la boehmita difiere significativamente del de la mayoría de las resinas, lo que provoca una pérdida de transparencia. Para retardantes de llama transparentes, se recomiendan retardantes de llama organofosforados líquidos.
P3: ¿Cuál es la diferencia entre boehmita y nanoarcilla?
R: La nanoarcilla actúa principalmente como promotor del carbón y barrera física, sin capacidad de deshidratación endotérmica. La boehmita proporciona deshidratación endotérmica y efectos car-sinérgicos. Se pueden utilizar juntos.
Conclusión
La boehmita no es un producto completamente nuevo, pero durante mucho tiempo se ha subestimado su valor en la modificación retardante de llama sin halógenos de plásticos de ingeniería de alta temperatura. Gracias a su temperatura de descomposición >350 °C, alta absorción de calor y sinergia de carbón con retardantes de llama de fósforo , puede reemplazar eficazmente entre el 30 % y el 50 % del ATH o MDH, resolver los problemas persistentes de amarillamiento y formación de espuma durante el procesamiento a alta temperatura, mantener la clasificación UL94 V‑0 y mejorar el HDT y las propiedades mecánicas.
Para los ingenieros que luchan con el procesamiento a alta temperatura de nailon, PBT o poliolefinas con retardantes de llama, la boehmita ofrece un nuevo camino: ' sin aumento en la carga, ventana más amplia, menor costo'.
sugerencia de acción
Verifique el efecto ahora:
Haga clic en el botón a continuación para solicitar una muestra de boehmita de 250 g + 'Guía de diseño de formulación para nailon retardante de llama sin halógenos para altas temperaturas'
O comuníquese con el equipo técnico de Yinsu Flame Retardant para una prueba de laboratorio gratuita ; Le ayudaremos a optimizar su formulación existente.
Stock nacional, entrega de muestras en 72 horas , soporte técnico en línea personalizado
Contacto:
Sitio web: www.flameretardantys.com
Correo electrónico: ceo@yinsuflame-retardant.com
Teléfono: +86 17278575995 (Sandy Xu)
