Puntos débiles y desafíos materiales en los cables LSZH
Formulación de materiales y equilibrio de rendimiento retardante de llama
¿Qué son los cables LSZH y por qué son importantes?
Los cables con bajo contenido de humo y sin halógenos (LSZH) son ahora la opción predeterminada cuando se deben minimizar simultáneamente los riesgos de incendio, humo y toxicidad: material rodante del metro, parques eólicos marinos, macroceldas 5G, centros de datos a escala de nube y hospitales con categoría de UCI. Durante la combustión, los compuestos LSZH emiten ≤ 0,5 % de gas ácido halógeno y una densidad óptica de humo Ds(4 min) < 200, una mejora diez veces mayor que el PVC antiguo. Sin embargo, muchos formuladores todavía luchan por conciliar las clasificaciones de fuego UL-94 V-0 con la dureza mecánica, el doblado en frío, el rendimiento de extrusión y el costo. A continuación, analizamos los tres puntos débiles más críticos, cada uno respaldado por datos de fallas de campo, y presentamos soluciones probadas, listas para usar en planta y que ya se encuentran en uso comercial.
I. Eficiencia retardante de llama versus alta adición de relleno
Un problema clásico de los compuestos de cables LSZH es que los hidróxidos metálicos (trihidrato de aluminio ATH , hidróxido de magnesio MDH ) requieren cargas muy altas (a menudo entre 50 y 65 %) para alcanzar UL94 V-0 y otras pruebas de llama. Este alto contenido de relleno 'tiene un efecto negativo en las propiedades físicas del cable', reduciendo notablemente el alargamiento y la resistencia a la tracción. En la práctica, agregar 50% o más de ATH/MDH puede diluir tanto la matriz polimérica que la resistencia a la tracción cae ~40% o más y el alargamiento de rotura cae por debajo del 200%. La dureza suele dispararse (incluso hasta Shore A90+) y la flexibilidad se ve gravemente comprometida. Por ejemplo, los estudios muestran que el aumento de la carga de retardante de llama inorgánico hace que la resistencia a la tracción y el alargamiento de los compuestos de la vaina de poliolefina disminuyan drásticamente. Esta es la razón por la que los compuestos LSZH actuales requieren grados de polímero reforzado o revestimientos termoestables de sacrificio para cumplir los objetivos de rendimiento.
Para superar este punto muerto, los investigadores han desarrollado sistemas sinérgicos de fósforo y nitrógeno que logran retardo de llama con niveles de aditivos mucho más bajos. Por ejemplo, la combinación de pirofosfato de piperazina con un fosfinato de aluminio produce un fuerte efecto sinérgico: como señala un estudio, este par P-N mejora drásticamente la resistencia a las llamas tanto en la fase condensada como en la de vapor. En la práctica, una mezcla de dichos ingredientes con solo un 25-30 % de carga total puede alcanzar UL94 V-0 con una dilución mínima del polímero. El resultado es una funda que aún se alarga >300%, en lugar de volverse rígida y quebradiza. En resumen, el uso de sinergistas avanzados (por ejemplo, híbridos P/N) reduce el relleno requerido aproximadamente a la mitad, preservando mucho más la resistencia y ductilidad de la resina.
1. El ATH o MDH problemático
solos debe cargarse al 50–60 % en peso para alcanzar V-0. Las consecuencias son predecibles:
La resistencia a la tracción cae entre un 35 y un 45 %
El alargamiento en rotura colapsa a < 200 % (IEC 60811-501)
La rigidez del cable aumenta a Shore A 90+, lo que hace que el cable de control de 8 mm de diámetro exterior sea casi desenrollable
La presión de extrusión aumenta entre un 20 y un 30 %, la velocidad de la línea de corte y aumenta la fractura de la masa fundida
2. Dirección de la solución
– Dietil hipofosfito de aluminio (ADP) + cianurato de melamina (MCA) + hidróxido de aluminio (ATH) proporciona UL-94 V-0 (2,0 mm) en PE.
– Retorno mecánico: resistencia a la tracción ≥ 15 MPa y alargamiento de rotura ≥ 320 %, muy por encima de los objetivos de > 14 MPa / > 300 %.
– Mecanismo en PE:
1. El ADP libera radicales de fósforo (•PO2, •PO) que apagan los transportadores de cadena •H/•OH en la fase gaseosa, reduciendo drásticamente la tasa máxima de liberación de calor en un 45 %.
2. El MCA se sublima a 320 °C, diluye los gases combustibles y forma una capa de carbón de melam/melem térmicamente estable que aísla el PE subyacente.
3. El ATH se descompone endotérmicamente (Al(OH)₃ → Al₂O₃ + H₂O ↑), proporcionando enfriamiento adicional y una barrera similar a la cerámica que se integra con el carbón vegetal de MCA.
Los tres actores operan simultáneamente (inhibición en fase gaseosa, carbón intumescente y enfriamiento endotérmico), lo que reduce el volumen total de relleno en aproximadamente un 40 % en comparación con los sistemas tradicionales de solo ATH, al tiempo que mantiene la matriz de PE flexible y procesable a 200 °C.
Fósforo rojo núcleo-cubierta ( YINSU FRP-950X )
: 3 a 5 phr FRP-950X reemplaza partes de MDH en mezclas de PE-EVA. El LOI aumenta del 30 % al 34 %, la densidad del humo también se reduce.
– Recubierto con una cubierta patentada de melamina-formaldehído, FRP-950X es resistente a la humedad (recogida de < 0,2 % H₂O, 7 días a 85 °C/85 % RH) y pasa IEC 60754-2 pH > 4,3.
3. Estudio de caso
Un OEM de cable europeo de nivel 1 reformuló un alimentador de energía de 4 mm² para material rodante ferroviario de 'MDH 60 phr' a 'FRP-950X 5 phr + MDH 40 phr'. Resultado: cable un 30 % más ligero, 2,5 veces más curvado en frío (-40 °C) y una reducción de costes del 15 %.
II. Fragilización a baja temperatura y agrietamiento por tensión
Otro tema desconcertante es el rendimiento a baja temperatura . Las chaquetas LSZH a base de polietileno se endurecen drásticamente a medida que baja la temperatura. En instalaciones árticas o de gran altitud (por debajo de –25 °C), la contracción térmica y la flexión pueden iniciar grietas longitudinales o incluso divisiones alrededor de las bandejas de cables. Un caso reportado encontró bandejas portacables LSZH desprotegidas que desarrollaron grietas en más de la mitad de su circunferencia después de solo una semana al aire libre con grandes cambios de temperatura entre el día y la noche. El alto contenido de relleno mineral agrava esto: CableLAN señala que 'la flexibilidad reducida debido a la alta carga de aditivos... puede evitar que los cables se instalen en ambientes fríos', y los niveles altos de relleno pueden causar fracturas durante el manejo brusco. De hecho, los mismos retardantes de llama que salvan vidas en incendios pueden provocar fallas en el servicio en climas fríos.
Para combatir esto, los formuladores introducen agentes endurecedores y compatibilizadores. Por ejemplo, mezclar polipropileno de copolímero aleatorio y resinas elastoméricas especiales (como derivados de naftaleno modificados) en el compuesto LSZH puede reducir la transición vítrea y mejorar la ductilidad en frío. También se pueden agregar Estas medidas ayudan a mantener la flexibilidad por debajo de –25 °C para que el cable se doble en lugar de agrietarse. De hecho, los fabricantes ahora cuentan con agentes de acoplamiento (por ejemplo, compuestos orgánicos de titanato) para mejorar la unión polímero-relleno y el entrelazamiento de cadenas. un 'rendimiento antifisuras superior' en compuestos LSZH específicamente ajustados para entornos hostiles. Estas formulaciones de LSZH de alto rendimiento 'mantienen una excelente estabilidad física y mecánica incluso en entornos hostiles', según los proveedores de la industria. La conclusión es que las matrices poliméricas más resistentes y los rellenos con tratamiento superficial son esenciales para prolongar la vida útil del cable LSZH en regiones frías.
1. Problema
Las matrices de polietileno lineal de baja densidad (LLDPE) y EVA se endurecen por debajo de –20 °C, lo que provoca grietas circunferenciales en las bandejas de cables después de solo 48 h a –25 °C. Los datos de campo de los parques eólicos nórdicos muestran una incidencia del 8 % de grietas en la vaina en los meses de invierno.
2. Ruta de solución
Mezcla de poliolefinas
: reemplace entre un 20 % y un 30 % en peso de LLDPE por un copolímero aleatorio de metaloceno PP (MFR 0,8 g/10 min, Tg –35 °C). La fase gomosa reduce el punto de fragilidad a –50 °C (ASTM D746).
Modificadores de impacto
: 5 phr de estireno-etileno-butileno-estireno maleado (SEBS-g-MA) aumenta la resistencia al impacto de Izod en un 220 %.
Tecnología de acoplamiento
: el titanato de neoalcoxi 0,3 phr (LICA 38) mejora la dispersión de ATH; El impacto de tracción retiene el 85 % después de 1000 h de exposición a los rayos UV-B.
3. Validación
Un cable de instrumentación de 1 kV revestido con la mezcla anterior cumple con IEC 60811-506 curvado en frío a –40 °C y cumple con CPR B2ca, s1a, d1a.
III. Humo y toxicidad frente a retardo de llama
Por definición, los cables LSZH deben emitir un mínimo de humo y ningún ácido halógeno , pero los retardantes de llama sin halógenos pueden conllevar nuevos peligros. Los aditivos nitrogenados (por ejemplo, melaminas, guanidinas) se utilizan a menudo para estimular la formación de carbón, pero pueden generar grandes volúmenes de humo blanco e incluso HCN o NOx en un incendio. Las regulaciones recientes (por ejemplo, la CPR de la UE y la GB/T 19666-2019 de China) ahora imponen límites estrictos a la densidad óptica del humo y a la producción de gases tóxicos de los cables. Por ejemplo, las nuevas clases de reacción al fuego exigen una densidad de humo (con llama) ≤15 (aproximadamente un tercio de un cable de PVC equivalente) y emisiones limitadas de HCN/NOx. Cumplir con estos criterios requiere no sólo retardo de llama sino también supresión activa del humo..
Los enfoques innovadores incluyen la adición de nanocatalizadores a la formulación. Ciertos compuestos de metales de transición (en particular, derivados del ferroceno ) catalizan la carbonización del polímero en combustión. Los aditivos que contienen ferroceno ayudan a convertir el hollín producido por las llamas en un carbón grafítico poroso, lo que reduce el humo visible. (De hecho, el ferroceno puede suprimir los humos tanto en la fase gaseosa como en la condensada al promover la recombinación de radicales y la formación de carbón). Se ha demostrado que la incorporación de un pequeño porcentaje de dichos catalizadores organometálicos en una mezcla de LSZH reduce notablemente la liberación de humo.
Otras estrategias se centran en mejorar la integridad del carbón. Las barreras de carbono densas e intumescentes pueden filtrar físicamente el hollín. Por ejemplo, se están investigando nuevas Al calentarse, estas partículas forman una costra carbonizada hermética e impermeable al oxígeno que atrapa el hollín y diluye el HCN. Los sistemas retardantes de llama de fósforo y nitrógeno (como las microcápsulas de fósforo rojo combinadas con triazinas) pueden lograr una alta resistencia a las llamas y un bajo nivel de humo, aislando eficazmente los gases de combustión calientes del oxígeno. Estos sinergistas P–N forman una capa similar a la cerámica en la superficie del cable, cumpliendo con los nuevos requisitos de bajo nivel de humo. microesferas de fósforo y nitrógeno o microesferas de poliestireno reticulado.
1. Problema
El cianurato de melamina (MCA) y el polifosfato de amonio (APP) producen un humo blanco voluminoso (Ds hasta 250) y liberan HCN/NOx a > 600 °C, incumpliendo EU CPR s1a (Ds ≤ 150) y EN 50305 cláusula 9.2 (HCN < 5 mg/g).
2. Soluciones innovadoras
Nanocatalizadores
: el ferroceno injertado en óxido de grafeno (Fe-GO, 0,5 phr) actúa como extintor de radicales y forma una red conductora de carbón, lo que reduce la densidad del humo en un 35 %.
PN Microsphere Chars
: las microesferas de melamina-formaldehído reticuladas (2 µm) recubiertas con resorcinol bis(difenilfosfato) (RDP) crean una barrera densa. La calorimetría de cono muestra una reducción del 50 % en la tasa máxima de liberación de calor y cero goteo.
3. Instantánea de la regulación
La última enmienda GB/T 19666-2019 (2024) reduce la densidad de humo permitida a Ds(20 min) < 100. Los compuestos mejorados con FRP-950X ya cumplen con el nuevo límite con Ds(20 min) = 65.
✅ Solución YINSU: Fósforo rojo recubierto de FRP-950X
En resumen, los compuestos de cables LSZH modernos deben equilibrar la retardación de llama, la dureza mecánica y la baja emisión de humo . Para ayudar a resolver este problema, YINSU ofrece aditivos avanzados como el fósforo rojo microencapsulado. Específicamente, el masterbatch de fósforo rojo recubierto de FRP-950X proporciona una eficiencia de llama muy alta con carga baja, al tiempo que suprime inherentemente el humo. Como señala YINSU, 'los agentes retardantes de llama de fósforo rojo microencapsulados como el FRP-950X son ideales para alambres y cables libres de halógenos y con bajo nivel de humo'. El recubrimiento compatible con polímeros del FRP-950X garantiza que se disperse uniformemente en los compuestos de cables, fortaleciendo la formación de carbón y cumpliendo con las clases de seguridad más estrictas sin sacrificar la flexibilidad. Por lo tanto, los ingenieros que diseñan cables LSZH de próxima generación pueden considerar el FRP-950X como un material clave para lograr UL 94 V-0 y niveles bajos de humo (incluso bajo llama) simultáneamente. Al integrar estos aditivos sinérgicos, los fabricantes de cables pueden superar las tradicionales compensaciones de materiales y ofrecer cables libres de halógenos más seguros y confiables.
• Sin halógenos, UL-94 V-0 @ 6–12 phr en sistemas PE/EVA o PP/POE
• Aumento de LOI a 38–42 %, densidad de humo Ds(4 min) < 80 (ISO 5659-2)
• Estable a la humedad, no higroscópico, pasa un baño de agua a 70 °C durante 168 h
• FDA 21 CFR § 177.1520 compatible con revestimientos en contacto con alimentos
• Se suministra en microgránulos de flujo libre (D50 20 µm) para compuestos de doble tornillo a 200–220 °C sin ensuciar la placa de matriz.
Solicite una hoja de datos o programe una prueba de planta piloto

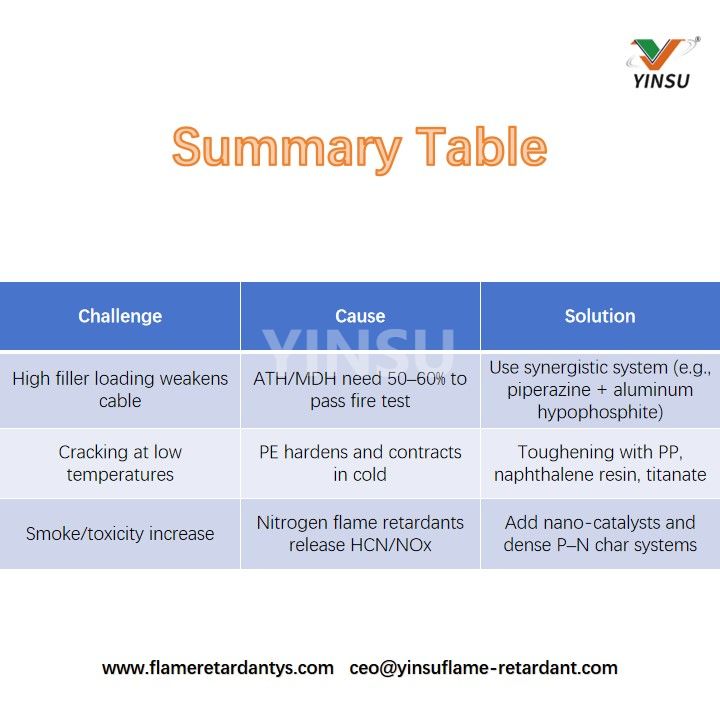

Tabla resumen
IV. Próximos pasos
1. Contáctenos para descargar el informe técnico 'Formulación de cables LSZH con FRP-950X'
2. Reserve una auditoría de composición virtual de 30 minutos con nuestro equipo de I+D
3. Solicite un lote piloto de 2 kg enviado en 48 h a todo el mundo
Los cables LSZH modernos ahora deben satisfacer una matriz de especificaciones multidimensional: seguridad contra incendios, bajo nivel de humo, no toxicidad, curvatura en frío, velocidad de extrusión y costo total. La plataforma de aditivos integrada de YINSU, encabezada por FRP-950X, ofrece los seis objetivos en un masterbatch granulado. Hagamos que la próxima generación de infraestructura no sólo sea a prueba de incendios sino también preparada para el futuro.
