Retardantes de llama en plásticos de PVC: tipos, estándares, mecanismos, aplicaciones y estudios de casos
I. Características de inflamabilidad y desafíos de los plásticos de PVC
El cloruro de polivinilo (PVC) en sí tiene un alto contenido de cloro (aproximadamente 56%) y libera gas cloruro de hidrógeno (HCl) durante la combustión, lo que le otorga un grado de propiedades autoextinguibles (Índice limitante de oxígeno LOI ≈ 45%). Sin embargo, las aplicaciones prácticas presentan los siguientes desafíos:
1. PVC flexible: la adición de plastificantes (p. ej., DOP, DINP) reduce significativamente el LOI (puede caer por debajo del 20%), por lo que es necesario agregar retardantes de llama.
2. Humo y toxicidad: La combustión libera HCl, dioxinas y humo denso.
3. Estabilidad térmica: propenso a la descomposición durante el procesamiento a alta temperatura, lo que requiere el uso sinérgico de estabilizadores térmicos y retardantes de llama.
II. Tipos de retardantes de llama utilizados en plásticos de PVC
1. Retardantes de llama halogenados
Retardantes de llama clorados: por ejemplo, parafinas cloradas. Los que tienen un contenido de cloro del 50 % se utilizan principalmente como plastificantes secundarios para el PVC, mientras que los que tienen un contenido de cloro del 70 % se utilizan principalmente como retardantes de llama.
Retardantes de llama bromados: por ejemplo, tetrabromobisfenol A (TBBPA), que se puede utilizar como retardante de llama aditivo o reactivo en diversos plásticos, incluido el PVC.
2. Retardantes de llama a base de fósforo
Retardantes de llama de fósforo inorgánico: por ejemplo, fósforo rojo, polifosfato de amonio (APP). El fósforo rojo tiene una alta eficiencia retardante de llama pero poca compatibilidad con las resinas, por lo que a menudo requiere microencapsulación.
Retardantes de llama de fósforo orgánico: por ejemplo, fosfatos, derivados de fosfafenantreno. Los fosfatos a menudo cumplen funciones duales como retardantes de llama y plastificantes, comúnmente utilizados en PVC flexible.
Retardantes de llama a base de nitrógeno: por ejemplo, melamina, cianurato de melamina (MCA), a menudo utilizados sinérgicamente con retardantes de llama a base de fósforo.
Retardantes de llama inorgánicos: por ejemplo, trihidróxido de aluminio (ATH), nanosílice.
III. Retardantes de llama sinérgicos comunes
1. Trióxido de antimonio: normalmente actúa junto con retardantes de llama halogenados. Durante las etapas iniciales de la combustión, el Sb₂O₃ primero se funde, formando una película protectora sobre la superficie del PVC que la aísla del aire. Sufre reacciones endotérmicas, reduciendo la temperatura de combustión. A altas temperaturas, el Sb₂O₃ se volatiliza, diluyendo la concentración de oxígeno en el aire. Cuando se combina con cloruros generados por la combustión de PVC, forma cloruros de antimonio en la fase gaseosa que pueden eliminar los radicales libres, contribuyendo al retardo de llama. Por ejemplo, agregar Sb₂O₃ a los compuestos de cables de PVC aumenta el índice de oxígeno, lo que proporciona una mejor retardación de llama. El Sb₂O₃ especialmente tratado no solo proporciona retardo de llama sino que también actúa como supresor de humo, lo que lo hace particularmente adecuado para compuestos de cables de PVC.
2. Hidróxido de aluminio (ATH): Reduce la emisión de humo del PVC y mejora el retardo de llama. Tras la descomposición térmica, absorbe una cantidad significativa de calor y la alúmina generada forma una capa protectora en la superficie del material, aislando el oxígeno y el calor. Al mismo tiempo, el vapor de agua liberado diluye los gases combustibles y la concentración de oxígeno.
3. Hidróxido de magnesio (MDH): se descompone para producir óxido de magnesio y agua, lo que ofrece una buena supresión del humo. A medida que disminuye el tamaño de sus partículas, aumenta el LOI del PVC, mientras que la tasa máxima de liberación de humo y la densidad de humo disminuyen, con un impacto mínimo en las propiedades mecánicas del PVC, cumpliendo ciertos requisitos de uso.
4. Fósforo rojo: normalmente se utiliza fósforo rojo microencapsulado, que ofrece ventajas como baja carga, alta eficiencia, bajo nivel de humo y baja toxicidad. Tras la combustión, forma ácido metafosfórico, que se polimeriza en un estado polifosfórico estable, creando una capa carbonosa protectora que aísla el oxígeno. El fósforo rojo también se puede combinar con otros retardantes de llama inorgánicos para reducir la carga retardante de llama general y mejorar las propiedades mecánicas y de procesamiento del PVC.
5. Retardantes de llama a base de silicio: utilizan compuestos de organosilicio y organoboro como portadores, quelados con varios grupos funcionales. Cuando se usan con otros sistemas retardantes de llama, pueden formar gases de moléculas pequeñas durante la combustión que aíslan el oxígeno, diluyen los gases combustibles y absorben el calor. Promueven la formación de carbonilla en la matriz polimérica al quemarse, mejorando el retardo de llama e inhibiendo el goteo del fundido. También mejoran la compatibilidad entre los componentes de los composites y la matriz polimérica, mejorando las propiedades mecánicas.
6. Retardantes de llama a base de nitrógeno: por ejemplo, derivados de triazina, melamina. Su eficacia por sí sola suele ser limitada, pero presentan un efecto sinérgico cuando se utilizan con retardantes de llama a base de fósforo. Los retardantes de llama compuestos, como los compuestos de melamina y polifosfatos, pueden mejorar la retardación de llama del PVC.
IV. Estándares de clasificación de retardo de llama para plásticos de PVC Los

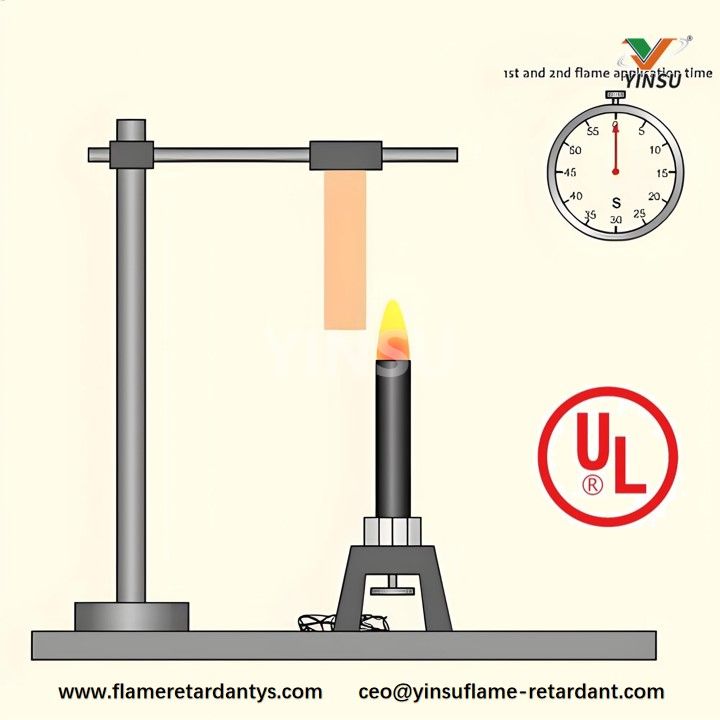

estándares comunes incluyen el estándar UL94, que clasifica los materiales en clasificaciones V-0, V-1, V-2 y HB. La clasificación V-0 es la más estricta y exige que las muestras se autoextingan en 10 segundos sin que gotee partículas que enciendan el algodón. La clasificación HB es la menos estricta, basada en una prueba de combustión horizontal evaluada por la velocidad de combustión.
V. Mecanismos de acción retardante de llama
1. Enfriamiento endotérmico: Los retardantes de llama sufren reacciones endotérmicas a altas temperaturas, lo que reduce la temperatura de la superficie del material combustible y reduce la generación de gases inflamables, suprimiendo así la combustión.
2. Formación de una capa protectora: Los retardantes de llama generan una capa protectora sólida o líquida durante la combustión, aislando el oxígeno y deteniendo el proceso de combustión.
3. Eliminación de radicales: los compuestos halogenados se descomponen para generar radicales halógenos, que reaccionan con los radicales libres en la llama, reduciendo la concentración de radicales y ralentizando la velocidad de combustión.
4. Dilución de gas: por ejemplo, los retardantes de llama a base de nitrógeno se descomponen para producir gases no inflamables, que diluyen la concentración de gases combustibles y oxígeno, reduciendo la velocidad de combustión.
5. Formación de carbonilla: Los retardantes de llama a base de fósforo generan ácido fosfórico o ácido polifosfórico durante la combustión, lo que promueve la carbonización de la superficie del plástico. Esta capa de carbón actúa como una barrera contra el calor y el oxígeno.
VI. Aplicaciones de retardantes de llama
1. Perfiles de PVC-U: La adición de ésteres de alquilfosfato clorados puede mejorar significativamente el retardo de llama de los perfiles de PVC-U. También se pueden utilizar retardantes de llama inorgánicos como la nanosílice y el ATH para mejorar el aislamiento térmico y la estabilidad.
2. Compuestos de cables de PVC: normalmente utilizan retardantes de llama como parafinas cloradas y fosfatos para mejorar la retardación de llama y la resistencia al calor de los cables.
3. Tuberías de PVC: En las tuberías de PVC de construcción, el uso de retardantes de llama inorgánicos como la nanosílice puede inhibir eficazmente la propagación de la llama durante la combustión.
VII. Estudios de casos clásicos
1. Modificación retardante de llama de compuestos de cables de PVC: La adición de cantidades apropiadas de parafinas cloradas y fosfato de trifenilo (TPP) a los compuestos de cables de PVC mejoró significativamente la retardancia de llamas, logrando una clasificación UL94 V-0. Esta modificación redujo sustancialmente la liberación de calor y la producción de humo durante la combustión manteniendo buenas propiedades mecánicas.
2. Aplicación de retardante de llama en perfiles de PVC-U: Para la construcción de perfiles de PVC-U, se utilizó una combinación de éster de fosfato clorado y nanosílice. El éster de fosfato libera gases de nitrógeno y cloro durante la combustión, formando una capa protectora de carbón que evita la propagación de la llama. La nanosílice, a través de sus características de partículas finas, inhibe la propagación de llamas y la transferencia de calor. Este sistema retardante de llama compuesto mejoró significativamente la retardación de llama de los perfiles de PVC-U, haciéndolos más seguros para aplicaciones de construcción.
A través del análisis anterior, es evidente que el retardo de llama en PVC requiere la consideración de sus propiedades inherentes (alto contenido de cloro, sensibilidad de procesamiento) y el uso de sistemas retardantes de llama compuestos (por ejemplo, fósforo - hidróxido metálico - sinergias supresoras de humo) para lograr alta eficiencia, baja toxicidad y bajo costo. La aplicación de retardantes de llama en plásticos de PVC es de gran importancia, no sólo mejorando la seguridad contra incendios del material sino también manteniendo sus buenas propiedades físicas y mecánicas.
Conclusión
Después de leer la información detallada anterior, si actualmente enfrenta desafíos al seleccionar retardantes de llama para PVC, Yinsu Flame Retardant tiene las soluciones listas:
21 años centrados en una misión: proporcionar soluciones seguras de 'bloqueo contra incendios'.
Cables, cuero, películas, tubos... para diferentes escenarios, tenemos soluciones específicas:
Antimonio compuesto T3 : alta eficiencia de antimonio, baja carga, pasa fácilmente V-0 y reduce los costos en al menos un 20 %.
ZSM sin antimonio : cumple con las regulaciones ambientales de la UE sin antimonio de una sola vez, mantiene el cuero flexible y no pegajoso y reduce la densidad del humo a la mitad.
¿Necesita opciones de alto rendimiento basadas en antimonio o opciones verdes sin antimonio? Yinsu Flame Retardant proporciona formulaciones personalizadas en 24 horas, deteniendo el fuego en el primer milímetro. Para retardar las llamas de PVC, ¡elija Yinsu!
