Superación de los cuellos de botella en el procesamiento de cables LSZH: estabilidad térmica, compatibilidad de interfaces y optimización del proceso
Por qué la excelencia en el procesamiento define la calidad del cable LSZH
Los cables de baja emisión de humo y cero halógenos (LSZH) son fundamentales en aplicaciones de transporte, energía, construcción y comunicaciones donde la seguridad contra incendios, la baja emisión de humo y el rendimiento libre de halógenos no son negociables. Sin embargo, incluso el compuesto retardante de llama libre de halógenos más avanzado tendrá un rendimiento inferior si los procesos de extrusión son inestables o si el estrés térmico provoca delaminación o debilitamiento mecánico en el producto final.
En este artículo, analizamos los principales obstáculos en el procesamiento de cables LSZH, particularmente durante la extrusión, coextrusión y ensamblaje multicapa, y describimos cómo los fabricantes pueden optimizar las formulaciones y la maquinaria para garantizar una producción consistente y de alta calidad.
I. Descomposición térmica y microburbujas durante la extrusión
1. Problema: Inestabilidad en el procesamiento de compuestos de cables LSZH altamente rellenos
Durante la extrusión por tornillo , especialmente cuando la temperatura de la masa fundida supera los 200 °C , los compuestos de cables LSZH altamente cargados enfrentan un desafío importante:
la descomposición térmica prematura de cargas retardantes de llama como el trihidrato de aluminio (ATH) y el hidróxido de magnesio (MDH)..
Estos rellenos hidratados comienzan a liberar vapor de agua cuando se someten a un sobrecalentamiento inducido por cizallamiento dentro del cilindro del tornillo. A medida que el vapor de agua escapa, forma microburbujas dentro del polímero fundido , lo que provoca:
Los datos de las pruebas mecánicas muestran que estos microdefectos pueden reducir la resistencia a la tracción final de la funda del cable LSZH en más del 30% . Esto no solo compromete el rendimiento, sino que también puede provocar fallos en el control de calidad durante las pruebas de tracción o las simulaciones de flexión.
El problema se intensifica bajo las siguientes condiciones de extrusión:
Alta relación de compresión del tornillo (p. ej., >1:3) → Exceso de esfuerzo cortante y calentamiento por fricción
Tiempo de residencia excesivamente largo → Exposición prolongada a temperaturas elevadas
Enfriamiento desequilibrado del troquel o flujo de fusión inadecuado → Zonas calientes localizadas y acumulación de vapor
2. Optimización de procesos: soluciones de ingeniería para compuestos LSZH sin burbujas
Para mitigar la descomposición térmica y lograr una extrusión estable y de alta calidad de compuestos de cables libres de halógenos y con bajo contenido de humo , se recomiendan encarecidamente los siguientes ajustes del proceso:
✅ Utilice tornillos con relación de compresión baja (≤ 1:2)
Por qué : Reduce el esfuerzo cortante y el sobrecalentamiento.
Efecto : Protege los retardantes de llama hidratados de la descomposición prematura
Resultado : Menos burbujas, fusión más consistente.
✅ Adopte estructuras de matrices semiexprimibles
Por qué : Proporciona una transición de presión más suave entre el extrusor y el troquel.
Efecto : Previene la expansión repentina del material fundido y el atrapamiento de burbujas.
Resultado : extruido más denso con rendimiento mecánico mejorado
✅ Control de relación de reducción cercana a 1:1
Por qué : Garantiza un espesor uniforme del material y una tensión de tensión mínima.
Efecto : Evita defectos de orientación y tensiones internas.
Resultado : mejor unión de capas y estabilidad dimensional.
✅ Mantenga la temperatura de fusión por debajo de 190 °C
Por qué : Mantiene la temperatura de procesamiento de forma segura por debajo de los umbrales de descomposición de ATH/MDH
Efecto : Reduce la vaporización, la liberación de humedad y la formación de huecos.
Resultado : funda suave y sin defectos con fuertes propiedades físicas.
II. Compatibilidad de interfaz y estructura multicapa

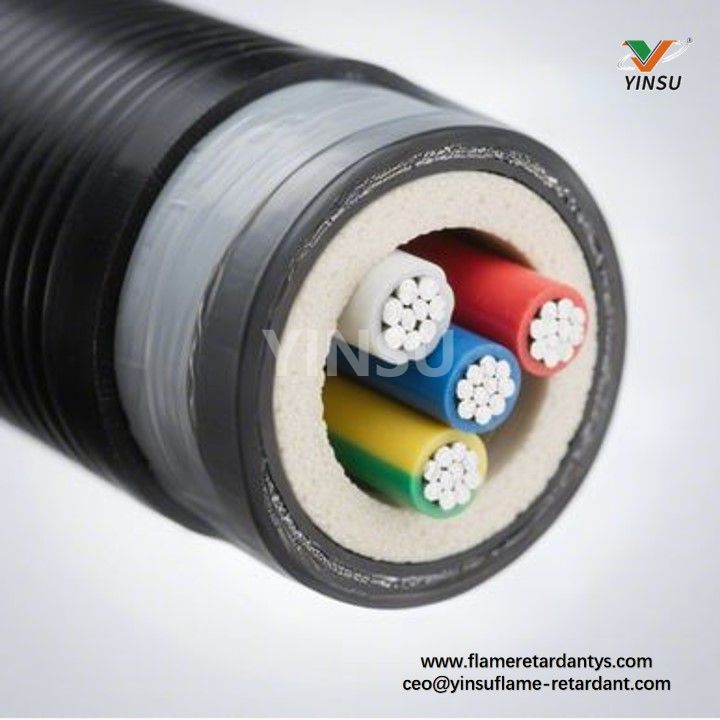

1. Problema: Delaminación y falla estructural en cables LSZH multicapa
Para cumplir con las estrictas clasificaciones de retardante de llama de nivel B1 según China GB/T 31247 y EU EN 50575 , los cables LSZH modernos a menudo requieren una construcción multicapa , generalmente compuesta por:
Capa cerámica de protección contra incendios : forma una barrera rígida bajo exposición a las llamas.
Cinta adhesiva retardante de llama : mantiene la estructura durante la combustión
Chaqueta exterior libre de halógenos : proporciona protección mecánica y aislamiento (a menudo a base de polietileno)
Si bien este diseño mejora la resistencia a las llamas, presenta un nuevo desafío: el desajuste de expansión térmica.
Cada capa, en particular las fundas de polietileno y caucho de silicona cerámico , tiene un coeficiente de expansión térmica (CTE) diferente . En condiciones de incendio o ciclos rápidos de temperatura , esta diferencia puede provocar:
En pruebas reales, la fuerza de unión entre una capa de silicona ceramicizada y una funda de PE cae más de un 50 % a 150 °C . Una vez que se pierde la integridad de la interfaz, el cable no logra mantener la forma y la continuidad durante las pruebas de incendio, lo que corre el riesgo de una propagación catastrófica de las llamas o pérdida de función.
2. Dirección de mejora: ingeniería de interfaz avanzada
Para mejorar la compatibilidad y la integridad estructural en compuestos de cables LSZH multicapa , los fabricantes están recurriendo a tecnologías de capas de gradiente y técnicas de ingeniería de interfaz , que incluyen:
✅ Agregar modificadores de compatibilidad (por ejemplo, PE-g-MAH)
Qué hace : El polietileno injertado con anhídrido maleico (PE-g-MAH) forma un puente químico entre materiales polares (cerámica/silicona) y no polares (PE).
Resultado : mejora la adhesión entre capas hasta 2 veces a temperaturas elevadas.
Aplicación : Mezcle con la capa cerámica o adhesiva en una proporción del 3 al 8 %.
✅ Utilice capas de unión o mezclas coextruidas
Qué hace : Introduce una capa de transición de compatibilidad entre materiales con diferentes tasas de expansión.
Resultado : Minimiza el estrés térmico y el riesgo de delaminación.
Aplicación : Coextruir o laminar un PE suave modificado con elastómero o un copolímero EVA como capa amortiguadora.
✅ Optimice la humectación de la interfaz y la energía superficial
Qué hace : mejora la unión física mediante un mejor flujo, contacto y fusión durante la coextrusión.
Resultado : Reduce los huecos internos y la formación de ampollas.
Aplicación : Ajuste la temperatura de fusión, el pretratamiento de la superficie o utilice promotores de adhesión.
Estas mejoras garantizan que las estructuras de cables LSZH multicapa mantengan la unión mecánica y la integridad durante la exposición al fuego, lo que les permite pasar pruebas críticas como:
Propagación de llama (EN 60332-3)
Sin goteo (IEC 60332-1-2)
Retención estructural (GB/T 31247 sección 6)

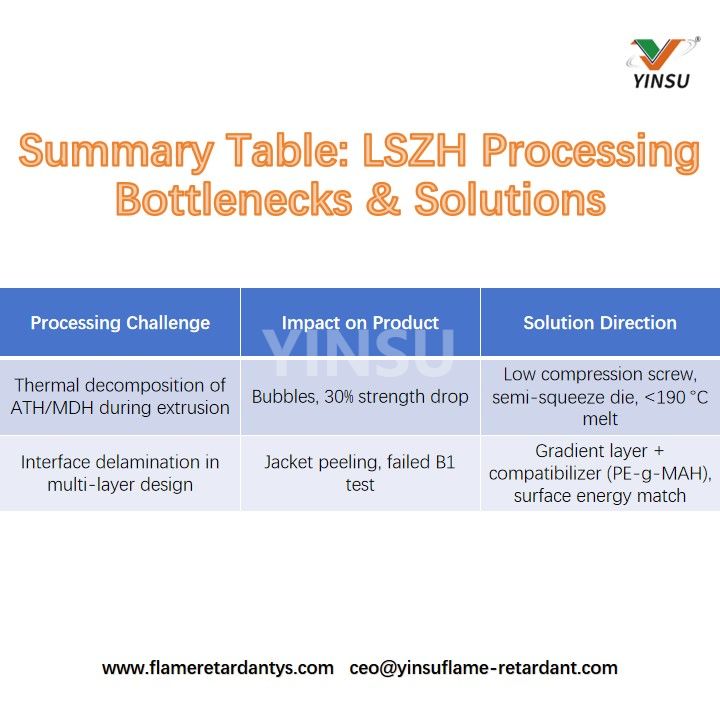

3. Tabla resumen: Soluciones y cuellos de botella en el procesamiento de LSZH
✅ YINSU FRP-950X : reduce el riesgo térmico y mejora la compatibilidad
Para ayudar a resolver los problemas de extrusión y multicapa, YINSU Flame Retardant Company ofrece FRP-950X , un retardante de llama recubierto de fósforo rojo diseñado para formulaciones avanzadas de LSZH.
Características del FRP-950X :
Estabilidad térmica : No se descompondrá ni formará espuma prematuramente
Baja adición ( 3- 5%) : Reduce el estrés inducido por el relleno.
Excelente dispersión : Compatible con EVA, PE, PP y mezclas
Capa de carbón mejorada : mejora la integridad de múltiples capas bajo fuego
Al reemplazar o reducir la carga de ATH/MDH con FRP-950X, los fabricantes de cables pueden reducir las temperaturas de procesamiento, evitar defectos de microburbujas y lograr una mejor unión entre capas en construcciones LSZH multicapa.
¿Está interesado en mejorar su producción de cables LSZH? Póngase en contacto con YINSU o visite la página del producto FRP-950X.
III. Conclusión
Si bien los cables LSZH ofrecen claras ventajas en materia de seguridad contra incendios, su producción implica complejos desafíos de materiales y procesos . Desde la descomposición térmica durante la extrusión hasta fallas de interfaz en estructuras multicapa , optimizar cada paso es crucial para garantizar un rendimiento constante y el cumplimiento normativo.
Con herramientas de formulación avanzadas, como FRP-950X y mejoradores de compatibilidad , los fabricantes pueden superar estos cuellos de botella y ofrecer cables libres de halógenos y con bajo contenido de humo que son seguros, flexibles y confiables.
