Un caso de aplicación de retardantes de llama sin halógenos: aplicación innovadora de MCA en materiales de nailon
El cianurato de melamina (MCA), como retardante de llama representativo sin halógenos a base de nitrógeno, ocupa una posición importante en la modificación del retardante de llama del nailon debido a su respeto al medio ambiente, su alta eficiencia y su mínimo impacto en las propiedades del material. Este artículo elabora sistemáticamente su valor de aplicación desde los aspectos de las características básicas del MCA, el mecanismo retardante de llama, los casos de aplicación en nailon y las tecnologías innovadoras.
I. Descripción básica del retardante de llama MCA

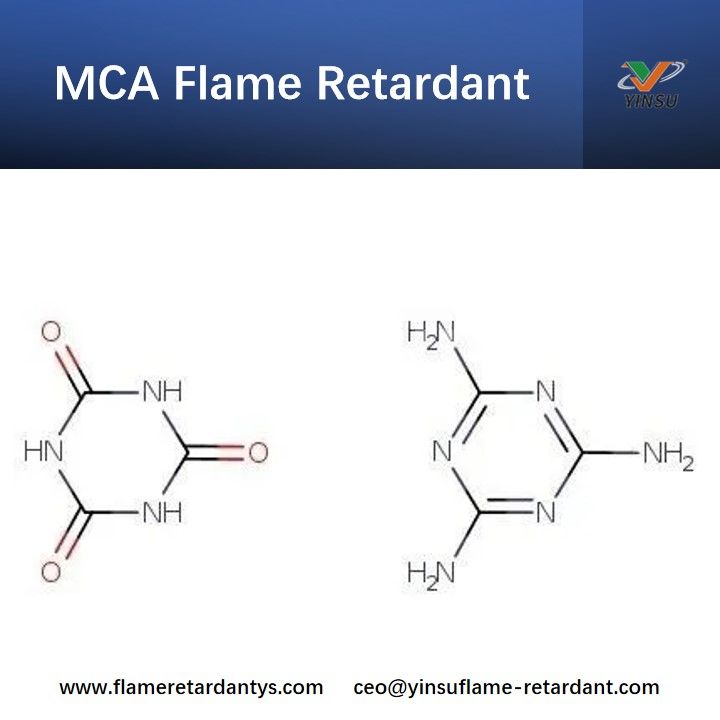

MCA es un aducto formado por melamina y ácido cianúrico a través de enlaces de hidrógeno. Su fórmula molecular es C₆H₉N₉O₃, con un peso molecular de 255,2. Es un polvo o gránulo cristalino de color blanco, inodoro, con un punto de fusión alrededor de 350°C. Presenta una buena estabilidad térmica y casi no muestra pérdida térmica durante el calentamiento prolongado por debajo de 300 °C. Comienza su descomposición endotérmica alrededor de los 350°C y se sublima aún más a 440-450°C. MCA es difícil de disolver en agua pero soluble en solventes orgánicos como etanol y formaldehído. Es débilmente ácido y posee excelente lubricidad (coeficiente de fricción de sólo 0,1-0,15) y dispersabilidad. Como retardante de llama ecológico, el MCA no contiene halógenos, no produce gases tóxicos de haluro de hidrógeno durante la combustión y tiene una baja densidad de humo. Cumple con las directivas UE ROHS y REACH. Su alto contenido en nitrógeno (hasta un 59%) es la base de su efecto retardante de llama, conseguido mediante multimecanismos sinérgicos.
II. Mecanismo retardante de llama del MCA: acción sinérgica de múltiples vías
La acción retardante de llama del MCA se logra a través de efectos sinérgicos en la fase gaseosa, fase condensada y enfriamiento:

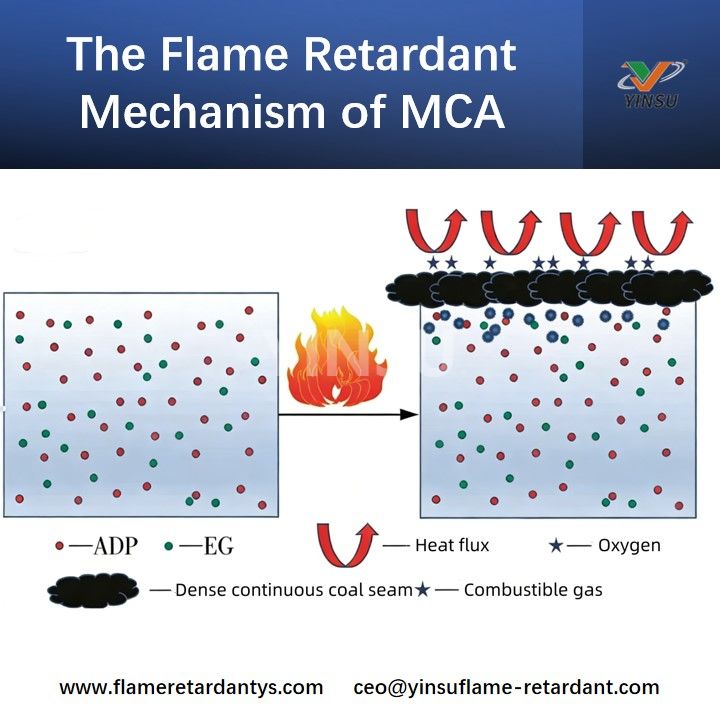

1. Retardante de llama en fase gaseosa: el MCA se descompone a altas temperaturas, liberando gases no combustibles como nitrógeno, amoníaco y vapor de agua, diluyendo efectivamente la concentración de oxígeno y gases inflamables e inhibiendo la reacción en cadena de combustión.
2. Retardante de llama en fase condensada: MCA altera la ruta de degradación térmica del nailon, promoviendo una rápida deshidratación y carbonización de la superficie, formando una capa de carbono espumado e intumescente. Esta capa de carbono cubre la superficie del sustrato, proporcionando aislamiento térmico y efectos de barrera al oxígeno, evitando una mayor descomposición del material interno y el escape de combustibles.
3. Efecto de enfriamiento y goteo por fusión: el proceso de descomposición del MCA es endotérmico y reduce la temperatura de la superficie del material. Al mismo tiempo, mejora la fluidez del nailon, lo que promueve el goteo del fundido durante la combustión, lo que elimina el calor y los combustibles, suprimiendo aún más la quema.
III. Casos de aplicación y características de rendimiento de MCA en materiales de nailon
MCA es particularmente adecuado para nailon 6 y nailon 66 no reforzado. Sus casos de aplicación típicos son los siguientes:
1. Efecto retardante de llama en nailon puro:
Nylon 6 (PA6): Requiere la adición de aproximadamente 10 % de MCA para alcanzar el estándar de retardo de llama UL94 V-0. Por ejemplo, Mitsubishi Engineering-Plastics Co., Ltd. (Japón) desarrolló un material compuesto PA6/MCA que logra la clasificación V-0 manteniendo al mismo tiempo una resistencia al impacto y una resistencia a la flexión relativamente altas.
Nylon 66 (PA66): debido a una mejor sinergia con MCA, solo se necesita aproximadamente un 8 % de adición para lograr la calificación V-0. MCA promueve la formación de una capa de carbón más densa en PA66, lo que resulta en una mayor eficiencia retardante de llama.

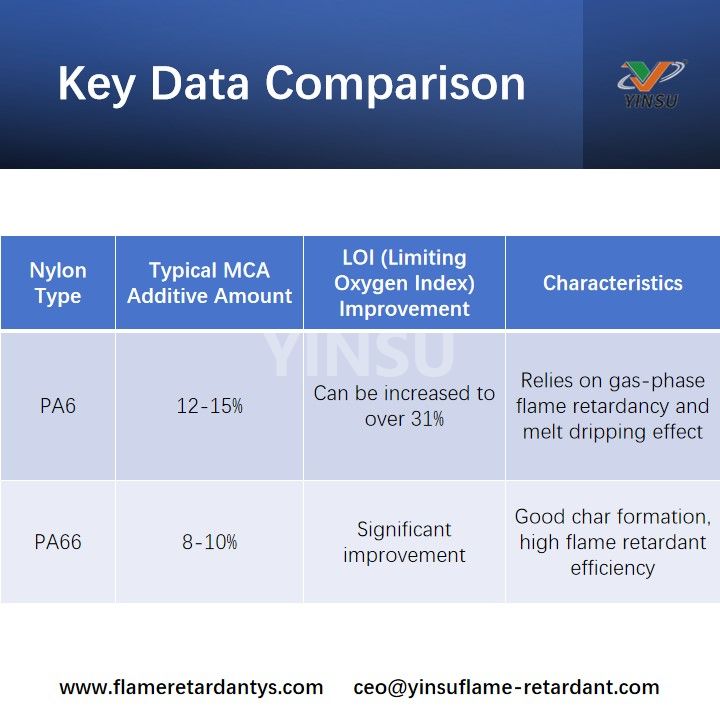

2. Comparación de datos clave:
3. Aplicación innovadora en materiales compuestos:
Compuestos reforzados: en el nailon reforzado con fibra de vidrio (GF), la cantidad agregada de MCA necesita ajuste (por ejemplo, por debajo del 15 %) porque el GF puede causar un 'efecto mecha' que afecta el retardo de llama. Suele utilizarse en combinación con otros aditivos.
Compuestos de sistemas multicomponentes: un equipo de investigación de la Universidad de Sichuan utilizó N-metilol acrilamida injertada como compatibilizador para retardar la llama de un compuesto de PA6/PP/wollastonita con 10 % de MCA, logrando un índice de oxígeno del 31 % y buenas propiedades mecánicas (resistencia a la tracción 54,1 MPa, resistencia al impacto 59,7 J/m).
4. Avance en la tecnología de polimerización in situ:
los métodos de mezcla física tradicionales tienen inconvenientes como una mala dispersión y una fácil precipitación del retardante de llama. Zhejiang Xinli New Material Co., Ltd. desarrolló una tecnología de polimerización in situ. Esta tecnología combina MCA (cantidad de adición solo 1,5-3%) con monómeros de nailon (p. ej., ácido adípico, hexametilendiamina) en la etapa de formación de sal y mejora la estabilidad térmica mediante la complejación de iones metálicos (p. ej., Fe⊃3;⁺). Esta técnica introduce MCA en la cadena del polímero a través de enlaces químicos, logrando 'retardancia de llama intrínseca'. El material de nailon 66 resultante alcanza la clasificación V-0 (LOI ≥ 37,8%) y sus propiedades mecánicas son significativamente superiores a las de los materiales mezclados (resistencia a la tracción ≥ 83,8 MPa, resistencia a la flexión ≥ 124,6 MPa).
IV. Ventajas y precauciones de aplicación para MCA
1. Ventajas principales:
Seguridad ambiental: Libre de halógenos, baja toxicidad, bajo nivel de humo y baja corrosión.
Buen rendimiento integral: impacto mínimo en las propiedades eléctricas del nailon (por ejemplo, alto valor CTI), propiedades mecánicas y colorabilidad.
Fácil de procesar: Alta estabilidad térmica, adecuado para moldeo por inyección (temperatura 240-260°C) y procesos de extrusión, con baja tendencia a que se pegue el molde.
2. Precauciones de aplicación:
Control de humedad: Requiere secado al vacío a 110°C durante 8 horas antes del procesamiento para reducir el contenido de humedad por debajo del 0,1%, evitando que la absorción de humedad afecte el rendimiento.
Influencia del relleno: evite el uso de rellenos como carbonato de calcio que pueden interferir con el retardo de llama, controle el contenido de fibra de vidrio en sistemas reforzados con GF.
Mezcla sinérgica: MCA tiene efectos sinérgicos con retardantes de llama a base de fósforo (por ejemplo, fósforo rojo) y compuestos fenólicos, que pueden mejorar la eficiencia de los retardantes de llama y reducir costos.
3. Principales desventajas de utilizar MCA:
Eficiencia retardante de llama limitada por el sustrato y las condiciones de procesamiento: La retardación de llama en fase gaseosa del MCA se basa en la rápida liberación de gases no combustibles a altas temperaturas. Sin embargo, en componentes con un gran espesor de pared o calor de corte insuficiente, la difusión del gas se ve obstaculizada, lo que fácilmente conduce a un fenómeno de 'quemado del núcleo', lo que dificulta pasar la clasificación UL 94 5VA. Mientras tanto, el efecto de goteo del material fundido puede convertirse en una fuente de ignición secundaria en escenarios que requieren una temperatura de ignición del hilo incandescente (GWIT) ≥ 775 °C, lo que requiere aditivos antigoteo adicionales.
Sensibilidad a los sistemas reforzados, importante 'efecto mecha' de fibra de vidrio: cuando el contenido de fibra de vidrio es > 15 %, es necesario aumentar la adición de MCA entre 3 y 5 puntos porcentuales para mantener V-0, y la mejora en el índice de oxígeno cae bruscamente. Las diferencias significativas en el retardo de llama entre las capas orientadas a fibras y las áreas ricas en resina pueden provocar defectos de 'rayas de quemado', lo que limita su uso en piezas estructurales de alta carga.
Ventana de procesamiento estrecha, las impurezas metálicas catalizan fácilmente la descomposición: el MCA sufre una sublimación significativa por encima de los 330 °C, lo que provoca acumulación de líquido y un intenso 'humo blanco' en los respiraderos. Los iones residuales de metales de transición como Fe⊃3;⁺ y Cu⊃2;⁺ en las materias primas pueden catalizar la descomposición prematura, provocando que la viscosidad de la masa fundida caiga más de un 20%. Esto da como resultado rebabas y rayas plateadas durante el moldeo por inyección, y la pérdida de retardante de llama puede alcanzar entre el 5% y el 7% después de 8 horas de producción continua, lo que requiere una parada para la limpieza.
Migración superficial y problemas de floración: el enlace de hidrógeno entre el MCA y el nailon es débil. En condiciones de calor húmedo prolongado (85 °C/85 % RH) o condiciones de limpieza con alcohol, la superficie del producto es propensa a 'florecer' o precipitar MCA. Esto conduce a una menor resistencia de contacto y una mala adhesión para la impresión/recubrimiento, al no cumplir requisitos como resistencia de aislamiento ≥ 100 MΩ después de 500 horas de pruebas 85/85 para conectores electrónicos.
La ventaja de la supresión de humo no es absoluta. . Los rebotes de la toxicidad del humo se producen con altas adiciones: cuando la adición de MCA es ≥ 12 %, aunque la densidad óptica específica máxima del humo (Ds,max) sigue siendo menor que la de los sistemas halogenados, la liberación de gases tóxicos como CO y compuestos de cianuro (CN⁻) aumenta varias veces. La tasa de conversión de elementos de nitrógeno puede llegar al 6%, lo que representa una amenaza potencial durante la salida de incendios. La evaluación requiere pruebas combinadas de calorimetría de cono y cámara de humo NBS, y no solo depender de la clasificación UL 94.
Por lo tanto, en sistemas de nailon con alto refuerzo de fibra de vidrio, altos requisitos de GWIT, altas necesidades de resistencia al calor húmedo o altas demandas de apariencia, el MCA a menudo necesita mezclarse con sinergistas a base de fósforo, silicio o formadores de carbón para equilibrar el retardo de llama, las propiedades mecánicas y la confiabilidad a largo plazo.
V. Conclusión y perspectivas
MCA, como retardante de llama a base de nitrógeno eficiente y ecológico, demuestra una eficacia significativa en el nailon retardante de llama (especialmente PA6, PA66) a través de múltiples mecanismos que incluyen dilución en fase gaseosa, carbonización en fase condensada y enfriamiento/goteo. Su aplicación está evolucionando desde la mezcla física tradicional hacia la tecnología de polimerización in situ, mejorando en gran medida la eficiencia del retardante de llama y el rendimiento general del material.
En aplicaciones prácticas, el MCA a menudo se mezcla con retardantes de llama de fósforo y nitrógeno , que también pueden impartir rápidamente propiedades retardantes de llama estables y duraderas sin halógenos a sustratos flexibles o de paredes delgadas como cables y cuero. El y de alta dispersión MCA-B modificado anti-floración lanzado por Yinsu Flame Retardant Company está diseñado específicamente para tales escenarios y ha sido validado en aplicaciones por lotes para revestimiento de cables LSZH y revestimiento de cuero artificial.
En el futuro, con regulaciones medioambientales cada vez más estrictas y una creciente demanda de aparatos electrónicos/eléctricos y componentes automotrices de alto rendimiento, las aplicaciones innovadoras de MCA en nailon, como el desarrollo de sistemas combinados con menor adición y mayor sinergia y la optimización de procesos de polimerización in situ, ampliarán aún más su espacio de mercado.
A través de la selección científica de formulaciones de adición y técnicas de procesamiento, MCA puede ayudar a que los materiales de nailon alcancen el equilibrio óptimo entre seguridad, protección ambiental y rendimiento, proporcionando un soporte material clave para el desarrollo sostenible.
