Solución de aplicación de retardantes de llama sin halógenos, parte 2: selección, aplicación y desafíos de retardantes de llama para elastómeros termoplásticos
Los elastómeros termoplásticos combinan la elasticidad del caucho con la comodidad de procesamiento de los plásticos y encuentran una amplia aplicación en los campos automotriz, electrónico, eléctrico, médico y otros. Sin embargo, la mayoría de los materiales TPE son altamente inflamables, lo que hace que la modificación del retardante de llama sea un paso clave para mejorar su rendimiento. Con regulaciones ambientales cada vez más estrictas, el desarrollo de sistemas retardantes de llama eficientes, de baja toxicidad y libres de halógenos, particularmente la aplicación de retardantes de llama de fósforo y nitrógeno, se ha convertido en un importante foco de investigación en la industria.
I. Desafíos y consideraciones de diseño para elastómeros termoplásticos retardadores de llama
Existen numerosos tipos de TPE, que incluyen principalmente copolímeros de bloque estirénicos (SBS, SEBS), basados en poliolefina (TPO, TPV), poliuretano termoplástico (TPU) y elastómero de poliéster termoplástico (TPEE). Su modificación retardante de llama enfrenta varias dificultades inherentes:
1. Complejidad de los sistemas multifase: Muchos TPE son sistemas de mezclas de múltiples componentes, como las mezclas de SEBS/PP/aceite de parafina. Los diferentes comportamientos de combustión de cada componente dificultan que un único mecanismo retardante de llama sea eficaz.
2. Impacto de los plastificantes: Los plastificantes como los aceites minerales, añadidos para ajustar la dureza, suelen ser inflamables. Reducen significativamente el índice límite de oxígeno del sistema y aumentan la dificultad para lograr retardo de llama.
3. Desafío del equilibrio de rendimiento: la adición de retardantes de llama a menudo afecta negativamente las propiedades mecánicas, la procesabilidad, la resistencia al envejecimiento y la apariencia del material.
Por lo tanto, una solución retardante de llama exitosa requiere una consideración sistemática:
1. Defina los requisitos: determine la clasificación de retardo de llama, el índice de oxígeno y los requisitos ambientales requeridos según el campo de aplicación específico.
2. Seleccione el sistema retardante de llama: La tendencia actual es la ausencia de halógenos. Elija retardantes de llama según el tipo de TPE y priorice los sistemas sinérgicos para mejorar la eficiencia y reducir la carga.
3. Optimice el procesamiento: utilice extrusoras de doble tornillo de alto cizallamiento para garantizar una dispersión uniforme del retardante de llama en la matriz. Esto es crucial para prevenir la migración, mejorar la apariencia de la superficie y mejorar la eficiencia del retardante de llama.
4. Evaluar y equilibrar el rendimiento: mediante ajustes de formulación y optimización de procesos, esforzarse por mantener las propiedades mecánicas y de procesamiento del TPE y al mismo tiempo cumplir con los requisitos de retardo de llama.
II. Selección de retardantes de llama libres de halógenos: las ventajas de los sistemas de fósforo-nitrógeno

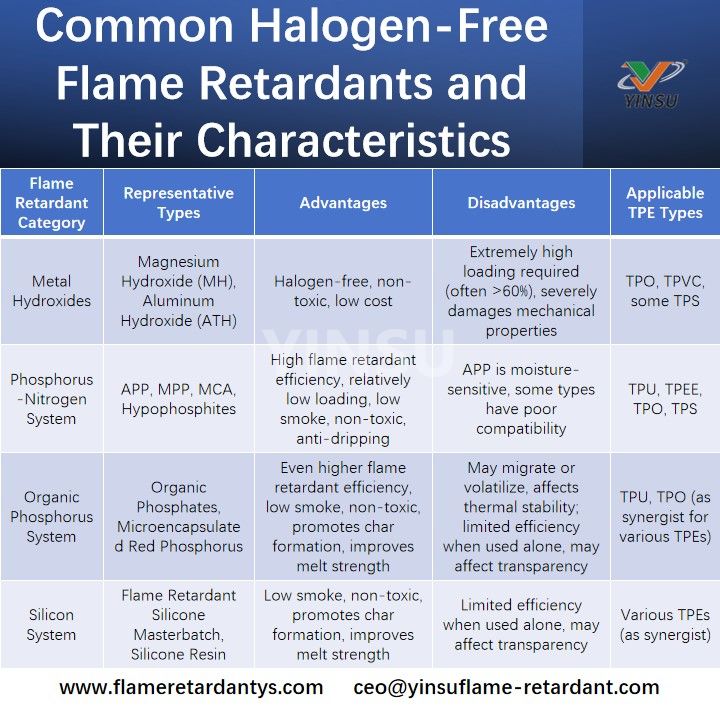

Existen varios tipos de retardantes de llama libres de halógenos, incluidos hidróxidos metálicos, retardantes de llama intumescentes, sistemas a base de fósforo, nitrógeno y silicio. Entre ellos, los retardantes de llama de fósforo y nitrógeno son los más favorecidos por su eficiencia y respeto al medio ambiente.
Los retardantes de llama de fósforo y nitrógeno actúan principalmente mediante mecanismos sinérgicos en las fases condensada y gaseosa:
1. Fase condensada: El componente de fósforo promueve la deshidratación y la formación de carbón en la superficie del polímero, creando una capa de carbón densa e intumescente. Esto bloquea eficazmente la transferencia interna de calor y oxígeno e inhibe la liberación externa de volátiles inflamables.
2. Fase gaseosa: Los compuestos de nitrógeno se descomponen al calentarlos para liberar gases no inflamables, diluyendo la concentración de gases combustibles y oxígeno, suprimiendo así la reacción en cadena de combustión.
Sus efectos sinérgicos suelen ser significativos, consiguiendo un resultado '1+1>2', que permite reducir la carga total de aditivos y minimiza el impacto sobre las propiedades físicas y mecánicas del material.
III. Prácticas de aplicación de retardantes de llama de fósforo y nitrógeno en diferentes TPE
1. Aplicación en Elastómero de Poliéster Termoplástico (TPEE)
El TPEE es conocido por sus excelentes propiedades mecánicas y resistencia a la fatiga, comúnmente utilizado en piezas de automóviles y revestimiento de cables. Sin embargo, su LOI es sólo de alrededor del 19%, lo que lo hace inflamable con fuertes goteos de material fundido. Los estudios demuestran que el uso de retardantes de llama compuestos como el dietilfosfinato de aluminio puede solucionar este problema de forma eficaz. Con relaciones de masa adecuadas y una carga total del 22-25 %, la LOI se puede aumentar al 31,5 %, logrando una clasificación UL94 V-0. Durante la combustión se forma una densa capa de carbón, que suprime eficazmente el goteo del fundido.
2. Aplicación en elastómeros termoplásticos estirénicos (TPS, por ejemplo, SEBS)
El SEBS se utiliza a menudo en productos de colores claros, como cables de datos y cables de auriculares, pero enfrenta problemas de fácil coloración amarillenta e inflamabilidad después de la extensión con aceite. Las soluciones específicas incluyen:
Sistema retardante de llama: Utilizando un compuesto de retardantes de llama de fósforo y nitrógeno con masterbatches de silicona retardantes de llama. Los masterbatches de silicona pueden promover la formación de carbón y ofrecer una buena compatibilidad con la matriz, lo que reduce el impacto en las propiedades mecánicas. Este sistema puede alcanzar UL94 V-0 manteniendo buena resistencia a la tracción y flexibilidad.
Resistencia al amarilleamiento: Agregar inhibidores del amarilleamiento, como absorbentes de rayos UV a base de benzofenona, puede suprimir eficazmente el amarilleamiento durante el uso y el almacenamiento.
3. Aplicación en Elastómeros a base de Poliolefinas (TPO/TPV)
TPO/TPV se utilizan ampliamente en interiores y sellos de automóviles. Su retardo de llama a menudo depende del hidróxido de magnesio/aluminio, pero estos requieren cargas elevadas. Los sistemas de fósforo y nitrógeno, como los sistemas intumescentes a base de polifosfato de amonio, ofrecen una nueva opción. La APP combinada con agentes carbonizantes puede formar una capa de carbón intumescente al calentarse. Los IFR que no están basados en APP, con su resistencia a altas temperaturas y sus efectivas propiedades de formación de carbonilla, también son adecuados para sistemas TPE y pueden usarse para productos blancos.
4. Aplicación en Poliuretano Termoplástico (TPU)
El TPU es conocido por su resistencia a la abrasión y transparencia, pero también es inflamable. Su diseño retardante de llama requiere atención a las diferencias de tipo. El TPU a base de poliéster normalmente requiere de 8 a 12 phr de retardante de llama libre de halógenos para cumplir con los requisitos, mientras que el TPU a base de poliéter puede necesitar de 30 a 35 phr, y se debe prestar atención a la posible expansión del retardante de llama. Los retardantes de llama de fósforo y nitrógeno como los fosfinatos y MCA son opciones comunes.
IV. Recomendaciones de aplicaciones y perspectivas futuras
Al seleccionar retardantes de llama de fósforo y nitrógeno, considere lo siguiente:
1. Selección específica: elija retardantes de llama que coincidan con el tipo de polímero base TPE específico.
2. Tratamiento de superficie: La modificación de la superficie de los retardantes de llama puede mejorar la compatibilidad con la matriz polimérica, reducir el impacto sobre las propiedades mecánicas y mejorar potencialmente la eficiencia de los retardantes de llama.
3. Procesamiento: Controle estrictamente la temperatura de procesamiento y la fuerza de corte para evitar la descomposición o desactivación de ciertos retardantes de llama de fósforo y nitrógeno bajo altas temperaturas y cizallamiento.
4. Efectos sinérgicos: explorar la combinación de retardantes de llama de fósforo y nitrógeno con otros sistemas libres de halógenos para reducir aún más la carga y optimizar el rendimiento general.
En el futuro, a medida que las regulaciones medioambientales se endurezcan y crezca la demanda de materiales de alto rendimiento, la tecnología retardante de llama sin halógenos para TPE seguirá desarrollándose hacia una mayor eficiencia, multifuncionalidad y respeto al medio ambiente. El diseño molecular de nuevos retardantes de llama de fósforo y nitrógeno, la aplicación de tecnología de nanocompuestos y el desarrollo de retardantes de llama de base biológica inyectarán más impulso a la innovación de retardantes de llama verdes para TPE.
