¿Cuál es la verdadera causa fundamental del problema de 'floración' que más dolores de cabeza provoca en el retardo de llama del TPU ?
Para ser honesto, después de años de trabajar en formulaciones retardantes de llama de TPU, nuestro mayor temor no es fallar la prueba de retardación de llama. Si falla, podemos agregar más, cambiar materiales o seguir intentándolo. Lo que más tememos es esto: las barras de prueba se ven perfectamente bien cuando se moldean, pero después de reposar durante dos semanas, la superficie comienza a blanquear. Tócalo con la mano y quedará una capa de polvo. Cuando el cliente pregunta qué pasó, el vendedor sólo puede tartamudear: 'Déjame investigarlo cuando regrese'.

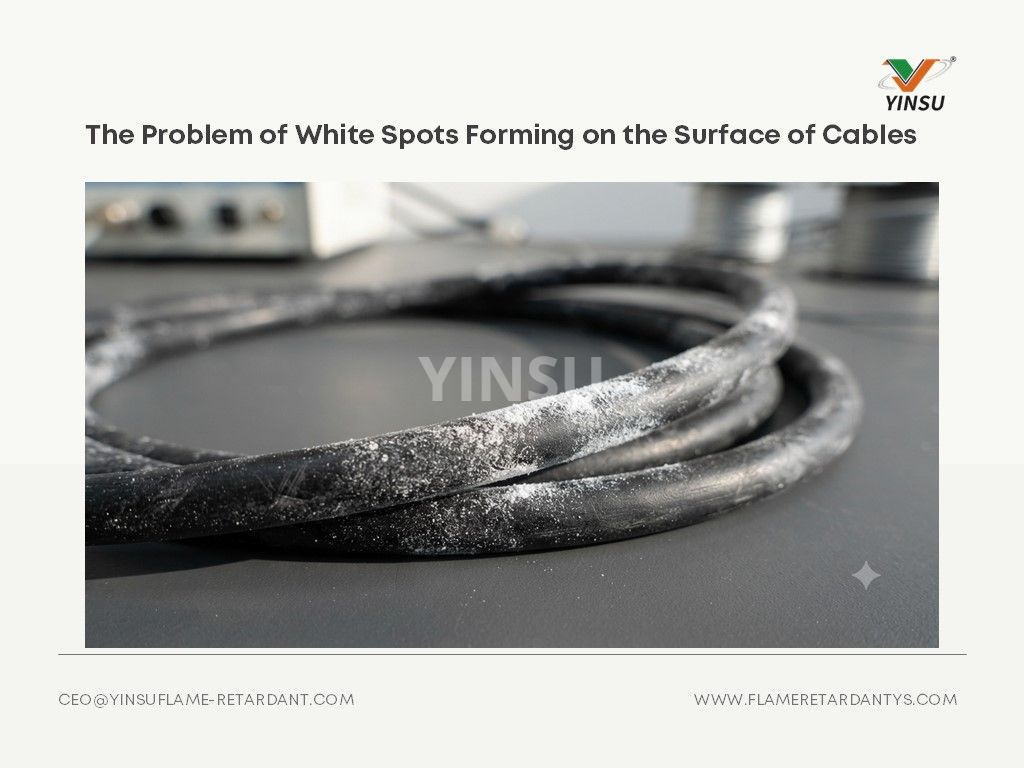

¿Por qué digo esto? Porque realmente aprendimos esta lección de la manera más difícil. Había un lote de cables de TPU para exportación; Pasaron todas las inspecciones aleatorias antes de salir del almacén. Pero cuando el cliente recibió la mercancía, dijo que había escarcha blanca en la superficie. No lo creímos en ese momento, pero cuando volamos para comprobarlo, quedamos completamente atónitos en el acto: todo el lote tenía una capa de polvo blanco en la superficie, que incluso se podía limpiar con la mano. Después de investigar durante mucho tiempo, finalmente descubrimos que el problema no era la formulación en sí, sino que el 'temperamento' del retardante de llama no se llevaba bien con el TPU.
Para decirlo sin rodeos, el florecimiento de TPU es simplemente la migración de sustancias incompatibles.
Ya sean retardantes de llama o aditivos, si tienen un 'choque de personalidad' con el TPU y no tienen adónde ir, sólo pueden escapar hacia afuera.
Razón 1: El propio retardante de llama choca con el TPU (el más común)
Los retardantes de llama convencionales a base de fósforo y bromo tienen pesos moleculares pequeños y poca compatibilidad con el TPU. Con el tiempo, lentamente se arrastran hacia afuera, formando escarcha blanca. Este problema es aún más grave en el TPU de tipo poliéster : es inherentemente propenso a la hidrólisis, y los oligómeros de molécula pequeña producidos por la hidrólisis son particularmente hábiles para 'arrastrar' los retardantes de llama con ellos. Posteriormente, cuando nuestra empresa trabajó en formulaciones para clientes con altos requerimientos, sugerimos directamente cambiar a TPU tipo poliéter . Aunque el costo es ligeramente mayor, ahorra una enorme cantidad de tranquilidad.
Razón 2: Demasiados y diversos aditivos
Para lograr una buena sensación al tacto, un desmolde suave o el color adecuado, algunas formulaciones terminan con cinco o seis aditivos diferentes. Cada uno puede verse bien por sí solo, pero cuando se mezclan, interactúan con el retardante de llama. La cantidad de migración no sólo se suma linealmente; a veces se multiplica. Recuerdo una formulación en la que después de aumentar el estearato de calcio de 0,3 partes a 0,8 partes, el índice de retardo de llama se mantuvo sin cambios, pero el tiempo de floración se redujo de un mes a solo una semana; los aditivos excesivos en realidad aceleraron la precipitación.
Razón 3: La tecnología de procesamiento y los entornos de almacenamiento actúan como catalizadores
Cuando la temperatura de procesamiento supera los 200°C, el TPU comienza a degradarse, aumentando los fragmentos de moléculas pequeñas que migran más fácilmente. Enfriar demasiado rápido tampoco funciona; las moléculas pequeñas no tienen tiempo suficiente para quedar 'encerradas' en el interior antes de escapar a la superficie. Otro factor es el transporte marítimo. En verano, las temperaturas dentro de un contenedor marítimo pueden alcanzar los 60-70°C. Cuando la mercancía llega al cliente, hay una capa de polvo blanco en la superficie. Revisé ese lote y no salió nada mal en los pasos intermedios; Fue puramente una cuestión de temperatura.
Nuestra solución
Posteriormente, nuestra empresa, Yinsu Flame Retardant, desarrolló nuestra propia solución denominada 95- MC..
El concepto es simple: convertir el retardante de llama en una mezcla maestra en lugar de un polvo.
El mayor problema de los retardantes de llama en polvo es el número excesivo de interfaces; la interfaz entre cada partícula de polvo y el TPU actúa como un 'canal de migración'. 95-MC encapsula retardantes de llama a base de fósforo y nitrógeno en gránulos dentro de una resina portadora. Esto reduce drásticamente las interfaces de polvo, bloqueando efectivamente los canales de precipitación. Con un nivel de carga del 32 al 35 %, puede pasar la clasificación UL94 V-0 y el costo es aproximadamente un 30 % más económico que los sistemas de polvo convencionales.
Para ser justos, un masterbatch no es la solución más barata, pero ahorra problemas: no es necesario mezclar polvos, limpiar el equipo constantemente, manipular el polvo en el sitio ni preocuparse por las quejas de los clientes sobre la floración. Si vale la pena depende de sus requisitos de tasas de rendimiento.
Un consejo rápido: cada sistema de formulación es diferente, así que no copie ciegamente los porcentajes de carga. Tome muestras para probarlas y ajústelas solo después de haber realizado las pruebas.
